الکتروموتور 7.5 کیلووات 3000 دور موتوژن (10 اسب)

23,167,000 تومان

رنج توانی 10 اسب ( 7.5KW )
فرکانس نامی 50 هرتز
سه فاز 380/660V
دور نامی 2905rpm
درجه حفاظت IP54
پوسته آلومینیومی
سایز فریم 132M

*توجه*: مشتری گرامی با توجه به تغییرات قیمت ها بدلیل نوسانات نرخ ارز، قبل از سفارش نهایی باید قیمتها استعلام شود.

شناسه محصول: 132M2B^ دسته ها: الکتروموتور, الکتروموتور موتوژن برند: موتوژن

توضیحات

موتور 7.5 کیلووات 3000 دور موتوژن آلومینیومی

الکتروموتور 7.5 کیلووات 3000 دور موتوژن در بسیاری از مصارف صنعتی استفاده میشود. دارای مشخصه های ذیل می باشد.

- منطبق بر استاندارد IEC60034
- نوع روتور قفس سنجابی
- نوع تهویه IC 411
- کلاس حرارتی B
- کلاس عایقی F
- فرکانس کار 50HZ
- رژیم کاری دائم S1
- حفاظت IP54

⇐قیمت الکتروموتورهای پوسته آلومینیومی موتوژن و الکتروژن (سایر رنج های توانی و دور موتور) را با کلیک روی این نوشته ببینید.

⇐ قیمت الکتروموتور سه فاز پوسته چدنی موتوژن و الکتروژن (به همراه مشخصات فنی ) را با کلیک روی این نوشته ببینید.

مشخصات الکتریکی الکتروموتور 7.5 کیلووات 3000 دور موتوژن و نکات مربوطه

از مهمترین مشخصات الکتریکی این الکتروموتور میتوان به جریان نامی آن که 15.2 آمپر میباشد اشاره کرد.
راندمان کاری این دستگاه 88 درصد میباشد. وزن موتور 10 اسب 3000 دور موتوژن 44.9 کیلو گرم است.
گشتاور نامی این دستگاه 24.65 نیوتن بر متر است.
ضریب توان الکتروموتور 10 اسب 3000 دور موتوژن 0.85 است.
نسبت گشتاور راه اندازای به گشتاور نامی در الکتروموتور 10 اسب 3000 دور میتواند. 2.8 برابر است.
نسبت جریان راه اندازی به جریان نامی در این موتور 7.2 برابر میباشد.
استفاده از سافت استارتر و یا اینورتر جهت کاهش جریان راه اندازی الکترموتورها میتواند کارساز باشد.
الکترو موتورهای صنعتی موتوزن به طور معمول برای کار با فرکانس 50 هرتز طراحی شده اند.
این موتور طوری طراحی شده که علی رغم امکان کار با فرکانس 50 هرتز میتواند با منبع تغذیه 60 هرتز نیز به کار گرفته شود.

حفاظت الکتروموتور 7.5 کیلووات 3000 دور موتوژن

حداقل حفاظت هایی که برای الکتروموتور 10 اسب 3000 دور باید مد نظر قرار بگیرد عبارتند از :

حفاظت اتصال کوتاه
حفاظت اضافه بار

جهت حفاظت الکتروموتور 10 اسب 3000 دور موتوژن در مقابل اتصال کوتاه میتوان از کلید مینیاتوری بارنج جریانی 16-20 آمپر استفاده نمود
برای حفاظت الکتروموتور در مقابل اضافه بار باید از بیمتال و یا از کلید MPCB استفاده نمود.
استفاده از کلید MPCB با رنج جریانی 13 الی 15 آمپر جهت حفاظت الکتروموتور 7.5 کیلووات 3000 دور موتوژن پیشنهاد میباشد.
در صورت استفاده از کلید MPCB دیگر نیازی به المان دیگری برای حفاظت اتصال کوتاه نیز نیست چرا که این نوع کلید هردو حفاظت را به تنهایی انجام میدهد.
جهت ایمنی توصیه میشود حتما بدنه موتور از طریق پایه ها و یا ترمینال ارت در جعبه ترمینال به ارت وصل شود.

اطلاعات بیشتر در خصوص الکتروموتور 7.5 اسب 3000 دور موتوژن با پوسته آلومینیومی را در جدول ذیل بیابید.

توان خروجی (kW)	قدرت خروجی (HP)	سرعت (RPM)	تیپ الکتروموتور	ولتاژ (V)	جریان نامی (A)	فریم سایز	گشتاور نامی (N·m)	راندمان (%)	ضریب قدرت (PF)	نسبت جریان استارت Is/In	نسبت گشتاور استارت Ts/Tn	نسبت گشتاور شکست Tb/Tn	ممان اینرسی (kg·m²)	وزن (kg)
0.09	0.12	2840	56-2A	220∆/380Y	0.73∆/0.42Y	56	0.30	58	0.56	3.10	3.50	3.90	0.00	2.50
0.12	0.16	2835	56-2B	220∆/380Y	0.86∆/0.5Y	56	0.40	60	0.61	4.10	3.80	3.80	0.00	3.40
0.18	0.25	2750	63-2A	220∆/380Y	1.06∆/0.61Y	63	0.63	64	0.70	3.90	3.20	3.00	0.00	4.00
0.25	0.33	2825	63-2B	220∆/380Y	1.4∆/0.8Y	63	0.85	65	0.73	5.00	3.70	3.90	0.00	4.60
0.37	0.5	2825	71-2A	220∆/380Y	1.74∆/1Y	71	1.25	70	0.80	4.70	2.40	2.60	0.00	6.00
0.55	0.75	2830	71-2B	220∆/380Y	2.71∆/1.57Y	71	1.86	74	0.72	5.20	2.80	3.00	0.00	6.90
0.75	1	2795	80-2A	220∆/380Y	3.6∆/2.1Y	80	2.56	70	0.79	4.40	2.60	2.60	0.00	8.80
1.1	1.5	2825	80-2B	220∆/380Y	4.6∆/2.65Y	80	3.72	77	0.82	5.70	3.10	3.10	0.00	10.40
1.5	2	2830	90L2A	220∆/380Y	5.7∆/3.3Y	90	5.06	80	0.87	5.90	2.30	2.60	0.00	13.30
2.2	3	2830	90L2B	220∆/380Y	8.1∆/4.7Y	90	7.42	81	0.88	6.30	2.50	2.70	0.00	15.40
3	4	2860	100L2	220∆/380Y	10.8∆/6.2Y	100	10.01	84	0.87	6.80	2.90	2.90	0.00	20.20
4	5.5	2895	112M2	380∆/660Y	8.2∆/4.75Y	112	13.20	86	0.86	7.10	2.60	3.40	0.01	27.00
5.5	7.5	2895	132M2A	380∆/660Y	11.3∆/6.5Y	132	18.14	86	0.86	6.20	2.40	2.90	0.01	39.70
7.5	10	2905	132M2B	380∆/660Y	15.2∆/8.8Y	132	24.65	88	0.85	7.20	2.80	3.20	0.01	44.90
11	15	2940	160L2A	380∆/660Y	21.3∆/12.3Y	160	35.73	89	0.88	7.50	2.80	2.90	0.04	71.50
15	20	2925	160L2B	380∆/660Y	27.8∆/16Y	160	48.97	91	0.91	8.10	2.20	3.10	0.05	87.70
18.5	25	2940	160L2C	380∆/660Y	38.5∆/22.2Y	160	60.10	88	0.85	8.40	3.50	2.50	0.05	90.00

نکاتی در خصوص نصب مکانیکی الکتروموتور 7.5 کیلووات 3000 دور موتوژن

نوع نصب موتورها به روشهای مختلفی میباشد که شامل نصب روی پایه به صورت افقی و یا عمودی و یا نصب از طریق فلنج و غیره میباشد
سعی کنید حدالامکان در محل نصب موتور سایبانی برای آن درنظر گرفته شود تا از تابش مستقیم آفتاب به آن جلوگیری شود.
مواردی که در خصوص ابعاد الکتروموتور در نصب باید مورد توجه قرار گیرد شامل فاصله پیچ تا پیچ طولی (از نمای جانبی موتور) و پیچ تا پیچ عرضی ( از نمای روبروی شفت) میباشد.
ارتفاع مرکز شفت موتور از کف پایه ها در حالت نصب روی پایه بسیار مهم است که باید مورد توجه قرار گیرد.

جهت مشاهده ابعاد الکتروموتور 10 اسب 3000 دور موتوژن پوسته آلومینیومی روی شکل زیر کلیک کنید.

ابعاد الکتروموتور 7.5 کیلووات 3000 دور موتوژن – پایه دار

[ux_image_box style=”none” img=”6725″ image_width=”80″ link=”https://electro-bazar.com/wp-content/uploads/2021/01/132M-FM.jpg” target=”_blank”]

برای بزرگتر دیده شدن ابعاد الکتروموتور، صفحه گوشی موبایل رو به صورت افقی بچرخانید و روی عکس کلیک کنید

⇐ مشخصات فنی بیشتر و مرجع اطلاعات این صفحه در سایت شرکت موتوژن

ویژگی ها

توضیحات تکمیلی

نام سازنده	موتوژن
توان	7.5 کیلووات – 10 اسب
ولتاژ تغذیه	3ph-380/660V
نوع ولتاژ	AC
سرعت	3000 دور
جریان نامی (In)	15.2∆/8.8Y
اندازه فریم	Frame 132
وزن خالص	44.9 کیلوگرم
نوع پوسته الکتروموتور	آلومینیومی
IP	IP54
کشور سازنده	ایران

الکتروموتور 7.5 کیلووات 3000 دور موتوژن (10 اسب)

موتور 7.5 کیلووات 3000 دور موتوژن آلومینیومی

مشخصات الکتریکی الکتروموتور 7.5 کیلووات 3000 دور موتوژن و نکات مربوطه

حفاظت الکتروموتور 7.5 کیلووات 3000 دور موتوژن

حفاظت اتصال کوتاه

حفاظت اضافه بار

نکاتی در خصوص نصب مکانیکی الکتروموتور 7.5 کیلووات 3000 دور موتوژن

جهت مشاهده ابعاد الکتروموتور 10 اسب 3000 دور موتوژن پوسته آلومینیومی روی شکل زیر کلیک کنید.

ابعاد الکتروموتور 7.5 کیلووات 3000 دور موتوژن – پایه دار

⇐ مشخصات فنی بیشتر و مرجع اطلاعات این صفحه در سایت شرکت موتوژن

توضیحات تکمیلی

محصولات مرتبط

اینورتر سه فاز اینوت GD200A توان 7.5 کیلووات

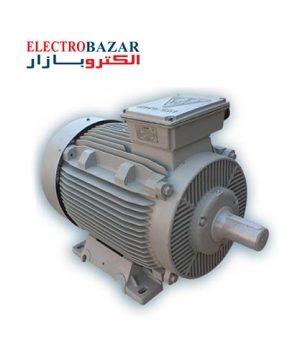

الکتروموتور 7.5 کیلووات 1500 دور چدنی موتوژن (10 اسب)

اینورتر اینوت 7.5 کیلووات مدل GD200A سه فاز 220V

الکتروموتور 7.5 کیلووات 3000 دور چدنی موتوژن (10 اسب)

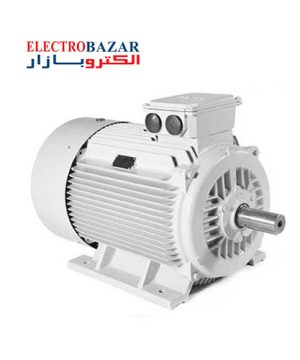

الکتروموتور جمکو 7.5 کیلووات 1500 دور-10 اسب
