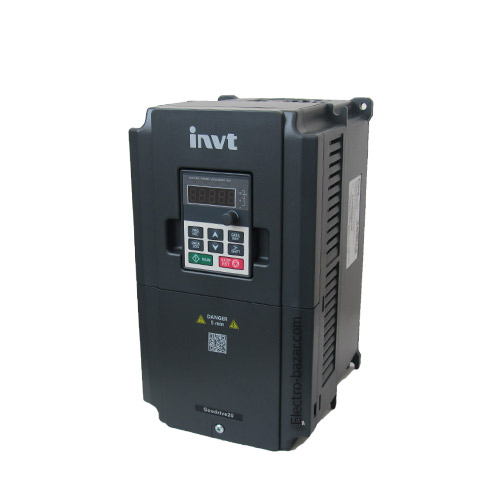

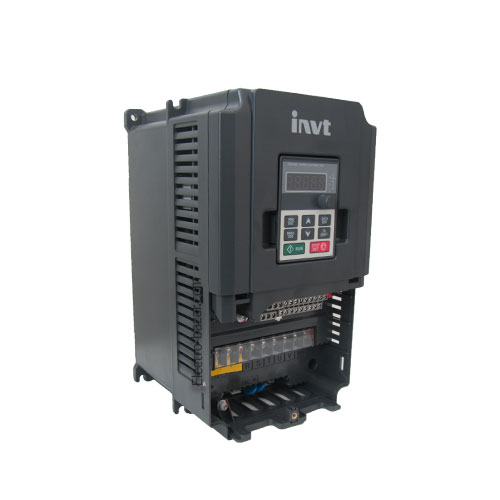

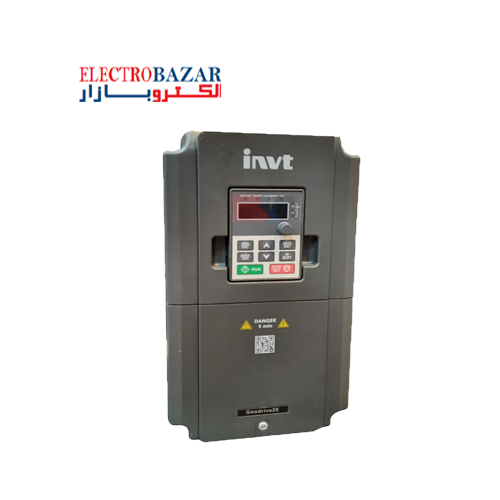

اینورتر اینوت 7.5 کیلووات GD20 از مدلهای اینورتر اینوت، برای کاربریهای عمومی و سنگین قابل استفاده است. این دستگاه قابلیت تحمل اضافه بار 150 درصد را در یک دقیقه دارد و مقدار جریان خروجی که به صورت پیوسته میتواند تحمل کند 18.5 آمپر است اما در کاربریهای سنگین میتواند تا جریان 27.75 آمپر را برای 60 ثانیه در هر سیکل 10 دقیقهای تحمل کند. از سایر مشخصات فنی اینورتر سه فاز INVT GD20 توان 7.5KW میتوان به حداکثر فرکانس خروجی این دستگاه اشاره نمود که مقدار آن 400 هرتز میباشد.
برای مشاهده سایر رنجهای توانی اینورتر GD20 به صفحه اینورتر اینوت GD20 مراجعه نمایید و جهت استفاده از مشاوره رایگان در خصوص انتخاب محصول متناسب با کاربری خود میتوانید به صورت آنلاین یا تلفنی با شرکت الکتروبازار ارتباط برقرار نمایید.
ویژگیهای اینورتر اینوت 7.5 کیلووات 380 ولت GD20
- کاربری آسان
- مجهز به انواع مدهای کنترلی پیشرفته
- قابلیت کنترل گشتاور
- امکان نصب کیپد روی در تابلو
- دارای فرکانس ورودی 60~50 هرتز
- مجهر به Filter EMC C3
- دارای جریان ورودی 25A
دیتا شیت اینورتر اینوت 7.5 کیلووات GD20 با انتخاب مقدار کیلووات در جدول زیر قابل رویت میباشد. اطلاعات کامل هرکدام از رنجهای توانی در جدول درج شده است.
حفاظتهای حرفهای اینورتر سه فاز 7.5KW سری GD20 اینوت GD20-7R5G-4
اینورتر اینوت GD20 مجهز به انواع حفاظتهای پیشرفته میباشد. این حفاظتها، اینورتر و الکتروموتور را در برابر حالتهای ناخواستهای که باعث آسیب به تجهیزات میشود در لحظه پیدایش، شناسایی میکند و به صورت خطا با روشن یا چشمکزن شدن چراغ LED موجود روی دستگاه (به نام TRIP) و نمایش کد مربوطه روی نمایشگر اینورتر اینوت سه فاز 7.5KW _ 10HP مدل GD20 به کاربر نشان میدهد.
از جمله این حفاظتها، حفاظت اضافهبار میباشد. این حفاظت شامل شناسایی اضافهبار روی الکتروموتور و اضافهبار روی اینورتر میباشد. برای این منظور استفاده میشود که اگر مقدار بار یا فشاری که به الکتروموتور یا اینورتر وارد میشود بیشتر از مقدار نامی آن یا مقدار تعریف شده باشد خطای مربوطه فعال میشود و دستگاه از این طریق الکتروموتور مربوطه یا اینورتر را حفاظت میکند.
از دیگر حفاظتهای مهم اینورتر اینوت 7.5 کیلووات GD20 میتوان به حفاظت UNDER VOLTAGE یا همان افت ولتاژ اشاره کرد. درصورتی که ولتاژ شبکه کمتر از مقدار ولتاژ تنظیم شده شود، دستگاه با اعلام کد مربوطه و همزمان قطع خروجی دستگاه، کاربر را از ایجاد خطای احتمالی آگاه کرده و مانع از صدمه دیدن تجهیزات میشود.
خطای مریوط به حفاظت اضافهجریان زمانی فعال میشود که جریان خروجی اینورتر بیش تر از مقدار مجاز باشد. در این صورت اینورتر جریان خروجی را قطع میکند و با نمایش کد خطای مربوطه و روشن شدن چراغ TRIP، کاربر را مطلع میسازد.
حفاظت اضافهولتاژ، حفاظت گرم شدن بیش از حد اینورتر، حفاظت در برابر قطعی فازهای ورودی و خروجی و… از سایر حفاظتهای مهم اینورتر سه فاز INVT GD20 توان 7.5KW به شمار میرود که از جمله معیارهای با ارزش در خرید اینورتر میباشد.
ابعاد درایو اینوت اینورتر اینوت 7.5 کیلووات 380 ولت GD20
ابعاد این دستگاه از نمای روبه رو شامل طول 320mm، عرض 170mm و ارتفاع 196.3mm میباشد. به جهت حفظ اثر خنک کنندگی کافی، به صورت عمودی نصب میشود.
روشهای نصب روی ریل و بههمچسبیده، روش نصب روی دیواره و روش نصب فلنجی انواع روش های نصب اینورتر اینوت GD20 میباشد. که با توجه به توان اینورتر، رنجهای متفاوت از روش نصب متفاوت پشتیبانی میکنند.
امکان نصب روی دیواره را همه توانها دارند. درمورد امکان نصب ریلی و بههمچسبیده، اینورترهای با توان 4 کیلووات و پایینتر پشتیبانی می کنند و امکان نصب فلنجی را اینورترهای بالای 4 کیلووات دارند.
در تصاویر زیر، انواع رنجهای توانی از جمله اینورتر سه فاز 7.5KW سری GD20 اینوت GD20-7R5G-4 با روش نصب خاص خود و ابعاد متناسب هرکدام آورده شده است. با توجه به اطلاعات مندرج هر روش نصبی ابعاد خاص خود را دارد که در ادامه مطلب ابن ابعاد در جدول قابل رویت میباشند.
روش نصب روی دیواره و ابعاد دستگاه
توانهای 37~4 کیلووات در سطح ولتاژ 380 ولت
توانهای 7.5~1.5 کیلووات در سطح ولتاژ 220 ولت
[ux_image id=”9493″ depth=”3″ depth_hover=”5″]
توانهای 75~45 کیلووات در سطح ولتاژ 380 ولت
[ux_image id=”9494″ depth=”3″ depth_hover=”5″]
توانهای 110~90 کیلووات در سطح ولتاژ 380 ولت
[ux_image id=”9495″ depth=”3″ depth_hover=”5″]
جدول زیر ابعاد کامل تمام رنجهای اینورتر اینوت GD20 در روش نصب دیواری را دارا میباشد. با انتخاب کد فنی دستگاه موردنظر خود در فیلتر زیر میتوانید ابعاد دقیق دستگاه از جمله اینورتر اینوت 7.5 کیلووات GD20 را مشاهده نمایید.
[wpdatatable id=56]
روش نصب فلنجی و ابعاد دستگاه
توانهای 75~4 کیلووات در سطح ولتاژ 380 ولت
توانهای 7.5~1.5 کیلووات در سطح ولتاژ 220 ولت
[ux_image id=”9496″ depth=”3″ depth_hover=”5″]
توانهای 110~90 کیلووات در سطح ولتاژ 380 ولت
[ux_image id=”9497″ depth=”3″ depth_hover=”5″]
جدول زیر ابعاد کامل تمام رنجهای اینورتر اینوت GD20 در روش نصب فلنجی را دارا می باشد. با انتخاب کد فنی دستگاه موردنظر خود در فیلتر زیر میتوانید ابعاد دقیق دستگاه را مشاهده نمایید. ابعاد اینورتر سه فاز 7.5KW سری GD20 اینوت GD20-7R5G-4 نیز در جدول موجود است.
