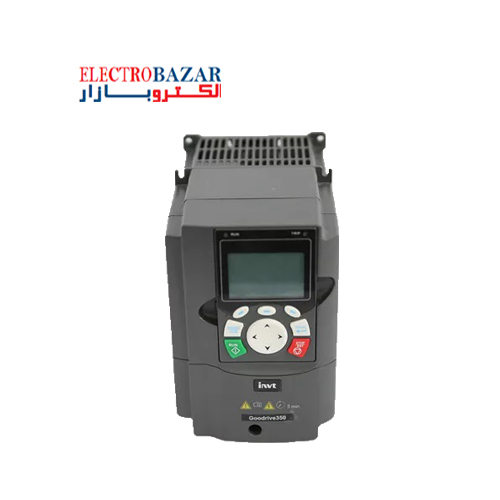

اینورتر اینوت 7.5 کیلووات مدل GD350A یکی از مدلهای برند اینورتر اینوت میباشد و با پلاک فنی GD350A-5R5G/7R5P-4 شناخته میشود. این محصول دارای جریان نامی 14A در کاربری سبک و جریان نامی 17A در کاربری سنگین میباشد. ابعاد کوچک، طراحی حرفهای و بسیار کاربردی با کیفیت بالا از ویژگیهای ظاهری اینورتر اینوت GD350A میباشد.
از جمله فانکشنهای حفاظتی مهم اینورتر سه فاز INVT GD350 A توان 7.5 کیلووات میتوان به این موارد اشاره کرد. مانند انواع حفاظتهای overcurrent ،overvoltage ،undervoltage ،overtemperature ،overload ،phase loss و… . لازم به ذکر است که عملکردهای حفاظتی این دستگاه به بیش از 30 نوع میرسد.
اینورتر سه فاز 7.5 کیلووات 10 اسب اینوت INVT-GD350A از انواع مختلفی از حالتهای ارتباطی محبوب برای رفع نیازهای سیستمی پیچیده پشتیبانی میکند. از جمله اینکه میتوان آن را با کارت ارتباط بیسیم آپشنال به اینترنت متصل کرد. با آن میتوانید وضعیت اینورتر اینوت 7.5 کیلووات مدل GD350A را در هر زمان از طریق برنامه تلفن همراه نظارت کنید. در این حالت از گوشی موبایل به عنوان کیپد درایو استفاده میشود. این ویژگی در مواقعی که شرایط نصب یا محیط، محدودیتهایی در دسترسی به درایو یا باز کردن درب تابلو به وجود میآورد، بهکارگرفته میشود. با نصب یک اپلیکیشن، موبایل شما به یک کیپد سیار تبدیل میشود. لذا از طریق آن میتوانید به صورت وایرلس عملکرد درایو را مدیریت، کنترل و مانیتور کرده و به صورت فوری و سریع از شرایط کاری دستگاه و Faultهای احتمالی با خبر شوید. این ارتباط از طریق بلوتوث یا وای فای امکان پذیر است.
[ux_image id=”10390″ width=”75″]
ویژگیهای شاخص اینورتر اینوت 7.5kW مدل INVT GD350A-7R5G/011P-4
- مجهز به مد کنترلی اسکالر(V/F)، مد برداری بدون سنسور(SVC) و نیز مد برداری با سنسور(FVC) با قابلیت دقت فوق العاده بالا در کنترل سرعت و گشتاور
- قابلیت اتصال سه رابط SLOT2، SLOT1 و SLOT3 در اینورتر سه فاز اینوت 7.5 کیلووات سری GD350 با مزیت افزایش قابلیتهای دستگاه درصورت نیاز
- دارای مقدار نوسان سرعت ±0.3% در مد برداری بدون سنسور(SVC)
- قابلیت ثبت آخرین خطاها تا شش مورد اخیر
دیتاشیت اینورتر سه فاز INVT GD350 A توان 7.5 کیلووات در زیر قابل رویت میباشد. می توانید با انتخاب رنج توانی موردنظر در فیلتر زیر اطلاعات مربوطه را مشاهده نمایید.
سیمکشی استاندارد مدار کنترل اینورتر اینوت 7.5 کیلووات مدل GD350A
[ux_image id=”10818″ width=”59″]
تصویر دیاگرام بالا مربوط به شکل کلی برد کنترل اینورتر اینوت GD350A میباشد. این دستگاه مجهز به دو ورودی آنالوگ AI1 و AI2 میباشد که AI1 از نوع ولتاژ یا جریان میتواند باشد. برای تعیین نوع ولتاژی یا جریانی بودن این ورودی باید در تنظیمات درایو پارامتر P05.50 را تنظیم کرد. ورودی AI2 فقط به صورت ولتاژی و به رنج 10+∼10- ولت میباشد. خروجی آنالوگ درایو نیز AO1 است که به دو صورت ولتاژی و جریانی قابل تحریک است. برای تعیین نوع ولتاژی یا جریانی این ورودی باید سوئیچ SW2 را تنظیم کرد.
چهار ترمینال ورودی دیجیتال با حداکثر فرکانس 1kHz و امپدانس داخلی 3.3kΩ از دیگر مشخصات این مدل ازجمله اینورتر سه فاز INVT GD350 A توان 7.5 کیلووات میباشد. دو ترمینال ورودی سرعت بالا با حداکثر فرکانس 50kHz نیز وجود دارد.
همچنین این درایو دارای یک ترمینال خروجی دیجیتال سرعت بالا با حداکثر فرکانس 50kHz و یک ترمینال خروجی Y به صورت کلکتورباز میباشد. تعداد ترمینالهای خروجی رلهای این دستگاه دو عدد میباشد.
اینورتر سه فاز 7.5 کیلووات 10 اسب اینوت INVT-GD350A با یک پورت خروجی شبکه RTU Modbus تجهیز شدهاست.
[ux_image id=”10821″ width=”70″]
دیاگرام اتصال سیگنالهای ورودی/خروجی
[ux_image id=”10394″ width=”69″]
میتوانید حالت NPN/PNP و برق داخلی/خارجی را از طریق کانکتور کوتاه نوع U انتخاب کنید. به طور پیشفرض در این مدل ازجمله در اینورتر اینوت 7.5 کیلووات مدل GD350A، حالت داخلی PNP درنظرگرفته شدهاست.
نکته: از پورت USB میتوان برای ارتقای نرم افزار استفاده کرد. نیز از پورت صفحه کلید میتوان برای اتصال یک صفحه کلید خارجی استفاده کرد. توجه داشته باشید که وقتی از صفحه کلید درایو مانند اینورتر اینوت 7.5kW مدل INVT GD350A-7R5G/011P-4 استفاده میشود، نمیتوان از صفحه کلید خارجی استفاده کرد.
اگر سیگنال ورودی از ترانزیستورهای NPN میآید. کانکتور کوتاه نوع U را بین 24+ ولت و PW بر اساس توان مصرفی مطابق شکل زیر تنظیم کنید.
[ux_image id=”10395″ width=”69″]
اگر سیگنال ورودی از ترانزیستور PNP میآید، کانکتور کوتاه نوع U را بر اساس توان مصرفی مطابق شکل زیر تنظیم کنید.
[ux_image id=”10396″ width=”69″]
خرید اینورتر سه فاز اینوت 7.5 کیلووات سری GD350
جهت اطلاع از موجودی و لیست قیمت انواع اینورترهای اینوت در مدلها و رنجهای توانی مختلف ازجمله اینورتر اینوت 7.5 کیلووات مدل GD350A میتوانید با شرکت بزرگ الکتروبازار نمایندگی رسمی اینورتر اینوت در ایران تماس حاصل نمایید. یا از طریق واتساپ و ایتا درخواست خود را ارسال بفرمایید. گارانتی و خدمات پس از فروش همچنین امکان ارسال به سراسر کشور برای تمامی محصولات اینوت و اینورتر سه فاز INVT GD350A توان 7.5 کیلووات وجود دارد.
توجه: پارامتر های اصلی مدل GD350A با مدل GD200A مشابه هاست از اینرو دفترچه فارسی مختصر این مدل برای GD350A نیز قابل استفاده است.
