اینورتر (VFD) — راهنمای کامل انتخاب، مقایسه برندها و خرید
اینورتر یا درایو کنترل دور موتور در بازار ایران به تجهیزی مصطلح است که از دوبخش یکسوکنند و بخش اینورتر تشکیل شده است که در آن بخش اینورتری با تبدیل DC به AC و کنترل فرکانس/ولتاژ، سرعت و گشتاور موتور را مدیریت می‌کند. نتیجه‌اش صرفه‌جویی انرژی، افزایش عمر موتور و کنترل دقیق فرآیند است. در این صفحه، انواع، پارامترهای انتخاب، کاربردهای صنعتی و مقایسه برندهای مطرح بازار ایران را به‌صورت فشرده و کاربردی بررسی می‌کنیم.

اینورتر چیست و چه کاری انجام می‌دهد؟

تبدیل انرژی و کنترل: تبدیل DC به AC و تنظیم فرکانس/ولتاژ برای کنترل دور.
کاهش جریان راه اندازی:جریان راه اندازی کم موتور، منجر به انتخاب کوچکتر ژنراتور و… میشود.
حفاظت از سیستم: حفاظت‌های اضافه‌جریان، اضافه‌ولتاژ، دمای زیاد و اتصال کوتاه.
مانیتورینگ پیشرفته: کلیه کمیت های الکتریکی به راحتی قابل نمایش و بررسی می شوند.
بهینه‌سازی انرژی: کاهش چشمگیر مصرف (به‌ویژه در بارهای پمپی/فن با گشتاور متغیر).
افزایش طول عمر: حذف ضربه‌های راه‌اندازی، کاهش استهلاک مکانیکی و حرارتی.
کنترل گشتاور: در برخی از خطوط تولید نیاز است تا گشتاور الکتروموتور به صورت مستقل کنترل شود
کنترل پروسه ها: با توجه به توابع کنترلی پیشرفته در اینورترها، پروسه های کنترلی با استفاد از آن راحت تر کنترل میشوند.

انواع اینورتر از نظر کاربرد

عمومی (General Purpose): مناسب کاربردهای متنوعِ صنعتی و ساختمانی.
HVAC / پمپ و فن: بهینه‌شده برای گشتاور متغیر، کنترل PID و صرفه‌جویی انرژی.
سنگین (Heavy Duty): برای بارهای گشتاور ثابت/سنگین و خطوط تولید.
مدیوم‌ولتاج (MV): برای توان/ولتاژ بالا در صنایع سنگین و زیرساخت.

پارامترهای کلیدی انتخاب اینورتر

توان و جریان خروجی: منطبق بر موتور با درنظرگرفتن ضریب اطمینان و Duty.
ولتاژ ورودی: تک‌فاز ۲۲۰ یا سه‌فاز ۳۸۰/۴۰۰/۴۸۰ ولت؛ سازگاری شبکه را چک کنید.
نوع بار: مثلا” پمپ/فن (گشتاور متغیر) یا نوارنقاله/اکسترودر/کمپرسور (گشتاور ثابت).
کنترل: V/F، کنترل برداری سنسورلس، یا حلقه‌بسته با انکودر (درایوهای پیشرفته).
محیط: دما، ارتفاع از سطح دریا، رطوبت، گردوغبار، کلاس حفاظتی (IP) و فضای تابلو.
شبکه‌های صنعتی: نیاز به
نیازهای خاص فرآیندی و سیستمی: همچون دقت بالا و دقیق در کنترل سرعت، نیاز به کنترل PID، ارتباط با شبکه های صنعتی Modbus/Profibus/PROFINET/BACnet  … و سایر موارد
نصب و نگهداری: تجربه تیم فنی، در دسترس بودن قطعه و خدمات پس از فروش.

مقایسه سریع برندها

برند
جایگاه و تمرکز
بازه توان مرسوم
کاربری پیشنهادی

Danfoss (دانفوس)
HVAC/پمپ و صنعتی؛ کیفیت خوب
خانواده VLT: وسیع از رنج‌های کوچک تا سنگین
HVAC (FC101/102)، پمپ/آب (FC202)، اتوماسیون (FC302)

Siemens (زیمنس)
ماژولار/کمپکت با ایمنی و شبکه‌های پیشرفته
از ~۰.۱۲ تا چندین مگاوات (سری‌های V20/G120/G120C)
ماشین‌سازی، پمپ/فن، زیرساخت (G120X)

INVT
اقتصادی با کیفیت و پوشش وسیع کاربردها
تا چندصد کیلووات (/gd350/GD20/GD200A)
عمومی، آب‌رسانی، نوارنقاله، کشاورزی

LS Electric
HVAC و صنعتی؛ سری‌های iG5A، iS7، H100
از توان‌های کوچک تا سنگین
HVAC/پمپ (H100)، عمومی/سنگین (iG5A/iS7)

Delta (دلتا)
سری‌های متنوع VFD با PLC داخلی
کم‌تا‌متوسط (VFD-E/M/…)
ماشین‌آلات سبک/متوسط، OEM

ABB
درایوهای پرکاربرد با کیفیت، ایمنی و بهره‌وری بالا
وسیع (ACS/ACH/ACQ)
HVACR، آب‌وفاضلاب، فرآیندی

Hyundai (هیوندای)
سری‌های N700E/N800A/N800S
از رنج‌های کوچک تا ~315kW (بسته به سری)
پمپ/فن، نوارنقاله، کمپرسور

FGI
پیشرفته با کیفیت عالی و تکنولوژی به روز، استفاده در طیف وسیعی از صنایع
LV تا ۷۵۰kW؛ MV تا چند مگاوات

(FD100/FD300/FD5000)
صنایع سنگین، آب، معدن، سیمان

iMaster
سری‌های A1/C1/U1 متداول در بازار ایران
از توان‌های کوچک تا متوسط/سنگین
کاربری عمومی، پمپ/فن، خطوط سبک

HiTEK
سری‌های F100/F200/F300 اقتصادی
رنج‌های کوچک تا متوسط
کاربری عمومی و OEM اقتصادی

معرفی اجمالی برندها و مدلهای شاخص
دانفوس (Danfoss) — خانواده‌های VLT
FC 51 Micro Drive: کم‌حجم و مقرون‌به‌صرفه برای کاربردهای سبک تا متوسط. FC 101/102 HVAC: بهینه برای تهویه، گرمایش و سرمایش با ویژگی‌های صرفه‌جویی انرژی و امکانات BMS.

FC 202 Aqua: مخصوص پمپ‌های آب و آب‌وفاضلاب.

FC 301/302 Automation: مناسب خطوط اتوماسیون و بارهای سنگین.
زیمنس (Siemens) — خانواده‌های SINAMICS
V20: درایو اقتصادی برای کاربردهای ساده (چندین سایز و توان پایین).

G120C/G120: درایوهای برداری با ایمنی یکپارچه و شبکه‌های صنعتی، مناسب ماشین‌سازی و زیرساخت.

G120X: ویژه پمپ/فن/کمپرسور در زیرساخت‌های آب و HVAC.
INVT — سری‌های GD20 و GD200A
GD20: مینی‌درایو برداریِ سنسورلس برای کاربری عمومی و کارگاهی.

GD200A: درایو برداری با کاربری صنعتی و  پوشش رنج توان گسترده و امکانات کاربردی (PID، ترمز DC، …).

GD350A: درایو پیشرفته و صنعتی با امکانات حرفه ای برای کنترل پروسه های مختلف و اتوماسیون خطوط تولید
FGI — سری های FD100, FD200, FD300, FD5000
FD100: اینورتر صنعتی و با کیفیت برای انواع کاربری صنعتی و سنگین

FD200: طراحی حرفه ای و اروپایی با ابعاد بسیار مناسب و کیفیت بسیار عالی مناسب برای انواع کاربری ها صنعتی

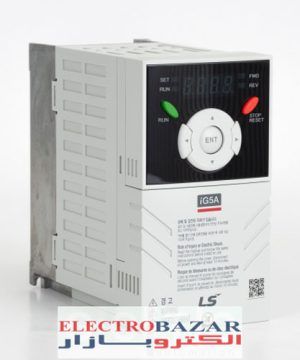

LS Electric — iG5A / iS7 / H100
iG5A: اقتصادی با کنترل برداری سنسورلس برای کاربری عمومی.

iS7: قدرتمند و بسیار با کیفیت برای کاربردهای سنگین با آپشن‌های ارتباطی.

H100: بهینه برای پمپ/فن و HVAC با قابلیت‌های اختصاصی و بای‌پس.
Delta — خانواده VFD
VFD-E: میکرو‌درایو سنسورلس برداری با PLC داخلی و کارت‌های توسعه ماژولار.

VFD-M: گزینه‌ی رایج برای توان‌های پایین/متوسط با نویز پایین و راه‌اندازی سریع.

VFD-B: این مدل با کیفیت عالی، مناسب برای محیط ها صنعتی وکاربری های سنگین
ABB — سری‌های پرکاربرد
ACS880: سری صنعتی و با کیفیت عالی برای کاربری های سنگین

ACS5800: مدل مناسب برای کاربری های گشتاور متغییر مانند پمپ و فن

ACS350: قابل استفاده در کاربریهای عمومی و محبوب ماشین سازها
Hyundai — سری‌های N700E / N800A / N800S
N700E: سری قدیمی‌تر ولی رایج در بازار

N800S/A: نسل جدیدتر با امکانات ارتباطی و رنج توان گسترده برای پمپ/فن، نوارنقاله و …

FD300: درایو پیشرفته،صنعتی، با کیفیت عالی و امکانات حرفه ای برای کنترل و اتوماسیون خطوط تولید

FD5000 (MV): سلوشن چندسطحی سلولی برای توان/ولتاژ بالا در صنایع سنگین.
iMaster و HiTEK
iMaster: سری‌های A1/C1/U1 برای کاربری عمومی و پمپ/فن در بازار ایران شناخته‌شده‌اند.

HiTEK: سری‌های F100/F200/F300 اقتصادی برای پروژه‌های OEM و عمومی.

چطور سریع مدل مناسب را انتخاب کنیم؟

توان/جریان: بر اساس پلاک موتور + درنظرگرفتن اضافه‌بار (مثلاً 110–150%)
ولتاژ: ورودی تک‌فاز/سه‌فاز و سطح ولتاژ (۲۲۰، ۳۸۰/۴۰۰، ۴۸۰V).
کنترل و شبکه: نیاز به PID، چندپمپه، BACnet/Modbus/PROFINET و …
تابلو و محیط: دما، IP، فیلتر EMC، سلف DC/AC، فضای نصب.
نوع بار:

الف- گشتاور متغییر : مثل پمپ/فن  و کمپرسور اسکرو→ درایوهای HVAC (مثلاًمدل GD200A یا GD270 اینوت یا مدل FD100M برند FGI، مدل FC51 برند دانفوس)
ب- گشتاور ثابت: سنگین → درایوهای برداری قوی (مثلاً  مدل GD200A اینوت یا مدل FD100 و FD300 برند FGI یا مدل FC302 برند دانفوس)

سئوالات متداول در خصوص اینورتر-درایو کنترل دور موتور

فرق اینورتر، درایو و کنترل موتور چیست ؟
همه واژه های “اینوتر” – “درایو” – “کانورتر” –  “VFD “- “3VF” و کنترل دور موتور  به صورت محاوره ای به دستگاهی که کنترل دور الکترموتورهای AC را انجام میدهند گفته میشود  هرچند از نظر علمی و ترجمه تحت لفظی هرکدام از آنها میتوانند معانی متفاوت و دیگری داشته باشند.
مزایای استفاده از اینورتر جهت کنترل دور موتور چیست ؟

کاهش جریان راه اندازی الکتروموتور
راه اندازی نرم الکترموتور با شتاب دلخواه
امکان توقف نرم با شتاب دلخواه
کاهش شدید اصطهلاک ادوات مکانیکی
صرفه جویی در مصرف انرژی به خصوص در کاربری های مثل پمپ و فن
حفاظت کامل و پیشرفته الکترموتور و بار
اصلاح ضریب قدرت الکتروموتور در شبکه برق ورودی
دسترسی به توابع پیشرفته ای جهت افزایش کارایی الکترموتور در فرآیندهای صنعتی
امکان مانیتورینگ و کنترل پیشرفته پارامترهای الکتریکی الکترموتور
و غیره ….

کاربریهای نرمال (سبک) یا سنگین کدامند ؟
کاربری هایی نرمال : کاربریهایی مثل پمپ، فن، هواکش و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی الکتروموتور از 120 درصد توان نامی الکتروموتور (طی حداکثر زمان 60 ثانیه ) تجاوز نمیکند را کاربری نرمال و سبک می نامند.
کاربرهای سنگین : کاربریهایی مثل جرثقیل، کانوایر، کمپرسور، همزن، آسیاب، سنگ شکن و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی موتور از 150 درصد توان نامی الکتروموتور (طی حداکثر زمان 60 ثانیه ) تجاوز نمیکند را کاربری سنگین می نامند.
چطور میتونم سریع اینورتر مناسب کار خود رو انتخاب کنم؟
جهت انتخاب تخصصی و دقیق میتوانید با کارشناسان فنی بخش اینورتر الکتروبازار در تماس باشید و از مشاوره رایگان آنها بهرمند شوید.

اینورتر تک فاز به سه فاز به چه منظوری استفاده میشود ؟
برای راه اندازی الکتروموتورها با توان کمتر از 11 کیلووات، در مواردی که دسترسی به برق سه فاز وجود ندارد با استفاده از درایو تک فاز به سه فاز میتوان برق تک فاز 220 ولت را به برق سه فاز تبدیل کرد تا الکتروموتور از این طریق راه اندازی کرد. نکته این که برق سه فاز تولید شده از این طریق فقط جهت کارکرد موتور میباشد و مصارف دیگر ندارد.

چوک ورودی به چه منظور استفاده میشود ؟

به منظور کاهش اثرات  مخرب نوسانات لحظه ای برق ورودی روی درایو و یا کاهش اثرات هارمونیک تولیدی درایو روی شبکه از چوک ورودی استفاده میشود.

چوک خروجی یا du/dt چیست و به چه کاربردی دارد؟
از آنجایی که شکل موج ولتاژ خروجی اینورترها سینوسی نبوده و به صورت پالسی میباشد در مواقعی که فاصله بین موتور و اینورتر طولانی باشد به دلیل خاصیت خازنی کابل ها انداز ولتاژ پالس های ضربه روی سیم پیچی های موتور افزایش میابد و موجب افزایش جریان کشی و آسیب رسیدن به موتور میشود.
از اینرو با استفاده از چوک خروجی du/dt میتوانند تا حدودی مناسبی میزان این پیک های سوزنی ولتاژ را کاهش دهند.
همچنین به طور کلی برای الکتروموتورهای که در نقاط حساس  و قلب کارخانجات قرار میگیرند همراه با آن از این چوک ها استفاده میشود تا عمر عایق این الکتروموتورها کاهش پیدا نکند.
فیلتر سینوسی چه کاربردی دارد؟

فیلتر سینوسی در خروجی اینورت مورد استفاده قرار میگیرد و موارد مصرف آن به شرح ذیل میباشد
1- در مواقعی که فاصله بین الکتروموتور و اینورتر بسیار زیاد باشد (بالای 200 متر) باشد
2-در صورتی که نیاز باشد ولتاژ خروجی اینورتر از طریق یک ترانسفورماتور افزاینده و یا کاهنده تغییر کند در خروجی اینورتر از این فیلتر استفاده میشود
3- همراه با الکتروموتورهای ضد انفجار جهت جلوگیری از افزایش سطح استاندارد دمای موتور ناشی از کارکرد با اینورتر

فیلتر RFI چیست و به چه منظور مورد استفاده قرار میگرید؟
نویزهای مغناطیسی به دودسته هدایتی و تشعشعی تقسیم میشوند. نویزهای تشعشی از مسیر هوا انتقال میابند و نویزهای هدایتی از مسیر کابل ها و هادی ها منتقل میشوند.
فیلترهای EMC یا RFI در واقع های پایین گذری میباشند که برای مقابله و کاهش نویزهای مغناطیسی هدایتی مورد استفاده قرار میگیرند.

اگر محیط استفاده از آن به گونه ایست که استانداردهای تداخل‌پذیری سخت‌گیرانه دارید.  بستگی به نوع محیط باید از فیلتر EMC با کلاس های مرتبط استفاده کنید.

خرید اینورتر از الکتروبازار
الکتروبازار طیف کامل اینورترهای صنعتی از برندهای Danfoss، Siemens، INVT، LS، Delta، ABB، Hyundai، FGI، iMaster و HiTEK را با مشاوره تخصصی رایگان، ارسال سریع و گارانتی معتبر عرضه می‌کند. برای تطبیق ۱۰۰٪ مدل با بار واقعی خط شما، کافی است مشخصات موتور/بار را برای ما ارسال کنید.

چک‌لیست قبل از سفارش

پلاک موتور (توان، جریان، ولتاژ، فرکانس، سرعت)
نوع بار (پمپ/فن یا گشتاور ثابت)، سیکل کاری
نیاز شبکه‌های صنعتی و I/O
شرایط محیطی و فضای تابلو

جمع‌بندی
انتخاب درست، بهره‌وری انرژی و طول عمر تجهیزات شما را به‌طور محسوس افزایش می‌دهد. اگر بین چند برند/مدل مردد هستید، مشخصات خط را برای ما ارسال کنید تا سریع و بی‌طرفانه بهترین گزینه را پیشنهاد دهیم.
