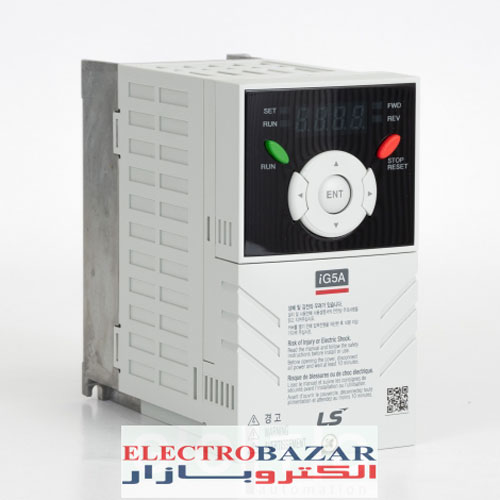

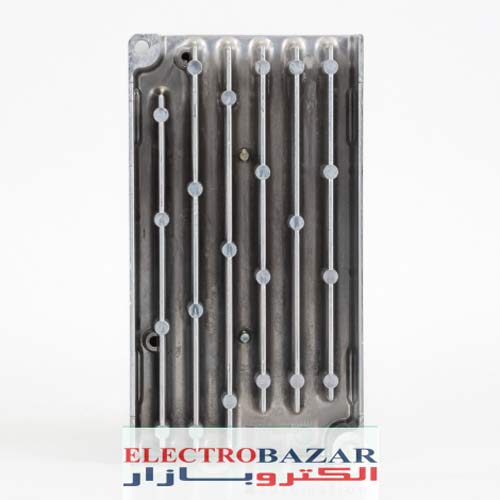

اینورتر LS ال اس 0.37 کیلووات IG5 با کد فنی SV004IG5A-4 دارای ولتاژ ورودی 400V-3ph و ولتاژ خروجی 400V-3ph میباشد. جریان خروجی اینورتر ال اس 0.37KW سری ig5a مقدار 1A میباشد و فرکانس خروجی این دستگاه اینورتر ls را تا 400 هرتز میتوان تنظیم کرد. درصورتیکه باتوجه به نوع کاربری درایو ls توان 0.37 کیلووات IG5 انرژی برگشتی و حالت ژنراتوری وجود داشته باشد، مقدار اهمی مقاومت پیشنهادی (پیشفرض کارخانهای) 1200 اهم و مقدار توان مقاومت (پیشفرض کارخانهای) 100 وات میباشد. اما در صورت بیشتر بودن مقدار توان برگشتی باید مقدار توان بالاتری را در نظر گرفت. اینورتر ls نیم اسب سری IG5 بدون فن میباشد و جهت حفاظت ورودی این دستگاه اینورتر ls ig5a فیوز ورودی از نوع تندسوز (AR) با جریان 5A توسط سازنده دستگاه پیشنهاد میشود.
برخی از امکانات اینورتر LS ال اس 0.37 کیلووات IG5:
برنامهریزی و کاربری آسان
تقویت گشتاور دستی و اتوماتیک
گشتاور قدرتمند در تمامی سرعتها
امکان ذخیره 5 خطای آخر در حافظه
قابلیت پشتیبانی از کنترل PID پیشرفته
مجهز به ترمز دینامیکی داخلی استاندارد
امکان اضافه کردن موتور دوم و کنترل آن
تنظیم خودکار پارامترهای موتور (Auto tuning)
امکان انتخاب ورودی بهصورت NPN یا PNP
امکان کنترل از راه دور با کیپد با کابل RJ45 (سفارشی)
امکان ارتباط با انواع شبکههای صنعتی از طریق کارت شبکه
دارای مد Sleep و Awake جهت صرفهجویی بیشتر در انرژی
دارای درگاه ارتباطی داخلی RS485 (بدون نیاز به کارت افزایشی)
مد کنترل اسکالر (V/f) و برداری بدون سنسور (Sensorless Vector Control) (حلقه باز)
قابلیت مانیتور و کنترل توسط نرمافزار Drive View در کامپیوتر (وجود کارت شبکه در این حالت ضروری است.)
ویژگیهای اینورتر LS ال اس 0.37 کیلووات IG5
مدکنترلی قابل انتخاب برداری یا اسکالر V/F
امکان شناسایی خودکار پارامترهای الکتریکی موتور
رنج فرکانس خروجی 0 الی 400 هرتز
تلرانس ولتاژ ورودی بین 15%- ~ 10%+
حافظه نگهدارنده خطا تا 5 خطای اخیر
ورودی آنالوگ جریانی و ولتاژی 0~10V و 10V~+10V- و 0~20mA
حفاظت فریم با IP20، و نوع UL1 (آپشنال)
تقویت گشتاور قابل انتخاب به صورت اتوماتیک یا دستی
سیگنال ورودی قابل انتخاب به صورت PNP/NPN
دسته پارامتر قابل تنظیم برای موتور دوم و کنترل
مجهز به چاپر ترمز دینامیکی بهصورت استاندارد
کنترل PID پیشرفته جهت کنترل فرآیند
کانال ارتباطی RS485 جهت اتصال مدباس RTU و LS Bus
کنترل وضعیت On/Off فن خنککاری
ارتباط راه دور از طریق کابل کیپد خارجی با پورت RJ45 (آپشن)
مد Sleep & Wake-up جهت صرفهجویی انرژی در پروسههای کنترلی
حفاظت Kinetic Energy Buffering
امکانات نرمافزاری مانیتورینگ و ارتباطی کامپیوتری
آشنایی بیشتر با برخی از امکانات اینورتر LS ال اس 0.37 کیلووات IG5
مد کنترلبرداری
وجود مد کنترلبرداری در اینورتر ال اس 0.37KW سری ig5a موجب شده تا کنترل سرعت حرفهای و گشتاور بسیار مناسب را بتوان روی موتور ایجاد کرد.
در شکل روبرو میتوانید مقدار حداکثر گشتاور ممکن که توسط اینورتر ال اس مدل IG5 در سرعتهای مختلف ایجاد میشود را مشاهد کنید. توضیح اینکه منحنی گشتاور بهصورت درصدی از گشتاور نامی و منحنی سرعت بر اساس فرکانس کاری نمایش داده شده است.
کنترلر PID
در اینورتر ls نیم اسب سری IG5 با توجه به وجود کنترلر PID روی آن، این امکان وجود دارد که بدون نیاز به یک کنترلر خارجی بتوان شدت دبی، فشار روغن، دما و غیره را کنترل کرد.
بهعنوان مثال برای ثابت نگاه داشتن فشار آب در یک ساختمان میتوان سنسور فشاری را در لولهکشی ساختمان قرار دهید و سیگنال الکتریکی آن را که بهصورت مقداری بین 4 تا 20 میلیآمپر است به اینورتری که پمپ ساختمان را کنترل میکند وصل کنید و از این طریق با فعال نمودن کنترلر PID اینورتر و انجام تنظیمات مناسب مقدار فشار آب را در لوله کنترل کنید، بهطوریکه مقدار فشار با کم و زیاد شدن مصرف همیشه در ساختمان ثابت بماند.
ترمز دینامیکی
در مواقعی که نیاز به انجام توقف سریع روی موتور است و یا اینکه به دلایلی امکان برگشت انرژی از سمت الکتروموتور به سمت اینورتر وجود دارد نیاز است تا این انرژی توسط بخشی که معمولاً چاپر ترمز نامیده میشود تخلیه شود تا حالت ترمز دینامیکی در موتور اتفاق بیفتد، در اینورتر ls ig5a این بخش بهصورت استاندارد در رنج توانی 0.37 تا 22 کیلووات موجود است.
کاربری، تعمیرات و نگهداری آسان

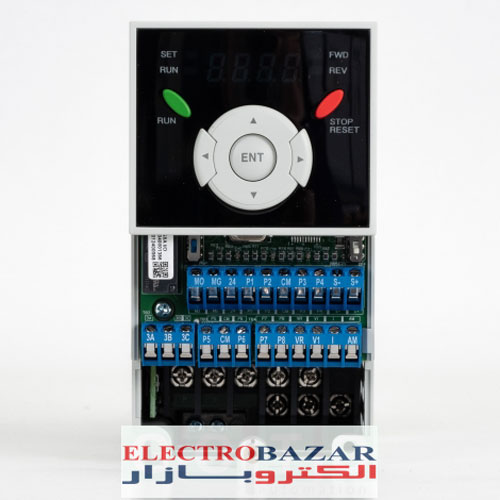

در اینورتر ls مدل SV004IG5A-4 وجود کیپد با دکمههای چهار جهته موجب کاربری و مانیتورینگ آسانِ آن شده است. همچنین در اینورتر ls طراحی به گونهای انجام شده که فن دستگاه بهسادگی از آن خارج میشود بهطوریکه سهولت در دسترسی به آن، کار سرویس و یا تعویض را بسیار ساده کرده است.
همچنین فراهم بودن کنترل خودکار فن مدل IG5 موجب شده که بسته به نیاز در کارکرد فن خنککاری روشن شود تا از این طریق مقدار صدای تولیدشده و مدت زمان کارکرد فن کنترل شود.
ابعاد کوچک و فشرده
درایو ls توان 0.37 کیلووات IG5 با طراحی در ابعاد کوچک علیرغم صرفهجویی اقتصادی باعث شده که بتوان این دستگاه را در بسیاری از نیازهای کاربری گوناگون استفاده کرد. ابعاد اینورترهای 0.4 تا 4 کیلووات در این مدل بهصورت یکسان میباشد.
جهت مشاهد مشخصات فنی بیشتر دستگاه، توان آن را در فیلتر جدول زیر انتخاب کنید.
توان خروجی (kW)
توان خروجی (HP)
ولتاژ ورودی (V)
جریان خروجی (A)
کد فنی دستگاه
ولتاژ خروجی (V)
ابعاد (WxHxD mm)
وزن (kg)
جریان فیوز ورودی پیشنهادی (A)
مقدار مقاومت ترمز پیشنهادی (Ω)
توان مقاومت ترمز پیشنهادی (W)
فرکانس MAX (Hz)
خنک کاری
0.37
0.5
380V-3ph
1
SV004IG5A-4
380V-3ph
70×128×130
0.76
5
1200
100
400
بدون فن
0.75
1
380V-3ph
3
SV008IG5A-4
380V-3ph
70×128×130
0.77
10
600
250
400
تهویه با فن
1.5
2
380V-3ph
4
SV015IG5A-4
380V-3ph
100×128×130
1.12
10
300
300
400
تهویه با فن
2.2
3
380V-3ph
6
SV022IG5A-4
380V-3ph
140×128×155
1.84
10
200
400
400
تهویه با فن
3.7
5
380V-3ph
8
SV037IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
4.0
5.5
380V-3ph
9
SV040IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
5.5
7.5
380V-3ph
12
SV055IG5A-4
380V-3ph
180×220×170
3.66
20
85
1000
400
تهویه با فن
7.5
10
380V-3ph
16
SV075IG5A-4
380V-3ph
180×220×170
3.66
30
60
1200
400
تهویه با فن
11
15
380V-3ph
24
SV110IG5A-4
380V-3ph
235×320×190
9.00
35
40
2000
400
تهویه با فن
15
20
380V-3ph
30
SV150IG5A-4
380V-3ph
235×320×190
9.00
45
30
2400
400
تهویه با فن
18.5
25
380V-3ph
39
SV185IG5A-4
380V-3ph
260×410×209
13.30
60
20
3600
400
تهویه با فن
22
30
380V-3ph
45
SV220IG5A-4
380V-3ph
260×410×209
13.30
70
20
3600
400
تهویه با فن
0.37
0.5
220V-1ph
3
SV004IG5A-2
220V-3ph
70×128×130
0.76
10
300
100
400
بدون فن
0.75
1
220V-1ph
5
SV008IG5A-2
220V-3ph
70×128×130
0.77
10
150
250
400
تهویه با فن
1.5
2
220V-1ph
8
SV015IG5A-2
220V-3ph
100×128×130
1.12
15
60
300
400
تهویه با فن
2.2
3
220V-1ph
12
SV022IG5A-2
220V-3ph
140×128×155
1.84
25
50
400
400
تهویه با فن
3.7
5
220V-1ph
16
SV037IG5A-2
220V-3ph
140×128×155
1.89
30
50
600
400
تهویه با فن
4.0
5.5
220V-1ph
17
SV040IG5A-2
220V-3ph
140×128×155
1.89
30
33
600
400
تهویه با فن
5.5
7.5
220V-1ph
24
SV055IG5A-2
220V-3ph
180×220×170
3.66
30
20
1000
400
تهویه با فن
7.5
10
220V-1ph
32
SV075IG5A-2
220V-3ph
180×220×170
3.66
50
15
1200
400
تهویه با فن
11
15
220V-1ph
46
SV110IG5A-2
220V-3ph
235×320×190
9.00
70
10
2000
400
تهویه با فن
15
20
220V-1ph
60
SV150IG5A-2
220V-3ph
235×320×190
9.00
100
8
2400
400
تهویه با فن
18.5
25
220V-1ph
74
SV185IG5A-2
220V-3ph
260×410×209
13.30
100
5
3600
400
تهویه با فن
22
30
220V-1ph
88
SV220IG5A-2
220V-3ph
260×410×209
13.30
125
5
3600
400
تهویه با فن
در اینورتر LS ال اس 0.37 کیلووات IG5 چهار گروه پارامتر مختلف وجود دارد:
Drive: شامل پارامترهای پایه و ضروری در وضعیت Run میباشد. مانند Target Frequency (فرکانس نشان)، زمان Accel/Decel (شتاب و توقف).
Function group1: شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.
Function group2: شامل پارامترها و توابع پیشرفته مانند کنترلر PID.
I/O (Input/output) group: شامل پارامترهایی ضروری جهت ایجاد توالی و استفاده از ترمینالهای ورودی و خروجی چند وظیفهای (Multi-function).
در اینورتر ال اس 0.37KW سری ig5a برای جابجایی گروهها میتوانید از کلیدهای راست و چپ کیپد روی اینورتر استفاده کنید.
چگونه کدهای درون یک گروه را در اینورتر ls مدل SV004IG5A-4 تغییر دهیم:
در اولین کد در گروه درایو “0.00” کلید بالا را یک بار فشار دهید.
دومین کد در گروه “ACC” نمایش داده میشود. کلید بالا را یک بار فشار دهید.
سومین کد از گروه “dEC” نمایش داده میشود. کلید بالا را تا ظاهر شدن آخرین کد نگه دارید.
آخرین کد در گروه “drC” نمایش داده میشود. کلید بالا را دوباره فشار دهید.
به اولین کد از گروه درایو برمیگردد.
از کلید پایین برای دستور معکوس استفاده کنید.
میتوانید مشخصات دقیق انواع رنجهای توانی اینورتر ls را در فروشگاه اینترنتی الکتروبازار بهعنوان نمایندگی اینورتر ls مشاهده، بررسی و اقدام به خرید کنید.
