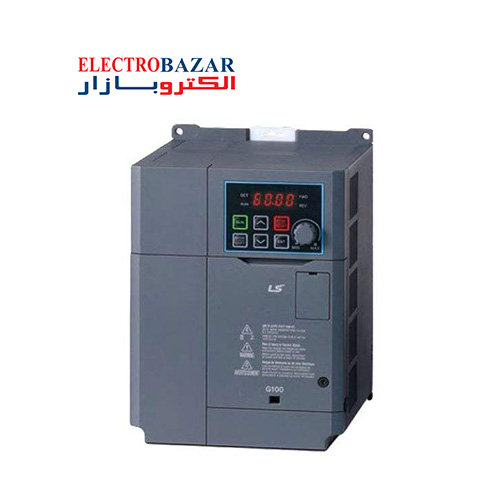

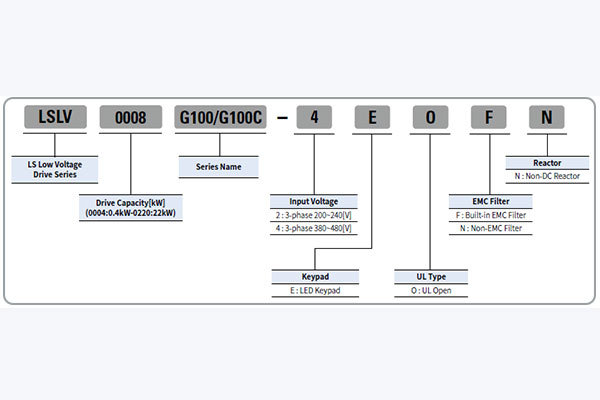

اینورتر ال اس ls g100 توان 22 کیلووات با کد فنی LSLV0220G100-4EONN دارای ولتاژ ورودی سه فار 400 ولت AC میباشد.
اینورتر ls برای انجام انواع پروژههای صنعتی که برای کنترل سرعت، گشتاور و بسیاری از پارامترهای اصلی موتورهای AC، نیازمند AC Drive میباشند، مناسب میباشد. شما میتوانید با مراجعه به صفحه اینورتر ls g100 بنا به نیاز و کاربرد آن بهترین و مقرونبهصرفهترین رنج توانی را انتخاب کنید.
توان نامی موتور 30 اسب (22 کیلووات) در کاربری سنگین و 40 اسب (30 کیلووات) در کاربری نرمال میباشد.
اینورتر سه فاز ls مدل g100 توان 22 کیلووات دارای توان ظاهری 34.3 کیلوولتآمپر در کاربری سنگین و 46.5 کیلوولتآمپر در کاربری نرمال میباشد. جریان نامی خروجی 45 آمپر در کاربری سنگین و 61 آمپر در کاربری نرمال میباشد. چنانچه فرکانس شبکه 60 هرتز و ورودی تک فاز باشد، جریان نامی خروجی 27 آمپر در کاربری سنگین و 35 آمپر در کاربری نرمال میباشد. و اگر فرکانس شبکه 50 هرتز و ورودی تک فاز باشد، جریان نامی خروجی 26.2 آمپر در کاربری سنگین و 33.8 آمپر در کاربری نرمال میباشد. فرکانس خروجی 0 الی 400 هرتز (در موتورهای القایی بدون سنسور مقدار 0 الی 120 هرتز) میباشد. ولتاژ سه فاز خروجی 380 الی 480 ولت میباشد.
اینورتر ls سری G100 توان 22KW دارای ولتاژ سه فاز ورودی 380 الی 480 ولت AC (15%- الی %10+) میباشد. فرکانس ورودی 50 الی 60 هرتز (%5±) میباشد. جریان نامی ورودی 51.9 آمپر در کاربری سنگین و 70.8 آمپر در کاربری نرمال میباشد.
این مدل از اینورتر G100 دارای وزن 7.65 کیلوگرم و درصورت تجهیز با فیلتر EMC داخلی دارای وزن 7.98 کیلوگرم میباشد.
ویژگیهای اینورتر ال اس ls g100 توان 22 کیلووات:
دارای 5 ورودی دیجیتال مولتیفانکشن و دو ورودی آنالوگ V1 و I2
دارای یک ترمینال خروجی رلهای مولتیفانکشن در توانهای 0.4 کیلووات تا 7.5 کیلووات می باشد. و در توانهای 11 کیلووات تا 22 کیلووات دو ترمینال خروجی رلهای مولتیفانکشن موجود است. یک خروجی آنالوگ دارد.
دارای فانکشنهای حفاظتی
دارای درجه حفاظتی IP20 می باشد و درصورت نیاز میتوان با نصب آپشن به استاندارد UL آمریکا ارتقاء داد.
امکان افزایش گشتاور اتوماتیک
دارای مد کنترلی V/F
دارای ظرفیت اضافه بار 150 درصد جریان نامی در 1 دقیقه
ترمینالهای ورودی اینورتر اینورتر 30 اسب ls g100:
ترمینالهای ورودی دیجیتال: دارای 5 ترمینال ورودی دیجیتال مولتیفانکشن که طبق تصویر از P1 تا P5 قابل مشاهده است.
فانکشن های ترمینالهای ورودی دیجیتال: امکان تنظیم ورودی به صورت فرمان چرخش چپگرد و چرخش راستگرد، تنظیم مجدد، External trip، توقف اضطراری، کنترل jog، فرکانس چندمرحلهای – زیاد/متوسط/کم، افزایش سرعت/کاهش سرعت چندمرحلهای-بالا/متوسط/پایین، ترمز DC هنگام توقف، انتخاب موتور دوم، فرکانس بالا/پایین، کنترل 3-Wire، تغییر به عملکرد نرمال بههنگام عملکرد PID، تغییر به عملکرد بدنه اصلی بههنگام عملیات آپشن، تثبیت فرکانس فرمان آنالوگ، توقف افزایش سرعت/کاهش سرعت قابل انتخاب
ترمینالهای ورودی آنالوگ: درایو ال اس ls g100 توان 22 کیلووات از جمله اینورترهای G100 میباشد که دارای دو ورودی آنالوگ میباشد. ورودی آنالوگ V1 که با 10V~10V- به صورت ولتاژی قابل تحریک میباشد. ورودی آنالوگ I2 نیز به صورت جریانی با جریان 4mA~20mA تحریک میشود.
ترمینالهای خروجی:
ترمینال خروجی رلهای مولتیفانکشن: اینورتر ال اس ls g100 در رنجهای توانی 0.4 کیلووات تا 7.5 کیلووات دارای یک ترمینال خروجی رلهای میباشد. در این رله A1 به صورت normaly open و B1 به صورت normaly close تعبیه شده است. در توانهای 11 کیلووات تا 22 کیلووات خروجی رلهای دوم به نام C2 و A2 افزوده شده است. که به صورت normaly open میباشد.
خروجی آنالوگ: اینورتر ال اس ls g100 دارای یک خروجی آنالوگ AO میباشد.
پارامترهای پایه اینورتر G100:
کنترل PID:
کنترل PID در اینورتر ال اس ls g100 توان 22 کیلووات یک سیستم کنترلی میباشد که خطاهای ما را کاهش میدهد. این سیستم کنترلی در خیلی از کارخانهها و صنایع برای کنترل فشار، دما، سطح و بسیاری از فرایندها کاربرد دارد. همه سیستمهای کنترلی که در حال حاضر در جهان برای کاهش خطا استفاده میشوند از همین سیستم کنترل PID بهعنوان پایه و اساس استفاده کردهاند.
سیستم کنترل اتوماتیک:
در سیستم کنترل اتوماتیک اینورتر سه فاز ls مدل g100 توان 22 کیلووات دیگر نیازی به اپراتور نیست. در این روش با استفاده از یک سیستم کنترل PID تمامی کارهای یک اپراتور را بهصورت کاملاً دقیق، سنسورها و کنترلرها انجام میدهند که نه خطای انسانی دارد و نه مسائل جانی و مالی و…!
اصول عملکرد کنترلر:
در اینورتر ls سری G100 توان 22KW ابتدا کنترلکننده P وارد عمل شده و عملکرد سیستم را بهبود میبخشد. در این حالت ما خطای ماندگار خواهیم داشت ولی توسط کنترلکننده P به حداقل میرسد اما به صفر نخواهد رسید. سپس کنترلکننده I در اینورتر ال اس ls g100 توان 22 کیلووات وارد عمل شده و خطای ماندگار را صفر میکند. ولی در این حالت تعداد زیادی UNDERSHOOT, OVERSHOOT به سیستم اضافه خواهد گردید که نامناسب میباشد. به همین دلیل کنترلکننده D وارد عمل شده و این نوسانات ناخواسته را حذف میکند و پاسخ سیستم سریعتر میشود.
خرید اینورتر ال اس ls g100 از نمایندگی اینورتر ls:
اینورتر 30 اسب ls g100 بهدلیل عملکرد بالا و کیفیت برتر برای کاربریهای سنگین و نرمال قابل استفاده میباشد. در فرایند ساخت درایو ال اس ls g100 توان 22 کیلووات از مواد پیشرفته استفاده شده و دارای گواهی استاندارد UL 61800-5-1 میباشد.
باتوجه به اینکه اینورتر ال اس ls g100 توان 22 کیلووات دارای گارانتی شرکتی و خدمات پس از فروش میباشد، خرید آن توصیه میشود. الکتروبازار بهعنوان نمایندگی اینورتر ls فروش کلیه مدلهای اینورتر ال اس را بر عهده دارد. ارسال به سراسر کشور را نیز انجام میدهد. جهت اطلاع از قیمت و موجودی و نیز مشاوره فنی رایگان در رابطه با اینورتر سه فاز ls مدل g100 توان 22 کیلووات با بخش فروش الکتروبازار به شمارههای زیر تماس بگیرید:
