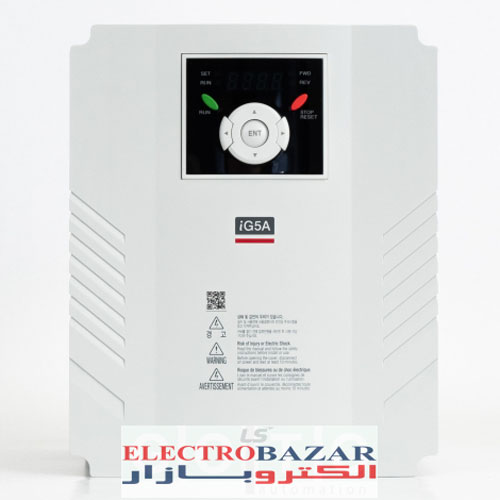

اینورتر LS ال اس 5.5 کیلووات IG5 با کد فنی SV055IG5A-4 دارای ولتاژ ورودی 400V-3ph، ولتاژ خروجی 400V-3ph وجریان خروجی 12A میباشد. فرکانس خروجی اینورتر ls را تا 400Hz میتوان تنظیم کرد. فیوز ورودی که جهت حفاظت ورودی اینورتر ls ig5a توسط سازنده پیشنهاد میشود، از نوع تندسوز (AR) با جریان 20A میباشد.
در این مدل اگر انرژی برگشتی باشد و یا حالت ژنراتوری وجود داشته باشد، جهت تخلیه انرژی برگشتی مقدار مقاومت 85Ω (پیشفرض کارخانهای) پیشنهاد میشود و مقدار توان مقاومت (پیشفرض کارخانهای) 1000W میباشد. اما در صورت بیشتر بودن مقدار توان برگشتی، باید مقدار توان بالاتری را در نظر گرفت. جهت استفاده از چوک ورودی در اینورتر ls مشخصات 1.22mH,15A برای آن پیشنهاد میشود.
در اینورتر ال اس 5.5KW سری ig5a برای کابلهای ورودی قدرت S ،R و T سطح مقطع 3.5mm2، برای کابلهای خروجی قدرت V ،U و W سطح مقطع 2mm2 و برای کابل Ground نیز سطح مقطع 3,5mm2 پیشنهاد میشود.
ترمینالهای فرمان اینورتر IG5A شامل 8 ورودی دیجیتال، 2 ورودی آنالوگ، یک خروجی رلهای و یک خروجی آنالوگ میباشد و جهت ارتباط شبکه صنعتی با آنمیتوان از شبکه مدباس استفاده نمود.
اینورتر 7.5 اسب ls سری IG5 جهت خنککاری دارای فن داخلی میباشد، اما اگر این دستگاه داخل تابلو برق نصب شود باید از یک فن و فیلتر جداگانه جهت تهویه هوای محیط بسته تابلو برق استفاده نمود. همچنین جهت کاهش صدا در محیط نصب، باتوجه به وضعیت کار دستگاه سرعت این فن کنترل میشود تا حداقل نویز صدایی در محیط ایجاد شود.
ابعاد اینورتر ls مقدار (عمقxارتفاعxعرض) 180x220x170 میلیمتر و وزن آن 3.6Kg میباشد.
ویژگیهای اینورتر LS ال اس 5.5 کیلووات IG5:
امکان تعویض و کنترل آسان فن
تقویت گشتاور دستی و اتوماتیک
گشتاور قدرتمند در تمامی سرعتها
امکان ذخیره 5 خطای آخر در حافظه
قابلیت پشتیبانی از کنترل PID پیشرفته
مجهز به ترمز دینامیکی داخلی استاندارد
امکان اضافه کردن موتور دوم و کنترل آن
تنظیم خودکار پارامترهای موتور (Auto tuning)
امکان انتخاب ورودی به صورت NPN یا PNP
امکان کنترل از راه دور به وسیله کیپد با کابل RJ45 (سفارشی)
امکان ارتباط با انواع شبکههای صنعتی از طریق کارت شبکه
درایو ls توان 5.5 کیلووات IG5 مجهز به مد Sleep و Awake جهت صرفهجویی بیشتر در انرژی میباشد.
دارای درگاه ارتباطی داخلی RS-485 (بدون نیاز به کارت افزایشی)
مد کنترل اسکالر (V/f) و برداری بدون سنسور (Sensorless Vector Control) (حلقه باز)
جهت مشاهده مشخصات فنی بیشتر دستگاه، توان آن را در فیلتر جدول زیر انتخاب کنید:
توان خروجی (kW)
توان خروجی (HP)
ولتاژ ورودی (V)
جریان خروجی (A)
کد فنی دستگاه
ولتاژ خروجی (V)
ابعاد (WxHxD mm)
وزن (kg)
جریان فیوز ورودی پیشنهادی (A)
مقدار مقاومت ترمز پیشنهادی (Ω)
توان مقاومت ترمز پیشنهادی (W)
فرکانس MAX (Hz)
خنک کاری
0.37
0.5
380V-3ph
1
SV004IG5A-4
380V-3ph
70×128×130
0.76
5
1200
100
400
بدون فن
0.75
1
380V-3ph
3
SV008IG5A-4
380V-3ph
70×128×130
0.77
10
600
250
400
تهویه با فن
1.5
2
380V-3ph
4
SV015IG5A-4
380V-3ph
100×128×130
1.12
10
300
300
400
تهویه با فن
2.2
3
380V-3ph
6
SV022IG5A-4
380V-3ph
140×128×155
1.84
10
200
400
400
تهویه با فن
3.7
5
380V-3ph
8
SV037IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
4.0
5.5
380V-3ph
9
SV040IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
5.5
7.5
380V-3ph
12
SV055IG5A-4
380V-3ph
180×220×170
3.66
20
85
1000
400
تهویه با فن
7.5
10
380V-3ph
16
SV075IG5A-4
380V-3ph
180×220×170
3.66
30
60
1200
400
تهویه با فن
11
15
380V-3ph
24
SV110IG5A-4
380V-3ph
235×320×190
9.00
35
40
2000
400
تهویه با فن
15
20
380V-3ph
30
SV150IG5A-4
380V-3ph
235×320×190
9.00
45
30
2400
400
تهویه با فن
18.5
25
380V-3ph
39
SV185IG5A-4
380V-3ph
260×410×209
13.30
60
20
3600
400
تهویه با فن
22
30
380V-3ph
45
SV220IG5A-4
380V-3ph
260×410×209
13.30
70
20
3600
400
تهویه با فن
0.37
0.5
220V-1ph
3
SV004IG5A-2
220V-3ph
70×128×130
0.76
10
300
100
400
بدون فن
0.75
1
220V-1ph
5
SV008IG5A-2
220V-3ph
70×128×130
0.77
10
150
250
400
تهویه با فن
1.5
2
220V-1ph
8
SV015IG5A-2
220V-3ph
100×128×130
1.12
15
60
300
400
تهویه با فن
2.2
3
220V-1ph
12
SV022IG5A-2
220V-3ph
140×128×155
1.84
25
50
400
400
تهویه با فن
3.7
5
220V-1ph
16
SV037IG5A-2
220V-3ph
140×128×155
1.89
30
50
600
400
تهویه با فن
4.0
5.5
220V-1ph
17
SV040IG5A-2
220V-3ph
140×128×155
1.89
30
33
600
400
تهویه با فن
5.5
7.5
220V-1ph
24
SV055IG5A-2
220V-3ph
180×220×170
3.66
30
20
1000
400
تهویه با فن
7.5
10
220V-1ph
32
SV075IG5A-2
220V-3ph
180×220×170
3.66
50
15
1200
400
تهویه با فن
11
15
220V-1ph
46
SV110IG5A-2
220V-3ph
235×320×190
9.00
70
10
2000
400
تهویه با فن
15
20
220V-1ph
60
SV150IG5A-2
220V-3ph
235×320×190
9.00
100
8
2400
400
تهویه با فن
18.5
25
220V-1ph
74
SV185IG5A-2
220V-3ph
260×410×209
13.30
100
5
3600
400
تهویه با فن
22
30
220V-1ph
88
SV220IG5A-2
220V-3ph
260×410×209
13.30
125
5
3600
400
تهویه با فن
اصول سیمبندی و مونتاژ اینورتر ls ig5a:
اینورتر ls مدل SV055IG5A-4 مطمئن شوید که برق ورودی به ترمینالهای R/L1 و S/L2 و T/L3 وصل شده باشد.
ولتاژ و جریان باید در محدوده مقداری باشد که پلاک اسمی دستگاه اشاره کرده است.
برای ورودی و خروجی از سیمهای دارای سطح مقطع مناسب استفاده کنید تا افت ولتاژ بیشتر از 2% نشود.
زمانی که بیشتر از یک موتور به درایو متصل است، باید فاصله سیم کمتر از 500 متر باشد.
اتصال مقاومت ترمز فقط ما بین ترمینالهای B1 و B2 میباشد و هرگز ترمینالهای مربوط را به یکدیگر متصل نکنید، زیرا باعث آسیب دیدن بخش داخلی مدار میشود.
مدارات داخلی اینورتر LS ال اس 5.5 کیلووات IG5 مولد بسامدهای فرکانسی بالایی میباشد که منجر به ایجاد نویز در اطراف میشود و میتواند در دستگاههای ارتباط داده داخلی تداخل ایجاد کند، برای از بین بردن این مشکل بهتر است از فیلتر ورودی اینورتر استفاده شود.
در خروجی دستگاه نباید از مدارات تصحیح ضریب اصلاح قدرت خازنی استفاده کرد.
درایو از تجهیزات کلیدزنی سرعت بالا برخوردار است و جریان نشتی در این بخش وجود دارد، به همین علت استفاده از سیم ارت ضروری میباشد.
برای مشخص نمودن نوع اتصال باید به ولتاژ خروجی دستگاه توجه کنید.
سیم کشی مدار قدرت اینورتر باید از سیمها و سیگنال مربوط به دیگر تجهیزات مانند PLC دور نگه داشته شوند تا از پدید آمدن نویز جلوگیری شود.
برای اتصال سیگنالهای آنالوگ تنظیمکننده فرکانس، باید از سیم شیلددار جداگانهای و با اتصال به زمین مناسب استفاده شود.
توابع حفاظتی اینورتر ال اس 5.5KW سری ig5a:
اضافه جریان: هرگاه جریان خروجی اینورتر بیشتر از مقدار مجاز باشد، اینورتر جریان خروجی را قطع میکند.
اضافه جریان 2: هرگاه قسمت IGBTها دچار اتصال کوتاه شوند، اینورتر خروجی را قطع میکند.
جریان خطای زمین: اینورتر در صورتیکه خطای زمین رخ دهد و یا جریان زمین اینورتر از مقدار تنظیم شده بیشتر شود، خروجی را قطع میکند.
اضافه بار اینورتر 7.5 اسب ls سری IG5: اگر جريان خروجی اينورتر برای مدت 1 دقيقه بهاندازه 150% از سطح مجاز جريان آن برسد، بهصورت خودكار قطع میشود.
گرم شدن بيش از حد اينورتر: اگر بهعلت خراب بودن فن يا گير كردن جسم خارجی بين پرههای آن، دمای خنکكننده (heat sink) بيش از اندازه بالا برود، اينورتر خروجی را قطع میكند.
فقدان فاز خروجی: اگر يک يا بيشتر از فازهای خروجی (U,V,W) قطع شود، اينورتر متوجه شده و خروجی را قطع میكند.
کاربرد اینورتر LS ال اس 5.5 کیلووات IG5:
درایو ال اس IG5A در صنایع مختلفی مانند صنایع فلزی، آسانسور و پلهبرقی، ماشینآلات نساجی، حملونقل، صنایع غذایی و آشامیدنی، کاغذسازی، معدن زغالسنگ و آبشیرینکن مورداستفاده قرار میگیرد. همچنین اینورتر ls ig5a برای تجهیزاتی مانند فن، پمپ، کمپرسور، جرثقیلهای کاربری عمومی و نوار نقالهها مناسب میباشد.
معرفی انواع اینورتر ال اس IG5A:
گروه صنعتی LG، سومین شرکت بزرگ کره جنوبی است که در زمینههای الکترونیک، موبایل و محصولات پتروشیمی فعالیت گستردهای در جهان دارد. زمینههای فعالیت اصلی این شرکت رنج کاملی از محصولات الکترونیکی را در سبد تولیدات خود دارد. این شرکت با اضافه کردن خانواده اتوماسیون صنعتی با نام تجاری LS توانست در زمان کوتاهی، قسمت بزرگی از بازار جهانی را در اختیار خود بگیرد.
کمپانی LS، از برجستهترین تأمینکنندههای تجهیزات برق صنعتی فشار ضعیف تا فشار قوی میباشد که یکی از محصولات این کمپانی درایو ls توان 5.5 کیلووات IG5 میباشد.
اینورترهای ls ig5aدر ﻣﺤﺪودﻩ 0.4 کیلووات تا 22 ﮐﻴﻠﻮوات تولید میشود. درایوهای IG5A با دو سطح ولتاژ 220 ولت و 380 ولت و بهصورت تکفاز و سه فاز عرضه شدهاند که اینورتر ls مدل SV055IG5A-4 سه فاز با سطح ولتاژ 380 ولت میباشد.
اینورتر LS ال اس 5.5 کیلووات IG5 دارای برچسبی است که شامل اطلاعاتی در مورد تغذیه ورودی ولتاژ و جریان خروجی اینورتر، بهاضافه شماره سریال و کشور تولیدکننده محصول میباشد. توجه داشته باشید اگر در هنگام بررسی جعبه اینورتر و یا خود آن مشاهده کردید که دستگاه ضربه خورده است یا با مشخصات جعبه همخوانی ندارد آن را تعویض کنید.
میتوانید مشخصات دقیق انواع رنجهای توانی اینورتر ls را در فروشگاه اینترنتی الکتروبازار بهعنوان نمایندگی اینورتر ls مشاهده، بررسی و اقدام به خرید کنید.
