شناسه محصول: 121 دسته ها: اینورتر, اینورتر اینوت invt, اینورتر اینوت مدل GD200A برچسب: اینورتر 400 کیلووات برند: INVT

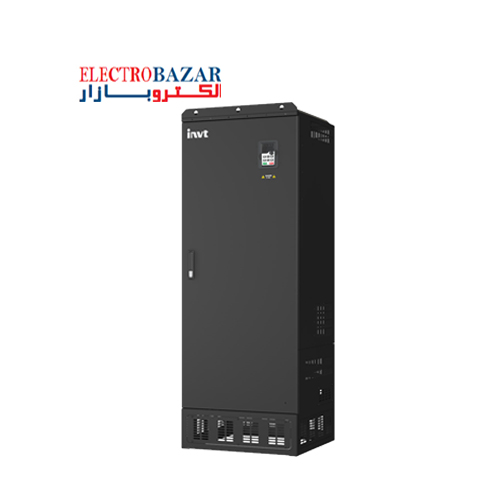

اینورتر سه فاز اینوت GD200A توان 400 کیلووات

تماس بگیرید

کدفنی: GD200A-355G/400P-4
توان: 544 اسب (400KW)
ولتاژ سه فاز ورودی: 400V
ولتاژ سه فاز خروجی: 0 الی مقدار ولتاژ ورودی
فرکانس ورودی: 60~50 هرتز
حداکثر فرکانس خروجی: 400 هرتز
قابلیت اضافه بار: 120% در 60 ثانیه
درجه حفاظت: IP20
وزن: 410kg
ابعاد (عمقxطولxعرض): 620x1700x560mm

*توجه*: مشتری گرامی با توجه به تغییرات قیمت ها بدلیل نوسانات نرخ ارز، قبل از سفارش باید قیمتها استعلام شود.

توضیحات

اینورتر سه فاز اینوت GD200A توان 400 کیلووات (۵۴۴ اسب‌بخار) از درایوهای قدرتمند و پیشرفته برند INVT است که با ولتاژ ورودی ۳۸۰ تا ۴۸۰ ولت سه فاز و جریان نامی ۷۲۰ آمپر جهت کنترل دقیق دور الکتروموتورهای آسنکرون صنعتی طراحی شده است.

در صورتی که قصد بررسی سایر مدل‌ها، استعلام قیمت یا مقایسه توان‌های مختلف این برند را دارید، می‌توانید به صفحه اصلی اینورتر اینوت مراجعه کنید. همچنین جهت مشاهده تمامی مدل‌های این سری خاص، صفحه اینورتر اینوت GD200A در دسترس شما قرار دارد تا بر اساس نیاز پروژه خود بهترین توان را انتخاب نمایید.

در جدول زیر می‌توانید مشخصات دقیق فنی و اطلاعات پلاک درایو اینوت GD200A توان 400KW / 544HP را مشاهده فرمایید:

توان دستگاه (kW)	توان اسب بخار (HP)	ولتاژ ورودی (V)	ولتاژ خروجی (V)	وزن (kg)	ابعاد (WxHxD mm)	فرکانس MAX (Hz)	جریان خروجی (A)	فیوز ورودی (A)	مقدار مقاومت (Ω)	توان مقاومت ترمز 10% (kW)	توان مقاومت ترمز 50% (kW)	توان مقاومت ترمز 80% (kW)	خنک کاری	کد فنی دستگاه
220	295	380V 3ph	380V 3ph	85	500×870×368	400	380 / 425	600 / 700	2.5	30	150	240	تهویه با فن	GD200A-200G/220P-4
250	340	380V 3ph	380V 3ph	135	680×960×388	400	425 / 480	700 / 800	2.2	33	165	264	تهویه با فن	GD200A-220G/250P-4
280	375	380V 3ph	380V 3ph	135	680×960×388	400	480 / 530	800 / 1000	2.0	38	188	300	تهویه با فن	GD200A-250G/280P-4
315	430	380V 3ph	380V 3ph	135	680×960×388	400	530 / 600	1000 / 1000	2×3.6	2×21	2×105	2×168	تهویه با فن	GD200A-280G/315P-4
355	485	380V 3ph	380V 3ph	135	680×960×388	400	600 / 650	1000 / 1000	2×3.2	2×24	2×118	2×189	تهویه با فن	GD200A-315G/355P-4
400	544	380V 3ph	380V 3ph	410	620×1700×560	400	650 / 720	1000 / 1200	2×2.8	2×27	2×132	2×210	تهویه با فن	GD200A-355G/400P-4
400 (HD)	544	380V 3ph	380V 3ph	410	620×1700×560	400	720	1200	2×2.4	2×30	2×150	2×240	تهویه با فن	GD200A-400G-4
450 (HD)	612	380V 3ph	380V 3ph	410	620×1700×560	400	820	1200	2×2.2	2×34	2×168	2×270	تهویه با فن	GD200A-450G-4
500 (HD)	670	380V 3ph	380V 3ph	410	620×1700×560	400	860	1400	2×2.0	2×38	2×186	2×300	تهویه با فن	GD200A-500G-4

جدول مشخصات فنی درایو ۴۰۰ کیلووات GD200A:

پارامتر فنی	مقدار / مشخصه
سری دستگاه	GD200A
توان نامی	400KW (۴۰۰ کیلووات)
توان به اسب بخار (Horsepower)	544 اسب بخار
ولتاژ ورودی (Input Voltage)	سه فاز 400V AC (محدوده 380V~480V)
جریان نامی خروجی (Output Current)	720 آمپر (720A)
مد کنترلی (Control Mode)	V/F Control و Sensorless Vector Control (SVC)
نسبت تنظیم سرعت	1:100 (در مد SVC)
نوع موتور قابل اتصال	الکتروموتورهای آسنکرون القایی سه فاز

ویژگی‌ها و قابلیت‌های کاربردی مدل 400KW GD200A:

درجه حفاظت بدنه IP20 مناسب نصب در تابلو برق صنعتی
دارای کنترل‌کننده داخلی PID جهت تنظیم دقیق فشار، دبی و دما
قابلیت نصب کیپد دوم (External Keypad) و جداسازی کیپد روی درب تابلو
دارای پورت ارتباطی RS-485 با پشتیبانی کامل از پروتکل شبکه Modbus RTU
امکان نصب کارت‌های توسعه آپشنال مانند Profibus-DP
قابلیت شناسایی خودکار پارامترهای موتور (Autotuning) در حالت‌های استاتیک و دینامیک
دارای منحنی منحصر‌به‌فرد S-Curve جهت راه‌اندازی و توقف کاملاً نرم در بارهای با اینرسی بالا

راهنمای رفع کدهای خطای رایج در درایو 400KW اینوت GD200A:

کد خطای CE (خطای ارتباط RS-485):

نامطابق بودن نرخ ارسال اطلاعات (Baud Rate)؛ تنظیمات شبکه مدباس را بازبینی کنید.
خطای خط در زمان نوشتن دیتای شبکه؛ صحت سیم‌کشی و بستر فیزیکی RS-485 را چک کنید.
آدرس‌دهی اشتباه درایو؛ آدرس دستگاه را در پارامترهای مربوطه اصلاح کنید.
وجود نویز شدید الکترومغناطیسی؛ استفاده از کابل شیلددار و شیلدینگ مناسب شبکه را بررسی نمایید.

کد خطای EEP (خطای حافظه EEPROM):

عدم امکان خواندن یا نوشتن پارامترها؛ جهت ریست درایو ۴۰۰ کیلووات کلید STOP/RST را فشار دهید.
خرابی سخت‌افزاری برد کنترلی یا چیپ حافظه؛ نیاز به بررسی و تعویض برد EEPROM در مرکز خدمات.

کد خطای PIDE (خطای فیدبک حلقه PID):

غیرفعال بودن سیگنال فیدبک؛ وضعیت پارامتر P17.24 را بررسی کنید.
قطعی در سیم‌کشی سنسور یا ترانسمیتر ورودی؛ اتصالات آنالوگ ورودی را تست کنید.

کد خطای SPI (قطع فاز در ورودی درایو):

قطعی یا افت ولتاژ شدید در یکی از فازهای ورودی R، S یا T؛ خط تغذیه، کنتاکتور و فیوزهای ورودی را چک کنید.

کد خطای SPO (قطع فاز در خروجی درایو):

قطعی در فازهای خروجی U، V یا W به سمت الکتروموتور؛ سلامت کابل‌های قدرت و عدم عدم‌تقارن جریان موتور را بررسی نمایید.

کد خطای TE (خطای فرآیند اتوتیونینگ Auto-tuning):

تفاوت فاحش میان توان الکتروموتور و توان درایو ۴۰۰ کیلووات؛ مد کنترلی را تنظیم یا پلاک موتور را تطبیق دهید.
وارد کردن نادرست اطلاعات پلاک موتور؛ پارامترهای موتور را مجدداً وارد کرده و در صورت امکان بار را از شفت موتور جدا کنید.

سفارش و خرید درایو GD200A اینوت (400kW):

دستگاه کنترل دور موتور اینوت GD200A با توان ۴۰۰ کیلووات مجهز به پردازنده دیجیتال DSP بوده و کنترل دقیق سرعت و گشتاور را در فرکانس‌های پایین با گشتاور راه‌اندازی بالا تضمین می‌کند.

این محصول همراه با گارانتی معتبر شرکتی و خدمات پس از فروش ارائه می‌شود. فروشگاه الکتروبازار تأمین‌کننده درایوهای صنعتی INVT، امکان ارسال این مدل به سراسر کشور را فراهم کرده است. جهت دریافت مشاوره فنی پیش از خرید، استعلام موجودی روز و ثبت سفارش مدل 400KW GD200A می‌توانید با کارشناسان بخش فروش الکتروبازار تماس بگیرید.

دانلود کاتالوگ و دفترچه های راهنمای اینورتر اینوت مدل GD200A

ویژگی ها

توضیحات تکمیلی

نام سازنده	INVT
مدل اینورتر	GD200A
توان	400 کیلو وات (540 اسب)
تعداد فاز ورودی/خروجی	سه فاز به سه فاز
نوع ولتاژ	AC
ولتاژ ورودی	400V
ولتاژ خروجی	400V
جریان خروجی	720a
قابلیت تحمل اضافه بار	سنگین-150% در 60 ثانیه, نرمال-120% در 60 ثانیه
مد کنترلی اینورتر	اسکالر (V/F), برداری با سنسور
پروتکل های ارتباطی	Modbus
فیلتر EMC	ندارد
یونیت ترمز	یونیت ترمز خارجی
توسعه پذیری	ندارد
نوع کیپد اینورتر	کیپد جداشونده
حفاظت در مقابل نفوذ گرد خاک و آب	IP20
کشور سازنده	چین
