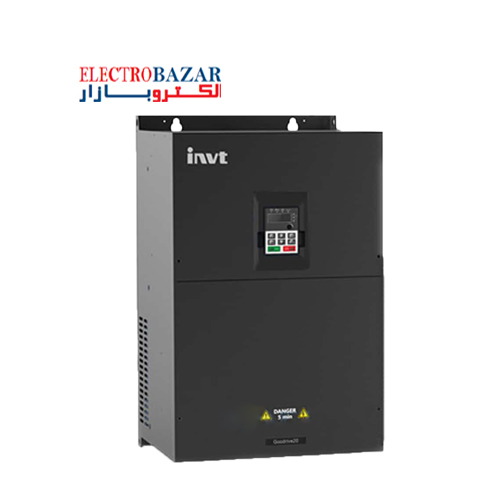

اینورتر اینوت 90 کیلووات GD20 از سری اینورتر اینوت GD20 و از محصولات کمپانی اینوت میباشد. این رنج توانی با کد فنی GD20-090G-4 شناخته میشود و جزو اینورترهای سنگینکار اینوت به شمار میرود. اینورتر سه فاز INVT GD20 توان 90kW با فن تهویه ماژولار طراحی گردیدهاست. همچنین از امکان نصب دیواری و فلنجی پشتیبانی میکند.
محصولات اینورتر اینوت بسیار حرفهای و با امکانات کمنظیر سختافزاری و نرمافزاری انتخابی اقتصادی، کارا و مقرونبهصرفه است.
اینوت با تولیدات با کیفیت بالا، فناوری نوسازی مداوم و خدمات فراتر از قیمت، روزبهروز کاربران بیشتری را برای خرید محصولات این کمپانی ترغیب کردهاست.
از ویژگیهای اصلی اینورتر اینوت 90kW سه فاز GD20 میتوان به وجود چوک DC داخلی اشاره کرد. این قطعه در اینورترهای 18.5 کیلووات و بالاتر تعبیه شدهاست. وجود چوک دی سی به صورت استاندارد کاربر را از خریداری چوک ورودی گرانقیمت و حجیم بینیاز میکند و فضای موردنیاز را کاهش میدهد. از طرفی باعث کاهش هارمونیک تولیدشده و افزایش طول عمر خازنهای DC-Link میشود. عموما برندهای رقیب فاقد این چوک هستند.
اینورتر اینوت 90 کیلووات GD20 دارای جریان خروجی 180 آمپر و جریان ورودی 168 آمپر میباشد. ابعاد این دستگاه شامل عرض 338mm، ارتفاع 554mm و عمق 329.2mm میباشد و 45 کیلوگرم وزن دارد.
برخی از مشخصات بارز اینورتر سه فاز اینوت 90 کیلووات (125HP) سری GD20
- امکان حذف و کنترل هارمونیکهای جریان شبکه و برق با راکتور پیشنهادی ورودی ACL2-110-4 در اینورتر 90 کیلووات gd20
- امکان کاهش انتشار نویز روی شبکه و تجهیزات حساس پیرامون با وجود فیلتر EMC داخلی به صورت استاندارد
- مقدار پیشنهادی مقاومت ترمز 5.4 اهم
- مقدار پیشنهادی فیوز ورودی 325 آمپر
دیتا شیت تمامی رنجهای اینورتر اینوت GD20 در جدول زیر قابل رویت میباشد. میتوانید با انتخاب مقدار کیلووات موردنظر در فیلتر زیر، اطلاعات کامل دستگاه موردنظر از جمله اینورتر سه فاز اینوت 90 کیلووات سری GD20 را مشاهده نمایید.
تنظیمات مربوط به گروه های پارامتری اینورتر اینوت سری GD20 با توان 90 کیلووات GD20-090G-4
پارامترهای عملکرد اینورترهای سری Goodrive20 به 30 گروه (P00~P29) تقسیم شدهاست. هرگروه شامل عملکردهای خاصی است. و شما می توانید با تغییر هرکدام فرمان موردنظر خود را به اینورتر بدهید. به عنوان مثال، “P08.08” به معنای کد عملکرد هشتم در گروه P8 است. گروه P29 نیز در کارخانه محفوظ است و دسترسی کاربران به این پارامترها ممنوع است. در زیر به بررسی تعدادی از این کدهای عملکردی می پردازیم. این اطلاعات امکان استفاده راحتتر از دستگاه را برای کاربران فراهم میکند.
درصورت نیاز به مشاوره رایگان درمورد انتخاب اینورتر اینوت 90 کیلووات GD20 و راهنمایی بیشتر درمورد راهاندازی دستگاه خریداری شده می توانید با همکاران حرفهای ما در قسمت فروش شرکت الکتروبازار تماس حاصل نمایید.
گروه P00: گروه عملکردی اصلی
[row style=”collapse” col_style=”dashed” col_bg=”rgb(231, 240, 245)” v_align=”equal” depth=”5″]
[col span=”4″ span__sm=”12″ align=”center”]
[ux_text text_align=”center”]
پارامتر P00.00
نام کامل: مد کنترل سرعت
این حالت به صورت پیشفرض در مقدار (1) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر سه فاز INVT GD20 توان 90kW:
- اگر مقدار این پارامتر روی 0 تنظیم شود: SVC 0
در این حالت به نصب انکودر نیازی نیست و برای کاربردهایی مناسب است که به فرکانس پایین، گشتاور زیاد جهت دقت بالا در سرعت چرخش و همچنین کنترل گشتاور نیاز دارند. نسبت به حالت 1، برای برنامههایی که نیاز به توان کمی دارند مناسبتر است.
- اگر مقدار این پارامتر روی 1 تنظیم شود: SVC 1
این حالت در موارد با کارایی بالا، با مزیت دقت بالا در سرعت چرخش و گشتاور، مناسب است. نیازی به نصب پالس انکودر ندارد.
- اگر مقدار این پارامتر روی 2 تنظیم شود: SVPWM control
این حالت در کاربردهایی که به دقت کنترل بالایی نیاز ندارند، مانند بار فن و پمپ مناسب است. یک اینورتر میتواند چندین موتور را به حرکت درآورد.
توجه: قبل از اتخاذ حالت برداری، تنظیم خودکار پارامتر موتور را انجام دهید.
[row style=”collapse” col_style=”dashed” col_bg=”rgb(231, 240, 245)” v_align=”equal” depth=”5″]
[col span=”4″ span__sm=”12″ align=”center”]
[ux_text text_align=”center”]
پارامتر P00.01
نام کامل: کانال فرمان برای اجرا
این حالت به صورت پیشفرض در مقدار (0) تنظیم شدهاست و در حالت توقف و در حال اجرا قابلتغییر میباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر اینوت 90kW سه فاز GD20:
کانال فرمان اجرای اینورتر را انتخاب کنید. فرمان کنترل اینورتر شامل: استارت، توقف، چرخش رو به جلو/عقب، دویدن و بازنشانی خطا میباشد.
- 0: در این حالت صفحهکلید، فرمان را اجرا میکند (چراغ “LOCAL/REMOT”خاموش میباشد) کنترل فرمان را با دکمههای RUN، STOP/RST روی صفحهکلید انجام دهید. کلید چندکاره QUICK/JOG را روی FWD/REVC تنظیم کنید تا عملکرد تغییر مکان (P07.02=3) و جهت حرکت را تغییر دهید. RUN و STOP/RST را به طور همزمان در حالت در حال اجرا فشار دهید تا اینورتر متوقف شود.
- 1: ترمینالها، فرمان را اجرا میکنند (چراغ “LOCAL/REMOT” چشمک میزند) کنترل فرمان در حال اجرا را با چرخش رو به جلو، چرخش معکوس، دویدن به جلو و دویدن معکوس توسط ترمینالهای چندمنظوره انجام دهید.
- 2: شبکه ارتباطی، فرمان را اجرا میکند (چراغ “LOCAL/REMOT” روشن است)؛ فرمان اجرا توسط مانیتور بالایی از طریق شبکه ارتباطی کنترل میشود.
[row style=”collapse” col_style=”dashed” col_bg=”rgb(231, 240, 245)” v_align=”equal” depth=”5″]
[col span=”4″ span__sm=”12″ align=”center”]
[ux_text text_align=”center”]
پارامتر P00.03
نام کامل: حداکثر فرکانس خروجی
این حالت به صورت پیشفرض در مقدار 50.00Hz تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر اینوت 90 کیلووات GD20:
این پارامتر برای تنظیم حداکثر فرکانس خروجی اینورتر استفاده میشود. کاربران باید به این پارامتر توجه کنند زیرا این پارامتر پایه تنظیم فرکانس و سرعت شتاب و کاهش شتاب است.
محدوده تنظیم: P00.04 ~ 400.00HZ
[row style=”collapse” col_style=”dashed” col_bg=”rgb(231, 240, 245)” v_align=”equal” depth=”5″]
[col span=”4″ span__sm=”12″ align=”center”]
[ux_text text_align=”center”]
پارامتر P00.04
نام کامل: حد بالایی فرکانس اجرا
این حالت در اینورتر سه فاز اینوت 90 کیلووات (125HP) سری GD20 به صورت پیشفرض در مقدار 50.00Hz تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر اینوت سری GD20 با توان 90 کیلووات GD20-090G-4:
حد بالای فرکانس در حال اجرا، حد بالایی فرکانس خروجی اینورتر است که کمتر یا مساوی با حداکثر فرکانس دستگاه میباشد.
محدوده تنظیم: P00.05~P00.03
[row style=”collapse” col_style=”dashed” col_bg=”rgb(231, 240, 245)” v_align=”equal” depth=”5″]
[col span=”4″ span__sm=”12″ align=”center”]
[ux_text text_align=”center”]
پارامتر P00.05
نام کامل: حد پایین فرکانس اجرا
این حالت در اینورتر اینوت 90 کیلووات GD20 به صورت پیشفرض در مقدار 0.00Hz تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر سه فاز INVT GD20 توان 90kW:
حد پایین فرکانس در حال اجرا، فرکانس خروجی اینورتر است. اگر فرکانس تنظیم شده کمتر از حد پایین باشد، اینورتر در فرکانس حد پایین کار میکند.
توجه: حداکثر فرکانس خروجی ≥ فرکانس حد بالا ≥ فرکانس حد پایین
محدوده تنظیم: : 0.00HZ~P00.04
