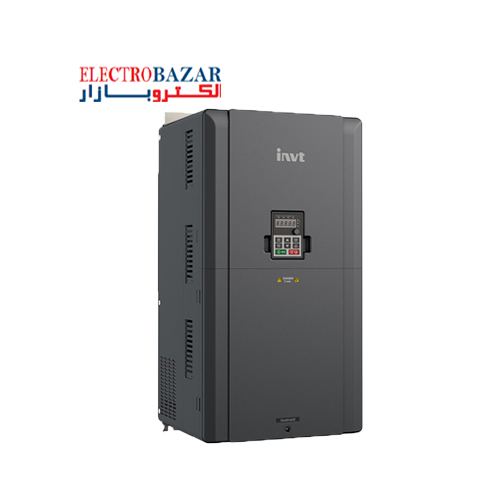

اینورتر اینوت 75 کیلووات GD20 از سری سه فاز اینورتر اینوت GD20 است و دارای مد کنترلی اسکالر (V/F) و برداری بدون سنسور میباشد. وزن این محصول 25 کیلوگرم بوده و ابعاد 282x560x238 میلیمتر را دارا میباشد. با رنج توانی 75 کیلووات و 100 اسب بخار و با جریان ورودی 139 آمپر، در خروجی درایو، مقدار 150 آمپر جریان ایجاد میکند.
کمپانی اینوت با تجهیز اینورتر سه فاز INVT GD20 توان 75kW با انواع امکانات نرمافزاری ازجمله کنترلر PID، کنترلر PLC، شبکه ارتباطی RS485، قابلیت Auto-tune کردن و مجهز به اقدامات حفاظتی مختلف در برابر خطاها و… توانسته اعتماد بالای کاربران را جلب نماید. درنتیجه این محصول را جزو کاربردیترینها در بازار عرضه کند و به رتبه بالای فروش برساند.
اینورتر اینوت 75kW سه فاز GD20 از نظر امکانات سختافزاری نیز از کیفیت بالایی برخوردار است. از جمله پشتیبانی از روشهای نصب متنوع، مجهز بودن به نمایشگر جداشونده، مجهز به فن خنککننده، دارا بودن چوک دیسی داخلی و…
جهت آگاهی بیشتر از رنجهای توانی اینورتر اینوت و لیست قیمت فروش میتوانید با کارشناسان ما در شرکت معتبر الکتروبازار ارتباط برقرار کرده و نسبت به خرید محصولات این مدل پرکابرد اقدام نمایید.
برخی دیگر از مشخصات اینورتر اینوت 75 کیلووات GD20
- دارای پروتکل ارتباطی مدباس
- دارای فرکانس خروجی MAX 400 هرتز
- مقدار پیشنهادی مقاومت ترمز 6.5 اهم
- مقدار پیشنهادی فیوز ورودی 250 آمپر
- امکان کنترل حرفهای گشتاور
دیتا شیت تمامی رنجهای اینورتر اینوت GD20 در جدول زیر قابل رویت میباشد. میتوانید با انتخاب مقدار کیلووات موردنظر در فیلتر زیر، اطلاعات کامل دستگاه موردنظر از جمله اینورتر سه فاز اینوت 75 کیلووات (100HP) سری GD20 را مشاهده نمایید.
فیلتر EMC C3
با توجه به افزایش انواع ادوات الکتریکی و افزایش ارتباطات بین آنها در تمامی صنایع، بیمارستانها و تجهیزات نظامی نمیتوان از برهمکنش این دستگاهها بر یکدیگر و ایجاد تداخلات صرفنظر نمود. به این تداخلات مغناطیسی که روی جریان اصلی دستگاه تاثیر میگذارد EMI یا Electromagnetic Interference گفته میشود. گاهی این تداخلات و آلودگیهای مغناطیسی در محیط به اندازهای میشود که کارکرد دستگاهها از جمله اینورتر اینوت سری GD20 با توان 75 کیلووات GD20-075G-4 را تحت تاثیر شدید قرار میدهد. حتی باعث از کار افتادن دستگاه میشود. بنابراین امروزه استفاده از فیلتر در تجهیزات حساس امری اجتنابناپذیر شده است.
منبع نویز EMI میتواند ناشی از نویزهای اطراف مانند تداخل حاصل از القای الکترومغناطیسی یا برهمنهی با دیگر امواج الکترومغناطیسی منتشرشده در فضا باشد. حتی نویزهایی باشند که در نتیجه عملکرد داخلی خود دستگاه به مانند اجزای داخلی خود اینورتر اینوت 75 کیلووات GD20 ایجاد میشود.
علمی که به بررسی انتشار یا جذب نویزهای EMI میپردازد EMC یا سازگاری الکترومغناطیسی نامیده میشود. به عبارت بهتر ایجاد و یا دریافت EMI یک پدیده میباشد ولی EMC یک ویژگی یا خاصیت است که به بررسی رفتار تجهیزات در محیط EMI میپردازد.
سازگاری الکترومغناطیسی استاندارد یا EMC در اینورتر از جمله اینورتر سه فاز INVT GD20 توان 75kW به این صورت میباشد که این دستگاه در یک محیط با وجود نویز EMI به درستی کار کند. همچنین مقدار نویز تولید شده توسط خود دستگاه در محیط اطراف نباید به حدی باشد که عملکرد سایر تجهیزات را مختل نماید.
محل نصب فیلتر
فیلترهای تداخلات مغناطیسی میتوانند هم در قسمت ورودی و هم در قسمت خروجی اینورتر اینوت 75kW سه فاز GD20 نصب گردند.
فیلتر در قسمت ورودی جهت کاهش تداخلهای به وجود آمده در حین کار با دستگاههای جانبی مورد استفاده قرار میگیرد. از فیلتر در قسمت خروجی میتوان برای کاهش نویز رادیویی ایجاد شده بین اینورتر و موتور و همچنین جریان نشتی کابلهای هدایتی استفاده کرد.
فیلتر EMC C3 داخلی
برخی از اینورترها به مانند اینورتر اینوت 75 کیلووات GD20 به صورت استاندارد مجهز به فیلتر EMC C3 داخلی میباشند. در برخی دیگر نیاز است در صورت ضرورت به صورت آپشنال تهیه شود.
اینورترهای اینوت GD20 در سطح ولتاژ 380 ولت توانهای 4 کیلووات و بالاتر دارای فیلتر C3 داخلی می باشند. در سطح ولتاژ 220 ولت نیز توانهای 1.5 کیلووات و بالاتر مجهز به فیلتر C3 داخلی هستند. وجود این تجهیز از جمله ویژگیهای بارز مدل GD20 و اینورتر سه فاز اینوت 75 کیلووات (100HP) سری GD20 میباشد. که این مشخصه همواره کاربران را نسبت به خرید این مدل ترغیب کرده است.
دستورالعمل نوع فیلتر
[ux_image_box img=”9433″ image_width=”80″]
دستورالعمل نوع فیلتر
فیلترهای ورودی EMC C3
جدول زیر فیلترهای EMC C3 که در برخی رنجها وجود ندارند را نشان میدهد. میتوانید در صورت نیاز متناسب با کد فنی اینورتر مربوطه نسبت به تهیه آن اقدام نمایید.اینورتر اینوت سری GD20 با توان 75 کیلووات GD20-075G-4 به صورت استاندارد دارای این قطعه میباشد.
[ux_image_box img=”9434″ image_width=”80″]
فیلترهای ورودی EMC C3
روش نصب فیلتر C3
مراحل نصب فیلتر C3 به شرح زیر است:
- کابل فیلتر را مطابق برچسب به ترمینال ورودی اینورتر مربوطه وصل کنید.
- فیلتر را با پیچ های M3*10 روی اینورتر ثابت کنید (مانند تصویر).
[ux_image_box img=”9435″ image_width=”80″]
روش نصب فیلتر EMC C3
