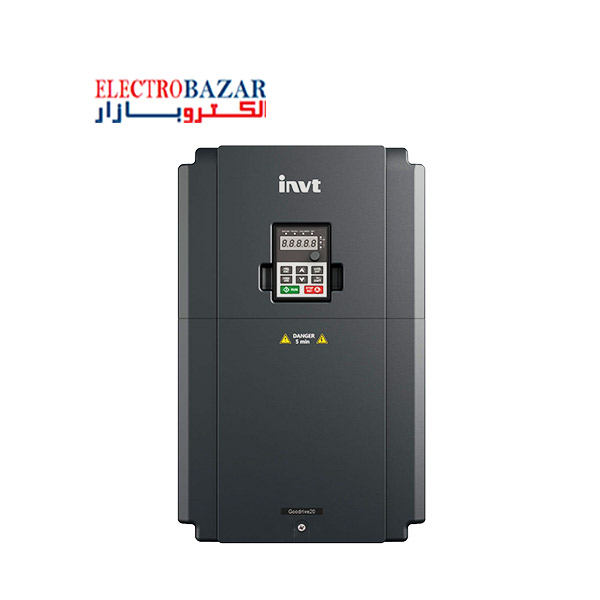

اینورتر اینوت 37 کیلووات GD20 از سری اینورتر اینوت GD20 میباشد که میتوان گفت از نظر عملکرد و امکانات سختافزاری و نرمافزاری در رده بهترینها و کاربردیترینها قرار میگیرد و رتبه فروش بالایی را به خود اختصاص دادهاست. برای اطلاع از سایر مدل های اینوت نیز میتوانید به صفحه اینورتر اینوت مراجعه نمایید.
رنج توانی 37 کیلووات با پلاک فنی GD20-037G-4 شناخته میشود و دارای جریان خروجی 75A میباشد. فرکانس ورودی این دستگاه 60~50 هرتز بوده و ماکزیمم فرکانس خروجی 400Hz است. فن تهویه اینورتر اینوت سری GD20 با توان 37 کیلووات GD20-037G-4، جهت تعمیرات و نگهداری آسان برای کاربر به صورت ماژولار طراحی گردیدهاست.
این نوع اینورتر با ابعاد 250x400x202mm و وزن 15.5kg عرضه میگردد. برخلاف مدلهای رقیب که تا 22کیلووات به صورت استاندارد دارای یونیت بریک داخلی هستند، این قطعه در اینورترهای اینوت مدل GD20 از رنج 0.4کیلووات تا 37کیلووات موجود است که علاوه بر صرفهجویی در هزینه، کاهش فضای مورد استفاده را نیز به دنبال دارد.
از دیگر امکانات نرمافزاری درایو (اینورتر) invt اینوت سه فاز توان 37 کیلووات کاربری عمومی و سنگین، وجود پروتکل ارتباطی Modbus با رابط RS485 میباشد. این ارتباط نسبت به ارتباط RS232 جدیدتر و کاملتر میباشد. ارتباط RS485 محدود به ارتباط بین دو تجهیز نیست و میتواند ارتباط بین چندین تجهیز را به یکدیگر مدیریت کند و به عبارتی کانال ارتباطی یا باس را تشکیل میدهد. از دیگر مزایای این ارتباط بیشتر بودن نرخ انتقال اطلاعات و در نتیجه برقراری ارتباط سریعتر میباشد. در این ارتباط از جمله در اینورتر اینوت 37 کیلووات GD20 نویز تاثیر کمتری روی اطلاعات دارد و همچنین بیشترین طول کابل میتواند حداکثر تا 1200متر باشد.
برخی دیگر از قابلیتهای فنی اینورتر اینوت 37kW سه فاز سری GD20:
- دارای دقت کنترل گشتاور 10%
- مجهز به چراغ الایدی Trip جهت آگاهی کاربر از وجود هشدار یا خطا
- امکان نصب دیواری و فلنجی برای رنجهای توانی 4 کیلووات و بالاتر
- تجهیز شده با فیلتر EMC داخلی در رنجهای توانی 4 کیلووات و بالاتر در سطح ولتاز 380 ولت
دیتا شیت اینورتر 37 کیلووات اینوت invt در جدول زیر قابل رویت میباشد. میتوانید با انتخاب مقدار کیلووات در فیلتر زیر تمام اطلاعات دستگاه موردنظر را مشاهده نمایید.
اطلاعات موجود در صفحه نمایش کیپد:
تنظیمات خاصی برای نمایش پارامترهای مختلف در نمایشگر کیپد در اینورترهای سری Goodrive20 اینوت وجود دارد که به چند مورد اصلی تقسیم میشوند:
- پارامترهای حالت توقف
- پارامترهای حالت اجرا
- حالت ویرایش پارامترهای function code
- حالت هشدار خطا
- و…
وضعیت نمایش پارامترها در حالت توقف:
وقتی اینورتر اینوت 37 کیلووات GD20 در حالت توقف میباشد، مطابق شکل زیر، صفحه نمایش کیپد پارامترهایی را روی صفحه، نمایش خواهد داد. با انجام تنظیمات مربوط به گروه P07.07 میتوانید انتخاب کنید که چه پارامترهایی در حالت توقف روی صفحه نمایشگر کیپد وجود داشتهباشد یا وجود نداشتهباشد. 14 مورد از پارامترها هستند که میتوانید انتخاب کنید:
- تنظیم فرکانس
- ولتاژ bus
- وضعیت ترمینالهای ورودی
- وضعیت ترمینالهای خروجی
- تنظیم مقدار گشتاور در اینورتر از جمله در اینورتر اینوت سری GD20 با توان 37 کیلووات GD20-037G-4
- PID given
- PID feedback
- AI1
- AI2
- AI3
- HID
- PLC و وضعیت فعلی سرعت های چند مرحله ای
- مقدار شمارش پالس
- length value
[ux_image_box img=”9204″ image_height=”75%” image_width=”48″]
وضعیت نمایش پارامترها در حالت توقف
نمایش پارامترهای حالت اجرا:
وقتی اینورتر دستورات مربوط به اجرا را دریافت میکند. وارد مرحله اجرا خواهد شد و کی پد اطلاعات حالت اجرا را نمایش خواهد داد. چراغ الایدی RUN/TUNE روی کیپد روشن است و جهت چرخش یعنی FWD/REV با جهت جریان فعلی تعیین میشود.
در درایو (اینورتر) invt اینوت سه فاز توان 37 کیلووات کاربری عمومی و سنگین، در حالت اجرا 23 پارامتر وجود دارد که میتوانید با تنظیم گروه P07.05 و P07.06 انتخاب کنید کدامیک روی صفحه نمایش کیپد وجود داشتهباشد یا وجود نداشتهباشد. شامل:
- فرکانس درحال اجرا
- تنظیم فرکانس
- ولتاژ bus
- ولتاژ خروجی
- گشتاور خروجی
- PID given
- PID feedback
- وضعیت ترمینالهای ورودی
- وضعیت ترمینالهای خروجی
- تنظیم مقدار گشتاور
- length value
- وضعیت فعلی سرعتهای چندمرحلهای
- درصد اضافه بار اینورتر به مانند اینورتر اینوت 37 کیلووات GD20
- مقدار شمارش پالس
- PLC
- AI1
- AI2
- AI3
- HID
- درصد اضافه بار موتور
- ramp given value
- سرعت خطی
- جریان ورودی AC
[ux_image_box img=”9205″ image_height=”75%” image_width=”48″]
نمایش پارامترهای حالت اجرا
حالت هشدار خطا:
اگر اینورتر سیگنال خطا را تشخیص دهد وارد حالت نمایش قبل از زنگ هشدار خطا خواهد شد. کیپد کد خطا را با چشمک زدن نمایش خواهد داد و چراغ الایدی TRIP روی کیپد روشن میشود. reset کردن خطا در اینورتر اینوت 37kW سه فاز سری GD20 میتواند به وسیله دکمه STOP/RST یا ترمینالهای کنترلی و یا با تنظیمات پروتکلهای ارتباطی انجام شود.
[ux_image_box img=”9206″ image_height=”75%” image_width=”48″]
حالت هشدار خطا
حالت ویرایش پارامترهای function code:
در حالت توقف، اجرا و یا خطا دکمه PRG/ESC را برای وارد شدن به حالت ویرایش فشار دهید. ( اگر پسورد وجود داشت اطلاعات مربوط به گروه P07.00 را مشاهده نمایید.) وضعیت ویرایش در دو کلاس از منو نمایش داده میشود و در اینورترهای GD20 به مانند اینورتر 37 کیلووات اینوت invt با این ترتیب است:
function code group/function code number→function code parameter
خرید اینورتر اینوت:
برای مشاوره رایگان درمورد انتخاب محصول مورد نیاز خود متناسب با نوع کاربری و همچنین مطابق رنج توانی الکتروموتور مربوطه میتوانید با همکاران ما در شرکت معتبر الکتروبازار ارتباط برقرار نمایید و نسبت به خرید اقدام کنید. همکاران ما با ارائه لیست قیمت و مشاوره درمورد محصول، خریدی مطمئن را برای شما فراهم میکنند. امکان ارسال به سراسر کشور نیز وجود دارد.
اینورتر اینوت 37 کیلووات GD20 و تمامی محصولات اینوت دارای گارانتی شرکتی و خدمات پس از فروش می باشند. این مدل مجهز به انواع اقدامات حفاظتی در برابر اضافه ولتاژ، اضافه جریان، افت ولتاژ، اتصال کوتاه و… می باشد و باعث شده جایگاه منحصر به فرد خود را در بازار ایران داشته باشد. شما میتوانید جهت خرید اینورتر اینوت سری GD20 با توان 37 کیلووات GD20-037G-4 با شمارههای الکتروبازار تماس حاصل نمایید:
