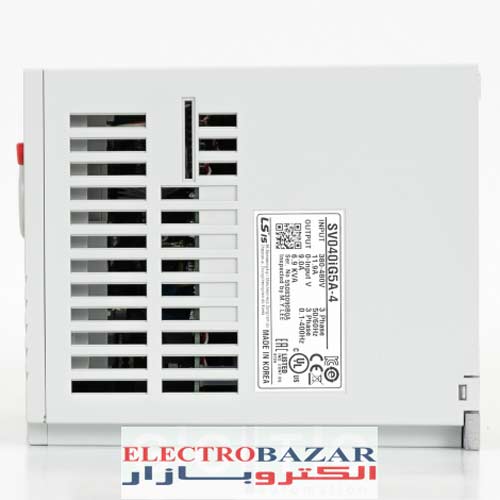

اینورتر LS ال اس 4 کیلووات IG5 با کد فنی SV040IG5A-4 دارای ولتاژ ورودی سه فاز 380 ولت و ولتاژ خروجی سه فاز 380 ولت میباشد. جریان خروجی اینورتر ls مقدار 9 آمپر و حداکثر فرکانس خروجی آن 400 هرتز میباشد. برای حفاظت ورودی، کمپانی سازندهی این دستگاه فیوز ورودی 20 آمپری از نوع تندسوز (AR) پیشنهاد کرده است. اما در صورت بیشتر بودن مقدار توان برگشتی، باید مقدار توان بالاتری نیز در نظر گرفت. مشخصات چوک ورودی پیشنهادی برای اینورتر ls ig5aجهت کاهش اثرات مخرب نوسانات برق ورودی و کاهش هارمونیک مقدار 2.34 میلیهانری، 10 آمپر میباشد. ترمینالهای فرمان این دستگاه شامل 8 ورودی دیجیتال، 2 ورودی آنالوگ، دارای 2 خروجی رلهای و یک خروجی آنالوگ میباشد و شبکه صنعتی آن از نوع مدباس است.
در این دستگاه برای کابلهای ورودی قدرت S ،R و T سطح مقطع 2 میلیمترمربع، برای کابلهای خروجی قدرت V ،U و W سطح مقطع 2 میلیمترمربع و برای کابل ارت Ground نیز سطح مقطع 2 میلیمترمربع پیشنهاد میشود.
در برخی از کاربریها مثل جرثقیل، بالابر، دستگاههای خشککن، دستگاههای سانتریفیوژ، چرخهای لنگر و… الکتروموتور به دلیل انرژی برگشتی در حین کارکرد و یا نیاز به توقف سریع به حالت ژنراتور میرود. این یعنی انرژی تولیدشده در حالت ژنراتوری به سمت اینورتر برگشت داده میشود که در این صورت این انرژی برگشتی باید توسط مقاومت ترمزی که بهصورت خارجی به اینورتر وصل میشود تخلیه شود. مشخصات این مقاومت ترمز برای این محصول (پیشفرض کارخانهای) باید 130 اهم و با توان (پیشفرض کارخانهای) 600 وات باشد. در صورت بیشتر بودن مقدار انرژی برگشتی، باید اندازه این توان برگشتی محاسبه و مقدار توان بالاتری برای مقاومت ترمز در نظر گرفت.
اینورتر ال اس 4KW سری ig5a جهت خنککاری دارای فن داخلی میباشد، اما در صورت نصب این دستگاه داخل تابلو باید حتماً یک عدد فن و فیلتر بهنحوه صحیح روی تابلو نصب شود تا خنککاری فضای بسته داخل تابلو بهنحو صحیح انجام شود. قابل ذکر است فن تعبیه شده در اینورتر بهصورتی است که امکان تعویض آسان آن فراهم میباشد. همچنین جهت کاهش صدا در محیط نصب، با توجه به وضعیت کار دستگاه سرعت این فن کنترل میشود تا حداقل نویز صدایی در محیط ایجاد شود.
*نکته*:
قبلاً شرکت LS اینورتر 3.7 کیلووات مدل IG5 تولید میکرد اما در حال حاضر آن دستگاه با همان مشخصات در رنج توانی 4KW تولید و عرضه میشود.
توجه: جهت مشاهد دیتاشیت انواع رنجهای توانی اینورتر LS ال اس میتوانید توان مد نظر را در جدول زیر انتخاب و مشخصات را مشاهده نمایید.
توان خروجی (kW)
توان خروجی (HP)
ولتاژ ورودی (V)
جریان خروجی (A)
کد فنی دستگاه
ولتاژ خروجی (V)
ابعاد (WxHxD mm)
وزن (kg)
جریان فیوز ورودی پیشنهادی (A)
مقدار مقاومت ترمز پیشنهادی (Ω)
توان مقاومت ترمز پیشنهادی (W)
فرکانس MAX (Hz)
خنک کاری
0.37
0.5
380V-3ph
1
SV004IG5A-4
380V-3ph
70×128×130
0.76
5
1200
100
400
بدون فن
0.75
1
380V-3ph
3
SV008IG5A-4
380V-3ph
70×128×130
0.77
10
600
250
400
تهویه با فن
1.5
2
380V-3ph
4
SV015IG5A-4
380V-3ph
100×128×130
1.12
10
300
300
400
تهویه با فن
2.2
3
380V-3ph
6
SV022IG5A-4
380V-3ph
140×128×155
1.84
10
200
400
400
تهویه با فن
3.7
5
380V-3ph
8
SV037IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
4.0
5.5
380V-3ph
9
SV040IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
5.5
7.5
380V-3ph
12
SV055IG5A-4
380V-3ph
180×220×170
3.66
20
85
1000
400
تهویه با فن
7.5
10
380V-3ph
16
SV075IG5A-4
380V-3ph
180×220×170
3.66
30
60
1200
400
تهویه با فن
11
15
380V-3ph
24
SV110IG5A-4
380V-3ph
235×320×190
9.00
35
40
2000
400
تهویه با فن
15
20
380V-3ph
30
SV150IG5A-4
380V-3ph
235×320×190
9.00
45
30
2400
400
تهویه با فن
18.5
25
380V-3ph
39
SV185IG5A-4
380V-3ph
260×410×209
13.30
60
20
3600
400
تهویه با فن
22
30
380V-3ph
45
SV220IG5A-4
380V-3ph
260×410×209
13.30
70
20
3600
400
تهویه با فن
0.37
0.5
220V-1ph
3
SV004IG5A-2
220V-3ph
70×128×130
0.76
10
300
100
400
بدون فن
0.75
1
220V-1ph
5
SV008IG5A-2
220V-3ph
70×128×130
0.77
10
150
250
400
تهویه با فن
1.5
2
220V-1ph
8
SV015IG5A-2
220V-3ph
100×128×130
1.12
15
60
300
400
تهویه با فن
2.2
3
220V-1ph
12
SV022IG5A-2
220V-3ph
140×128×155
1.84
25
50
400
400
تهویه با فن
3.7
5
220V-1ph
16
SV037IG5A-2
220V-3ph
140×128×155
1.89
30
50
600
400
تهویه با فن
4.0
5.5
220V-1ph
17
SV040IG5A-2
220V-3ph
140×128×155
1.89
30
33
600
400
تهویه با فن
5.5
7.5
220V-1ph
24
SV055IG5A-2
220V-3ph
180×220×170
3.66
30
20
1000
400
تهویه با فن
7.5
10
220V-1ph
32
SV075IG5A-2
220V-3ph
180×220×170
3.66
50
15
1200
400
تهویه با فن
11
15
220V-1ph
46
SV110IG5A-2
220V-3ph
235×320×190
9.00
70
10
2000
400
تهویه با فن
15
20
220V-1ph
60
SV150IG5A-2
220V-3ph
235×320×190
9.00
100
8
2400
400
تهویه با فن
18.5
25
220V-1ph
74
SV185IG5A-2
220V-3ph
260×410×209
13.30
100
5
3600
400
تهویه با فن
22
30
220V-1ph
88
SV220IG5A-2
220V-3ph
260×410×209
13.30
125
5
3600
400
تهویه با فن
ویژگیهای اینورتر LS ال اس 4 کیلووات IG5:
درایو ls توان 4 کیلووات IG5 دارای عملکرد قدرتمند و ارتقاءیافته: IG5A بههمراه توابع داخلی قدرتمند، کنترل برداری بدون سنسور، کنترل PID و محافظت در برابر خطای زمین، به بازار عرضه شده است.
کنترل برداری بدون سنسور: کنترل برداری بدون سنسور داخلی، کنترل سرعت فوقالعاده و گشتاور بالا را فراهم میکند.
حفاظت خطای زمین در حین کار: حفاظت در برابر خطای زمین در ترمینال خروجی در حین کار امکانپذیر میباشد.
کنترل آنالوگ از 10- ولت تا 10 ولت: ورودی سیگنالهای آنالوگ از 10- ولت تا 10 ولت عملکردی کاربرپسند را هنگام کار با اینورتر فراهم میکند.
کنترل PID داخلی: عملکرد PID داخلی، امکان کنترل سرعت جریان، فشار روغن، دما و غیره را بدون نیاز به کنترلکننده اضافی در اینورتر فراهم میکند.
واحد ترمز دینامیکی داخلی: بهمنظور انجام ترمز سریع در حالت ژنراتوری و تخلیه انرژی برگشتی روی مقاومت ترمز به کار گرفته میشود و بهصورت استاندارد در تمامی رنجهای توانی مدل IG5 تعبیه شده است.
شبکه داخلی RS-485: ارتباط داخلی RS-485 جهت کنترل و نظارت از راه دور، ارتباط بین IG5A و سایر تجهیزات را پشتیبانی میکند.
ابعاد کوچک: ابعاد کوچک این مدل باعث صرفهجویی در هزینه در کاربردهای مختلف میشود. ارتفاع مشابه از 0.4 تا 4 کیلووات (128 میلیمتر)
منطبق بر استانداردهای جهانی CE UL: سری IG5A با استانداردهای CE و UL مطابقت دارد.
پشتیبانی از هر دو نوع ورودی PNP/NPN: استفاده از هر دو ورودی NPN یا PNP در درایو فرکانس متغیر IG5A امکانپذیر است.
شرایط محیطی مناسب برای نصب اینورتر ls:
اینورتر 5.5 اسب ls سری IG5 باید در محیطی که شرایط زیر را داشته باشد، نصب شود:
دستگاه باید در محیط بسته، همراه با سقف برای جلوگیری از ریزش باران و تابش نور مستقیم نصب شود.
دمای محیط نصب IG5A باید در بازهی 10- تا 50+ درجه سانتیگراد باشد. هنگامی که از درایو درون تابلو استفاده میکنید، حتما از فن یا خنککننده مناسب استفاده کنید.
رطوبت محیط نصب اینورتر باید کمتر از RH90% و بدون هر گونه بخار باشد.
دمای انبار نگهداری این دستگاه باید در بازهی 20- تا 60+ درجه سانتیگراد باشد.
حداکثر لرزش قابل تحمل 10 تا 20 هرتز در 8M/S2 و 55 هرتز در 509M/S2 باشد.
اینورتر را در محیطی عاری از روغن، گردوغبار، مواد رادیواکتیو، مواد آتشزا، لرزشهای شدید، کلریدها، نور مستقیم خورشید و خوردههای فلز نصب کنید.
اینورتر را عمودی نصب کنید تا حداکثر اثر خنککنندگی را دارا باشد.
نصب و سیمبندی اینورتر LS ال اس 4 کیلووات IG5:
اینورتر ls مدل SV040IG5A-4 را در محلی نصب کنید که از نظر لرزش ایمن (L509M/S2) بوده و همچنین محدوده دمای آن حداکثر 10- تا 50 درجه باشد. همانطور که در شکل زیر مشاهده میکنید، اگر در اطراف اینورتر حرارت بالایی وجود دارد که میتواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید.
مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید، حتما به فاصله استاندارد آنها و سیستم تهویه مناسب توجه کنید.
خصوصیات ترمینال کنترلی اینورتر ls ig5a:
ترمینالهای P1 تا P8: ورودی Multi-function T/M 1-8
ترمینال 3A: اتصال رله خروجی A (کمتر از 1 آمپر، AC 250V)
ترمینال 3B: اتصال رله خروجی B (کمتر از 1 آمپر، DC 30V)
ترمینال 3C: پایه مشترک رلههای Multi-function

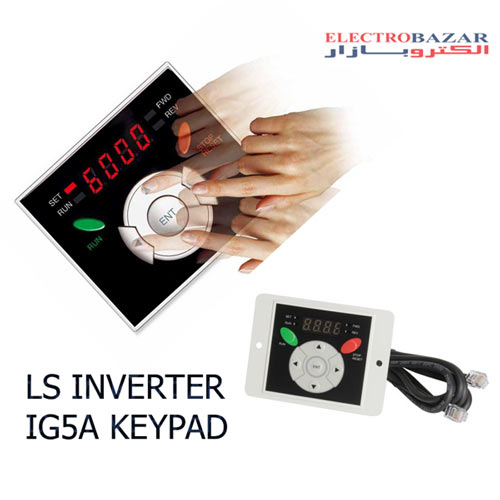

ویژگیهای Keypad اینورتر ls سری IG5:
اینورتر ال اس 4KW سری ig5a دارای هفت کلید و یک نمایشگر LED چهاررقمی بر روی کیپد خود میباشد. کلیدهای جهت راست و جهت چپ برای حرکت بین گروههای پارامتری و کلیدهای جهت بالا و پایین نیز برای حرکت بین پارامترهای هر گروه و برای تغییر مقدار عددی داخل پارامتر به کار میروند. از کلید Enter نیز برای وارد شدن به پارامترها و برای ذخیره کردن تغییرات استفاده میشود. تنظیم پارامترها با استفاده از 4 کلید بسیار آسان است.
دکمه RUN: فرمان شروع چرخش به موتور
دکمه STOP/RESET: فرمان RESET وقتی خطایی رخ میدهد و STOP فرمان ایست به حرکت موتور
دکمه UP: برای افزایش مقادیر جاری
دکمه Down: برای کاهش مقادیر جاری
دکمه Left: برای پرش به گروه پارامترهای دیگر یا جابجایی مکاننما به سمت چپ برای تغییر مقدار متغیر استفاده میشود.
دکمه Right: برای پرش به گروه پارامترهای دیگر در درایو ls توان 4 کیلووات IG5 یا جابجایی مکاننما به سمت راست برای تغییر مقدار متغیر استفاده میشود.
دکمه ENT: برای تأیید مقدار پارامتر یا ذخیره تغییرات پارامتر به کار میرود.
نمایش FWD: وقتی موتور در حالت راست گرد است، روشن میشود. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
نمایش REV: وقتی موتور در حالت چپ گرد است، روشن میشود. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
نمایش RUN: وقتی موتور در حالت چرخش است، روشن میشود. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
نمایش SET: وقتی پارامتر را تنظیم میکنید، روشن است. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
segment7: وضعیت عملیات و اطلاعات پارامترها را نشان میدهد.
جابجایی به گروههای دیگر در اینورتر LS ال اس 4 کیلووات IG5:
اینورتر 5.5 اسب ls سری IG5 مطابق با شکل بالا دارای چهار گروه پارامتر میباشد:
Drive GROUP: شامل پارامترهای پایه و ضروری در وضعیت Run میباشد. مانند Taraget Frequencey (فرکانس نشان)، زمان Accel/Decel (مدت زمان افزایش شتاب حرکت و کاهش شتاب حرکت).
Function group1: شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.
Function group1: شامل پارامترها و توابع پیشرفته مانند کنترل PID.
I/O group: شامل پارامترهایی ضروری جهت ایجاد توالی و استفاده از ترمینالهای ورودی و خروجی چندمنظوره (Multi-function).
مطابق شکل زیر برای جابهجایی گروهها میتوانید از کلیدهای راست و چپ کیپد روی اینورتر استفاده کنید:
توابع حفاظتی اینورتر ls ig5a:
گرم شدن بیش از حد اینورتر: اگر بهعلت خراب بودن فن یا گیر کردن جسم خارجی بین پرههای آن، دمای خنککننده (heat sink) بیش از اندازه بالا رود، اینورتر خروجی را قطع میکند.
فقدان فاز خروجی: اگر یک فاز یا بیشتر از فازهای خروجی (W,V,U) قطع شود، اینورتر متوجه شده و خروجی را قطع میکند.
ولتاژ اضافی: اگر به هر دلیلی ولتاژ DC در برد اصلی زیادتر از مقدار نرمال شود وقتی موتور به آهستگی حرکت میکند، خروجی را قطع میکند.
کم شدن ولتاژ از حد مجاز: اگر ولتاژ DC کمتر از 180V بشود، چون باعث کم شدن از حد گشتاور شده و یا دما بسیار بالا میرود، اینورتر خروجی را قطع میکند.
فقدان فاز ورودی: در صورتیکه یکی از ورودیهای T,S,R وصل نباشد، خروجی اینورتر مسدود میشود.
خطایابی خودکار: این پیغام زمانی که IGBT خراب شده باشد، نمایان میگردد یا زمانیکه خروجی اتصال کوتاه شده یا خطای زمین رخ داده باشد و یا فاز خروجی اینورتر باز مانده باشد.
خطا در ذخیره پارامتر: زمانیکه در ذخیره کردن تنظیمات پارامتر در حافظه مشکلی پیش بیاید، این پیغام نشان داده میشود.
خطای سختافزاری اینورتر: زمانی که در مدارات کنترلی اینورتر ls مدل SV040IG5A-4 خطایی رخ دهد، این پیغام دیده میشود.
بروز خطا در ارتباط: زمانی که اینورتر در ارتباط با keypad به مشکل برخورد، این پیغام دیده میشود.
خطای فن خنککننده: زمانیکه فن خنککننده اینورتر دچار مشکل شود، این پیغام دیده میشود.
خطای کنترل ترمز اینورتر: زمانیکه کنتزلکننده ترمز، از مقدار جاری تعریف شده کمتر شود، بدون اینکه ترمز باز شود، خروجی قطع میشود.
باز بودن NTC: وقتی مقاومت حرارتی NTC به اینورتر متصل نباشد، خروجی قطع شده و پیغام فوق دیده میشود.
معرفی انواع اینورتر ls ig5a:
گروه صنعتی LG، سومین شرکت بزرگ کره جنوبی است که در زمینههای الکترونیک، موبایل و محصولات پتروشیمی فعالیت گستردهای در جهان دارد. زمینههای فعالیت اصلی این شرکت رنج کاملی از محصولات الکترونیکی را در سبد تولیدات خود دارد. این شرکت با اضافه کردن خانواده اتوماسیون صنعتی با نام تجاری LS توانست در زمان کوتاهی، قسمت بزرگی از بازار جهانی را در اختیار خود بگیرد. شرکت LG کره جنوبی در سال 2003 به سه گروه GS ،LG و LS تقسیم شد.
LS اولین شرکت خصوصی کشور کره است که دارای مرکز آزمایش نیروی برق با توان 1500MWA برای تست اتصال کوتاه و تأسیسات تست فشار قوی میباشد. ال اس هم اکنون دارای 4 کارخانه در کره جنوبی و 3 کارخانه در سایر کشورها میباشد. در زمینه آزمایش و کالیبراسیون موسسه KOLAS، شرکت LSIS را بهعنوان یک مرکز آزمایش کالیبراسیون حرفهای به رسمیت شناخته است. گروه LS در زمینه تجهیزات اتوماسیون صنعتی، یکی از قطبهای مهم این بخش در صنایع مختلف از قبیل نفت و گاز، سیمان، صنایع غذایی و… میباشد که بهعلت کیفیت، تنوع زیاد و قیمت رقابتی در ایران نیز از استقبال بسیار خوبی برخوردار است.
کمپانی LS، از برجستهترین تأمینکنندههای تجهیزات برق صنعتی فشار ضعیف تا فشار قوی میباشد که یکی از محصولات این کمپانی اینورتر ال اس 4KW سری ig5a میباشد. اینورترهای iG5A در ﻣﺤﺪودﻩ 0.4 کیلووات تا 22 ﮐﻴﻠﻮوات تولید میشود.
