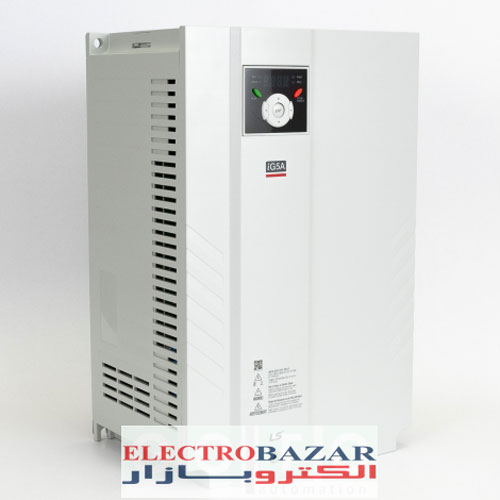

اینورتر LS ال اس 22 کیلووات IG5 با کد فنی SV220IG5A-4 دارای ولتاژ ورودی 400V-3ph، ولتاژ خروجی 400V-3ph، جریان خروجی 45A و فرکانس خروجی 400Hz میباشد و فیوز ورودی تندسوز با جریان 70A برای حفاظت ورودی آن توسط سازنده پیشنهاد میشود.
باتوجه به نوع کاربری، اگر این مدل از اینورتر ls دارای انرژی برگشتی باشد و حالت ژنراتوری وجود داشته باشد، جهت تخلیه انرژی برگشتی، مقدار مقاومت 20Ω با توان مقاومت 3600W پیشنهاد میشود. اما در صورت بیشتر بودن مقدار توان برگشتی، باید مقدار توان بالاتری نیز در نظر گرفت.
در اینورتر ال اس 22KW سری ig5a چوک ورودی با مقدار 0.39mH,58A مورد استفاده قرار میگیرد. برای کابلهای ورودی قدرت S ،R و T سطح مقطع 22mm2، برای کابلهای خروجی قدرت V ،U و W سطح مقطع 14mm2 و برای کابل Ground نیز سطح مقطع 14mm2 پیشنهاد میشود.

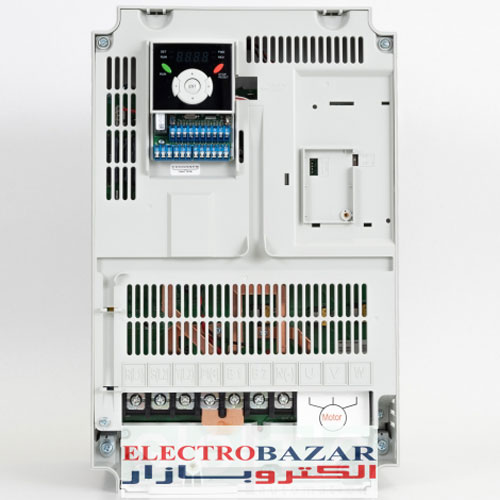

ترمینالهای فرمان این محصول از اینورتر ls ig5a دارای 8 ورودی دیجیتال و 2 ورودی آنالوگ میباشد و برای ارتباط از طریق شبکه صنعتی با اینورتر ال اس IG5A میتوان از شبکه مدباس استفاده نمود. همچنین این دستگاه دارای یک خروجی رلهای و یک خروجی آنالوگ میباشد.
اینورتر 30 اسب ls سری IG5 برای خنککاری دارای فن داخلی میباشد. اما اگر این دستگاه داخل تابلو برق نصب شود، باید از یک فن و فیلتر جداگانه برای تهویه هوای محیط بسته تابلو برق استفاده نمود.
ابعاد این دستگاه مقدار 260x410x209mm (عمقxارتفاعxعرض) و وزن آن 13.30Kg بوده و همچنین دارای درجه حفاظت IP20 میباشد.
ویژگیهای اینورتر LS ال اس 22 کیلووات IG5:
کاهش 30 درصدی مصرف انرژی و ذخیرهسازی انرژی
کنترل موتور در نوسانات و سرعتهای مختلف
رابط کاربری بسیار ساده و آسان
عملکرد چندگانه همزمان
امکان تنظیم سرعت موتور و گشتاور آن
توقف اضطراری
تغییر سرعت موتور در نوسانات مختلف و فرکانسهای مختلف
قابلیت کنترل و مانیتورینگ
کنترل از راه دور اینورتر
جهت مشاهده مشخصات فنی بیشتر دستگاه، توان آن را در فیلتر جدول زیر انتخاب کنید:
توان خروجی (kW)
توان خروجی (HP)
ولتاژ ورودی (V)
جریان خروجی (A)
کد فنی دستگاه
ولتاژ خروجی (V)
ابعاد (WxHxD mm)
وزن (kg)
جریان فیوز ورودی پیشنهادی (A)
مقدار مقاومت ترمز پیشنهادی (Ω)
توان مقاومت ترمز پیشنهادی (W)
فرکانس MAX (Hz)
خنک کاری
0.37
0.5
380V-3ph
1
SV004IG5A-4
380V-3ph
70×128×130
0.76
5
1200
100
400
بدون فن
0.75
1
380V-3ph
3
SV008IG5A-4
380V-3ph
70×128×130
0.77
10
600
250
400
تهویه با فن
1.5
2
380V-3ph
4
SV015IG5A-4
380V-3ph
100×128×130
1.12
10
300
300
400
تهویه با فن
2.2
3
380V-3ph
6
SV022IG5A-4
380V-3ph
140×128×155
1.84
10
200
400
400
تهویه با فن
3.7
5
380V-3ph
8
SV037IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
4.0
5.5
380V-3ph
9
SV040IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
5.5
7.5
380V-3ph
12
SV055IG5A-4
380V-3ph
180×220×170
3.66
20
85
1000
400
تهویه با فن
7.5
10
380V-3ph
16
SV075IG5A-4
380V-3ph
180×220×170
3.66
30
60
1200
400
تهویه با فن
11
15
380V-3ph
24
SV110IG5A-4
380V-3ph
235×320×190
9.00
35
40
2000
400
تهویه با فن
15
20
380V-3ph
30
SV150IG5A-4
380V-3ph
235×320×190
9.00
45
30
2400
400
تهویه با فن
18.5
25
380V-3ph
39
SV185IG5A-4
380V-3ph
260×410×209
13.30
60
20
3600
400
تهویه با فن
22
30
380V-3ph
45
SV220IG5A-4
380V-3ph
260×410×209
13.30
70
20
3600
400
تهویه با فن
0.37
0.5
220V-1ph
3
SV004IG5A-2
220V-3ph
70×128×130
0.76
10
300
100
400
بدون فن
0.75
1
220V-1ph
5
SV008IG5A-2
220V-3ph
70×128×130
0.77
10
150
250
400
تهویه با فن
1.5
2
220V-1ph
8
SV015IG5A-2
220V-3ph
100×128×130
1.12
15
60
300
400
تهویه با فن
2.2
3
220V-1ph
12
SV022IG5A-2
220V-3ph
140×128×155
1.84
25
50
400
400
تهویه با فن
3.7
5
220V-1ph
16
SV037IG5A-2
220V-3ph
140×128×155
1.89
30
50
600
400
تهویه با فن
4.0
5.5
220V-1ph
17
SV040IG5A-2
220V-3ph
140×128×155
1.89
30
33
600
400
تهویه با فن
5.5
7.5
220V-1ph
24
SV055IG5A-2
220V-3ph
180×220×170
3.66
30
20
1000
400
تهویه با فن
7.5
10
220V-1ph
32
SV075IG5A-2
220V-3ph
180×220×170
3.66
50
15
1200
400
تهویه با فن
11
15
220V-1ph
46
SV110IG5A-2
220V-3ph
235×320×190
9.00
70
10
2000
400
تهویه با فن
15
20
220V-1ph
60
SV150IG5A-2
220V-3ph
235×320×190
9.00
100
8
2400
400
تهویه با فن
18.5
25
220V-1ph
74
SV185IG5A-2
220V-3ph
260×410×209
13.30
100
5
3600
400
تهویه با فن
22
30
220V-1ph
88
SV220IG5A-2
220V-3ph
260×410×209
13.30
125
5
3600
400
تهویه با فن
اصول سیمبندی و مونتاژ اینورتر ls ig5a:
مطمئن شوید که برق ورودی به ترمینالهای R/L1 و S/L2 و T/L3 وصل شده باشد.
ولتاژ و جریان باید در محدوده مقداری باشد که پلاک اسمی درایو ls توان 22 کیلووات IG5، اشاره کرده است.
برای ورودی و خروجی از سیمهای دارای سطح مقطع مناسب استفاده کنید تا افت ولتاژ بیشتر از 2% نشود.
زمانیکه بیشتر از یک موتور به اینورتر متصل است، باید فاصله سیم کمتر از 500 متر باشد.
اتصال مقاومت ترمز فقط ما بین ترمینالهای B1 و B2 میباشد و هرگز ترمینالهای مربوط را به یکدیگر متصل نکنید زیرا باعث آسیب دیدن بخش داخلی مدار دستگاه اینورتر ls مدل SV220IG5A-4 میشود.
مدارات داخلی اینورتر مولد بسامدهای فرکانسی بالایی میباشد که منجر به ایجاد نویز در اطراف میشود و میتواند در دستگاههای ارتباط داده داخلی تداخل ایجاد کند و برای از بین بردن این مشکل بهتر است از فیلتر ورودی اینورتر استفاده شود.
در خروجی دستگاه نباید از مدارات تصحیح ضریب اصلاح قدرت خازنی استفاده کرد.
اینورتر LS ال اس 22 کیلووات IG5 از تجهیزات کلیدزنی سرعت بالا برخوردار است و جریان نشتی در این بخش وجود دارد، به همین علت استفاده از سیم ارت ضروری میباشد.
برای مشخص نمودن نوع اتصال باید به ولتاژ خروجی اینورتر توجه کنید.
سیمکشی مدار قدرت اینورتر از سیمها و سیگنال مربوط به دیگر تجهیزات مانند PLC دور نگه داشته شوند تا از پدید آمدن نویز جلوگیری شود.
برای اتصال سیگنالهای آنالوگ تنظیمکننده فرکانس، باید از سیم شیلددار جداگانهای با اتصال به زمین مناسب استفاده شود.
پیکربندی اصلی اینورتر ال اس 22KW سری ig5a:
برای آنکه از سیستمی ایمن برخوردار باشید و در اثر اشکالات شبکه یا موتور به اینورتر آسیبی نرسد، پیشنهاد میشود حتما مدار حفاظتی مانند فیوز، چوک AC و DC را در مسیر تغذیه ورودی تا الکتروموتور قرار دهید:
منبع تغذیه AC: از منبع تغذیه با رنج مجاز کار اینورتر استفاده شود.
MCCB یا کلید قطع جریان هجومی (ELB): انتخاب قطعکننده مناسب با در نظر گرفتن حفاظت کامل بسیار حائز اهمیت است زیرا جریان هجومی زیادی در زمان راهاندازی از اینورتر 30 اسب ls سری IG5 میگذرد.
کنتاکتور مغناطیسی: کنتاکتور را تنها در زمان ضروری استفاده کنید و هرگز برای راهاندازی و یا ایست موتور از آن استفاده نکنید.
چوک AC و DC: چوک AC را باید تنها زمانی استفاده کنید که میخواهید ضریب توان را بهبود ببخشید یا زمانیکه اینورتر در نزدیکی یک منبع بزرگ قدرت قرار دارد.
نصب و سیمبندی: اگر میخواهید اینورتر LS ال اس 22 کیلووات IG5 را برای مدت زیادی با عملکرد عالی استفاده کنید، باید حتماً در محیطی مناسب و تمیز نصب کنید و از کابلهای مناسب برای اتصالات آن استفاده کنید.
اتصال به موتور: هرگز از بانک خازنی، فیلتر نویز رادیویی یا قطعات کنترل نوسان در خروجی اینورتر استفاده نکنید و تنها با کابل مناسب آن را به موتور وصل کنید.
عملکردهای ترمینالهای ورودی درایو ls توان 22 کیلووات IG5:
عملکرد Forward
عملکرد Reverse
ریست خطا
عملکرد jog
فرکانس متوالی (بالا، متوسط و پایین)
افزایش و کاهش سرعت چندمرحلهایی (بالا، متوسط و پایین)
کنترل ترمز DC در زمان استپ
انتخاب موتور دوم
افزایش فرکانس
کاهش فرکانس
عملکرد 3-Wire
تغییر به عملکرد عمومی از عملکرد PID
عملکرد اصلی در زمان عملکرد آپشنال
تثبیت فرکانس فرمان آنالوگ
استپ کاهش سرعت یا افزایش سرعت
معرفی انواع اینورتر ls ig5a:
گروه صنعتی LG سومین شرکت بزرگ کرهجنوبی است که در زمینههای الکترونیک، موبایل و محصولات پتروشیمی فعالیت گستردهای در جهان دارد. زمینههای فعالیت اصلی این شرکت رنج کاملی از محصولات الکترونیکی را در سبد تولیدات خود دارد که با اضافه کردن خانواده اتوماسیون صنعتی با نام تجاری LS توانست در زمان کوتاهی قسمت بزرگی از بازار جهانی را در اختیار خود بگیرد.
کمپانی LS، از برجستهترین تأمینکنندههای تجهیزات برق صنعتی فشار ضعیف تا فشار قوی میباشد که یکی از محصولات این کمپانی اینورتر ls مدل SV220IG5A-4 میباشد.
اینورتر LS ال اس 22 کیلووات IG5 را در محلی نصب کنید که از نظر لرزش ایمن (کمتر از L509M/S2) بوده و محدوده دمای آن حداکثر -10 الی 50 درجه باشد. اگر در اطراف اینورتر حرارت بالایی وجود داشته باشد میتواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. اگر دو اینورتر یا بیشتر را در یک تابلوی واحد قرار دهید، حتماً به فاصله استاندارد آنها و سیستم تهویه مناسب توجه کنید.
چنانچه قصد خرید اینورتر ال اس 22KW سری ig5a را دارید، میتوانید مشخصات دقیق این مدل از اینورتر ls را در فروشگاه اینترنتی الکتروبازار بهعنوان نمایندگی اینورتر ls مشاهده، بررسی و سپس اقدام به خرید کنید.
