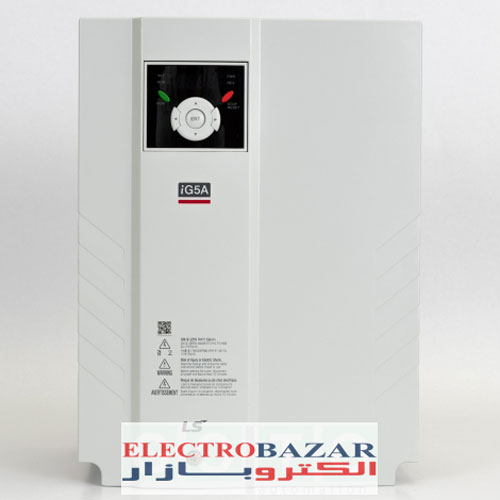

اینورتر LS ال اس 18.5 کیلووات IG5 با کد فنی SV185IG5A-4 دارای ولتاژ ورودی 400V-3ph، ولتاژ خروجی 400V-3ph، جریان خروجی 39A و فیوز ورودی که جهت حفاظت ورودی آن توسط سازنده پیشنهاد میشود، از نوع تندسوز (AR) با جریان 60A میباشد و فرکانس خروجی این دستگاه اینورتر ls را تا 400Hz میتوان تنظیم کرد.
با توجه به نوع کاربری، اگر این دستگاه اینورتر ls ig5a دارای انرژی برگشتی باشد و حالت ژنراتوری وجود داشته باشد، مقاومت 20Ω (پیشفرض کارخانهای) پیشنهاد میشود و مقدار توان مقاومت (پیشفرض کارخانهای) 3600W میباشد. اما در صورت بیشتر بودن مقدار توان برگشتی، باید مقدار توان بالاتری نیز در نظر گرفت.
اینورتر ال اس 18.5KW سری ig5a در آن جهت استفاده از چوک ورودی مقدار 0.45mH,50A برای کابلهای ورودی قدرت S ،R و T سطح مقطع 14mm2، برای کابلهای خروجی قدرت V ،U و W سطح مقطع 8mm2 و برای کابل Ground نیز سطح مقطع 14mm2 پیشنهاد میشود.
ترمینالهای فرمان این دستگاه اینورتر شامل 8 ورودی دیجیتال و 2 ورودی آنالوگ و شبکه صنعتی آن از نوع مدباس و نیز دارای یک خروجی رلهای و یک خروجی آنالوگ میباشد.
اینورتر 25 اسب ls سری IG5 با ابعاد 260x410x209mm و وزن 13.30Kg جهت خنککاری، دارای فن و همچنین مجهز به درجه حفاظت IP20 میباشد.
ویژگیهای اینورتر LS ال اس 18.5 کیلووات IG5:
کنترل و امکان تعویض آسان فن
تقویت گشتاور دستی و اتوماتیک
گشتاور قدرتمند در تمامی سرعتها
امکان ذخیره 5 خطای آخر در حافظه
قابلیت پشتیبانی از کنترل PID پیشرفته
مجهز به ترمز دینامیکی داخلی استاندارد
امکان اضافه کردن موتور دوم و کنترل آن
تنظیم خودکار پارامترهای موتور (Auto tuning)
امکان انتخاب ورودی به صورت NPN یا PNP
امکان کنترل از راه دور با کیپد با کابل RJ45 (سفارشی)
امکان ارتباط درایو ls توان 18.5 کیلووات IG5 با انواع شبکههای صنعتی از طریق کارت شبکه
دارای مد Sleep و Awake جهت صرفهجویی بیشتر در انرژی
دارای درگاه ارتباطی داخلی RS485 (بدون نیاز به کارت افزایشی)
مد کنترل اسکالر (V/f) و برداری بدون سنسور (Sensorless Vector Control) (حلقه باز)
قابلیت مانیتور و کنترل توسط نرمافزار Drive View در کامپیوتر (وجود کارت شبکه در این حالت ضروری است.)
جهت مشاهده مشخصات فنی بیشتر دستگاه، توان آن را در فیلتر جدول زیر انتخاب کنید:
توان خروجی (kW)
توان خروجی (HP)
ولتاژ ورودی (V)
جریان خروجی (A)
کد فنی دستگاه
ولتاژ خروجی (V)
ابعاد (WxHxD mm)
وزن (kg)
جریان فیوز ورودی پیشنهادی (A)
مقدار مقاومت ترمز پیشنهادی (Ω)
توان مقاومت ترمز پیشنهادی (W)
فرکانس MAX (Hz)
خنک کاری
0.37
0.5
380V-3ph
1
SV004IG5A-4
380V-3ph
70×128×130
0.76
5
1200
100
400
بدون فن
0.75
1
380V-3ph
3
SV008IG5A-4
380V-3ph
70×128×130
0.77
10
600
250
400
تهویه با فن
1.5
2
380V-3ph
4
SV015IG5A-4
380V-3ph
100×128×130
1.12
10
300
300
400
تهویه با فن
2.2
3
380V-3ph
6
SV022IG5A-4
380V-3ph
140×128×155
1.84
10
200
400
400
تهویه با فن
3.7
5
380V-3ph
8
SV037IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
4.0
5.5
380V-3ph
9
SV040IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
5.5
7.5
380V-3ph
12
SV055IG5A-4
380V-3ph
180×220×170
3.66
20
85
1000
400
تهویه با فن
7.5
10
380V-3ph
16
SV075IG5A-4
380V-3ph
180×220×170
3.66
30
60
1200
400
تهویه با فن
11
15
380V-3ph
24
SV110IG5A-4
380V-3ph
235×320×190
9.00
35
40
2000
400
تهویه با فن
15
20
380V-3ph
30
SV150IG5A-4
380V-3ph
235×320×190
9.00
45
30
2400
400
تهویه با فن
18.5
25
380V-3ph
39
SV185IG5A-4
380V-3ph
260×410×209
13.30
60
20
3600
400
تهویه با فن
22
30
380V-3ph
45
SV220IG5A-4
380V-3ph
260×410×209
13.30
70
20
3600
400
تهویه با فن
0.37
0.5
220V-1ph
3
SV004IG5A-2
220V-3ph
70×128×130
0.76
10
300
100
400
بدون فن
0.75
1
220V-1ph
5
SV008IG5A-2
220V-3ph
70×128×130
0.77
10
150
250
400
تهویه با فن
1.5
2
220V-1ph
8
SV015IG5A-2
220V-3ph
100×128×130
1.12
15
60
300
400
تهویه با فن
2.2
3
220V-1ph
12
SV022IG5A-2
220V-3ph
140×128×155
1.84
25
50
400
400
تهویه با فن
3.7
5
220V-1ph
16
SV037IG5A-2
220V-3ph
140×128×155
1.89
30
50
600
400
تهویه با فن
4.0
5.5
220V-1ph
17
SV040IG5A-2
220V-3ph
140×128×155
1.89
30
33
600
400
تهویه با فن
5.5
7.5
220V-1ph
24
SV055IG5A-2
220V-3ph
180×220×170
3.66
30
20
1000
400
تهویه با فن
7.5
10
220V-1ph
32
SV075IG5A-2
220V-3ph
180×220×170
3.66
50
15
1200
400
تهویه با فن
11
15
220V-1ph
46
SV110IG5A-2
220V-3ph
235×320×190
9.00
70
10
2000
400
تهویه با فن
15
20
220V-1ph
60
SV150IG5A-2
220V-3ph
235×320×190
9.00
100
8
2400
400
تهویه با فن
18.5
25
220V-1ph
74
SV185IG5A-2
220V-3ph
260×410×209
13.30
100
5
3600
400
تهویه با فن
22
30
220V-1ph
88
SV220IG5A-2
220V-3ph
260×410×209
13.30
125
5
3600
400
تهویه با فن
موارد احتیاطی لازم هنگام کار با اینورتر ls مدل SV185IG5A-4:
دستگاه اینورتر باید توسط کارکنان فنی و باتجربه، نصب و راهاندازی شود. که با طرز تنظیم پارامتر، اصول و مبانی برق، نصب و سیمبندی آشنایی کافی را داشته باشد تا از بروز هرگونه حادثه جلوگیری شود.
در قسمت ورودی برق دستگاه میتوانید از رله یا کنتاکتور برای قطع و وصل برق استفاده کنید، ولی هیچگاه نباید در خروجی اینورتر و بین موتور و اینورتر کنتاکتور قرار دهید.
قبل از هرگونه تعمیر یا بازرسی اینورتر LS ال اس 18.5 کیلووات IG5 برق اصلی را قطع کنید تا چراغ نشانگر برق ورودی خاموش شود و سپس توسط مولتیموتر اطمینان پیدا کنید که بین ترمینالهای P و N هیچ ولتاژ DC قرار ندارد. (توجه داشته باشید که این ولتاژ تا 650 ولت میباشد!)
قبل از تنظیم فرکانس خروجی بیش از 60Hz، از توانایی و ایمنی موتور اطمینان حاصل کنید تا به موتور آسیب نرسد.
چنانچه از دستگاه اینورتر برای مدت طولانی استفاده نمیکنید، برق دستگاه را قطع کنید.
اینورتر ال اس 18.5KW سری ig5a را از طریق قطع و وصل برق اصلی ورودی خاموش و روشن نکنید.
با توجه به شرایط آب و هوایی و محیط کار نسبت به نظافت اینورتر مخصوصاً فن دستگاه اقدام کنید. (عمر مفید فن حداکثر 3 سال است.)
اینورتر 25 اسب ls سری IG5 اگر بیش از 3 ماه در انبار نگهداری شده و هنوز استفاده نکردهاید، دمای محیط نباید بیش از 30 درجه سانتیگراد باشد و نگهداری بیش از یک سال هم توصیه نمیشود، زیرا ممکن است موجب خرابی خازنهای الکترونیکی دستگاه شود.
کاربرد اینورتر LS ال اس 18.5 کیلووات IG5:
درایو ls توان 18.5 کیلووات IG5 در صنایع مختلفی مانند صنایع فلزی، آسانسور و پلهبرقی، ماشینآلات نساجی، حملونقل، صنایع غذایی و آشامیدنی، کاغذسازی، معدن زغالسنگ و آبشیرینکن مورداستفاده قرار میگیرد. همچنین برای تجهیزاتی مانند فن، پمپ، کمپرسور، جرثقیلهای کاربری عمومی و نوار نقالهها مناسب میباشد.
معرفی انواع اینورتر ls ig5a:
گروه صنعتی LG سومین شرکت بزرگ کرهجنوبی است که در زمینههای الکترونیک، موبایل و محصولات پتروشیمی فعالیت گستردهای در جهان دارد. زمینههای فعالیت اصلی این شرکت رنج کاملی از محصولات الکترونیکی را در سبد تولیدات خود دارد. این شرکت با اضافه کردن خانواده اتوماسیون صنعتی با نام تجاری LS توانست، در زمان کوتاهی قسمت بزرگی از بازار جهانی را در اختیار خود بگیرد. شرکت LG کره جنوبی در سال 2003 به سه گروه GS ،LG و LS تقسیم شد.
کمپانی LS، از برجستهترین تأمینکنندههای تجهیزات برق صنعتی فشار ضعیف تا فشار قوی میباشد که یکی از محصولات این کمپانی اینورتر ls مدل SV185IG5A-4 میباشد.

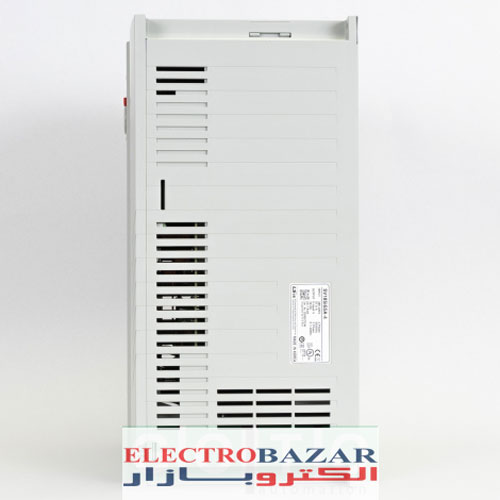

اینورتر LS ال اس 18.5 کیلووات IG5 دارای برچسبی است که شامل اطلاعاتی در مورد تغذیه ورودی ولتاژ و جریان خروجی اینورتر، بهاضافه شماره سریال و کشور تولیدکننده محصول میباشد. توجه داشته باشید اگر در هنگام بررسی جعبه اینورتر و یا خود آن مشاهده کردید که دستگاه ضربه خورده است یا با مشخصات جعبه همخوانی ندارد آن را تعویض کنید.
چنانچه قصد دارید برای خرید اینورتر ال اس 18.5KW سری ig5a اقدام کنید، میتوانید مشخصات دقیق این دستگاه اینورتر ls را در فروشگاه اینترنتی الکتروبازار بهعنوان نمایندگی اینورتر ls مشاهده و بررسی کنید.
