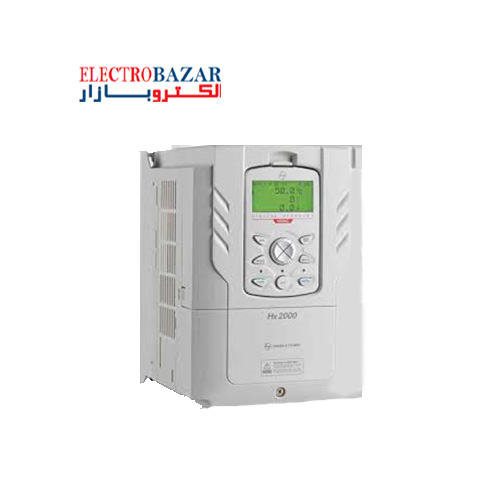

اینورتر ال اس ls h100 توان 1.5 کیلووات با کد فنی LSLV0015H100-4COFN دارای ولتاژ سه فاز 400V میباشد. جریان خروجی 4A، فرکانس ورودی 60~50Hz و حداکثر فرکانس خروجی آن 400Hz میباشد. شما میتوانید برای مشاهده و بررسی اطلاعات فنی کامل توانهای مختلف به صفحه اینورتر ls h100 مراجعه کنید.
اینورتر ال اس سری H100 توان 1.5KW دارای مد کنترلی V/F و مد بلوک جبرانگر لغزش میباشد. دقت فرکانس خروجی در مداردهی دیجیتال 0.01 هرتز و در مداردهی آنالوگ 0.06 هرتز میباشد. الگوی V/F این دستگاه اینورتر ls خطی، کاهشی اضافه بار مربعی و یوزر V/F میباشد. ظرفیت اضافه بار %120 جریان نامی در 1 دقیقه میباشد. افزایش گشتاور به دو صورت دستی و اتوماتیک امکانپذیر میباشد.
اینورتر 2 اسب ls h100 دارای روشهای کتترل از طریق یکی از روشهای کیپد، برد ترمینال یا شبکه ارتباطی میباشد. فرکانس در روش آنالوگ با ولتاژ 10- تا 10 ولت، 0 الی 10 ولت و جریان 0 الی 20 میلیآمپر تنظیم میشود و در روش دیجیتال از طریق کیپد و ورودی قطار پالس قابل تنظیم میباشد.
ویژگیهای اینورتر ال اس ls h100 توان 1.5 کیلووات:
دارای ابعاد 34% کوچکتر در مقایسه با اینورتر IP5A
دارای امکان نصب پهلو به پهلو یا کنار هم با حداقل فاصله از یکدیگر
دارای امکان مهار ضربه قوچ
دارای کنترلر PID داخلی
دارای حفاظت در برابر افت ولتاژ
دارای استاندارد حفاظت فیزیکی بدنه با درجه IP20
دارای کیپد اختصاصی
دارای فیلتر EMC داخلی
دارای چوک یا راکتور DC داخلی
دارای یونیت ترمز دینامیکی
ترمینالهای ورودی اینورتر ls h100 مدل LSLV0015H100-4COFN:
عملکرد فوروارد
کنترل سهسیمه
تنظیم مجدد
توقف اضطراری
فرکانس چندمرحلهای – زیاد/متوسط/کم
ترمز DC هنگام توقف
پیشگرم
افزایش فرکانس
سهسیمه
شتاب بهصورت آپشنال
کاهش سرعت یا توقف
قفل MMC
عملیات معکوس
تمیز کردن پمپ
خطای خارجی
کنترل jog
شتاب/سرعت چندمرحلهای-بالا/متوسط/پایین
انتخاب موتور دوم
RTC (زمانبندی رویداد)
کاهش فرکانس
تثبیت فرکانس فرمان آنالوگ
تغییر به عملکرد عمومی از عملکرد PID
عوامل خرابی اینورتر ال اس سری H100:
درایو ls h100 توان 1.5 کیلووات توسط افراد غیرمتخصص نصب شود.
از مقاومت ترمزی در شرایطی که بار مربوطه حالت Regenrative داشته باشد، استفاده نشود.
از سیم ارت استفاده نشود.
محصول برچسب و کد شناسایی نداشته باشد.
مشتری اقدام به تعمیر دستگاه کند.
از اینورتر برای راهاندازی موتورهای با توان بالاتر از توان اینورتر استفاده شود.
اصول صحیح هنگام نصب کنتاکتور مابین کابل رابط موتور و اینورتر رعایت نشود.
شرایط محیطی مناسب برای نصب دستگاه:
اینورتر ال اس ls h100 توان 1.5 کیلووات باید در محیط بسته همراه با سقف برای جلوگیری از ریزش باران و تابش نور مستقیم نصب شود.
دمای محیط برای نصب دستگاه باید 10- تا 40+ درجه سانتیگراد باشد. در صورت استفاده از درایو در درون تابلو، حتماً از فن یا خنککننده مناسب استفاده کنید.
رطوبت محیط باید کمتر از %95 و بدون هرگونه بخار باشد.
ارتفاع از سطح دریا باید کمتر از 1000m باشد.
اینورتر ال اس سری H100 توان 1.5KW باید در دمای 20- تا 65+ درجه سانتیگراد نگهداری شود.
لرزش محیط باید در 55Hz در 5.9m/s2 باشد.
اینورتر را در محیطی عاری از روغن، گرد و غبار، مواد رادیواکتیو، مواد آتشزا، لرزشهای شدید، کلریدها، نور مستقیم خورشید و برادههای فلزات نصب کنید.
اینورتر را عمودی نصب کنید تا حداکثر اثر خنککنندگی را داشته باشد.
وضعیت سوئیچهای روی اینورتر 2 اسب ls h100:
SW1: سوئیچ فعال کردن مقاومت انتهای شبکه (چپ: روشن، راست: خاموش)
SW2: سوئیچ انتخاب حالت PNP/NPN (چپ: PNP، راست: NPN)
SW3: سوئیچ انتخاب ورودی ولتاژی آنالوگ 10- تا 10 ولت و سنسور (PTC)
SW4: سوئیچ انتخاب ترمینال ورودی جریانی و ولتاژی آنالوگ (چپ: جریان، راست: ولتاژ)
SW5: سوئیچ انتخاب ترمینال خروجی جریانی یا ولتاژی آنالوگ برای پایه AO1 (چپ: ولتاژ، راست: جریان)
سوئیچ انتخاب حالت NPN/PNP در اینورتر ال اس ls h100 توان 1.5 کیلووات:
در صورتیکه کلید روی NPN باشد، با اتصال هر کدام از ورودیهای دیجیتال به ترمینال CM فرمان اجرا میشود.
در صورتیکه کلید روی PNP باشد، با اتصال هر کدام از ورودیهای دیجیتال به ترمینال 24 فرمان اجرا میشود.
با استفاده از دیپ سوئیچ شماره 2 که بر روی اینورتر است وضعیت دلخواه را تنظیم کنید.
(اگر سوئیچ شماره 2 در سمت راست باشد، NPN و اگر سمت چپ باشد PNP خواهد بود.)
پارامترهای پایه اینورتر ls مدل h100:
RESET FACTORY: بهمنظور از بین بردن کلیه تغییراتی که روی پارامترهای اینورتر ls h100 مدل LSLV0015H100-4COFN انجام شده و برای برگرداندن درایو به تنظیمات کارخانه، از پارامتر CNF-40 استفاده میشود.
پارامترهای موتور: قبل از هر کاری لازم است اینورتر را بشناسید که قرار است چه موتوری و با کدام مشخصات را کنترل کند. برای این کار باید پارامترهای موتور را تنظیم کنید.
ماکزیمم و مینیمم فرکانس کاری اینورتر: محدوده فرکانسی برای تعیین فرکانس شروع و حداکثر فرکانس به کار میرود.
Auto tuning: درایو ls h100 توان 1.5 کیلووات با Auto tune به اطلاعات دقیق موتورها دست پیدا میکند و آنها را در پارامترهای خود ذخیره کرده و میتواند موتور را بهتر کنترل کند. جهت Auto tune ابتدا بایستی ولتاژ نامی، فرکانس نامی، لغزش زیر بار نامی، سرعت زیر بار نامی، جریان نامی، تعداد قطب و توان موتور به اینورتر داده شود، سپس با انجام Auto tune امپدان موتور محاسبه میگردد.
خرید اینورتر ال اس ls h100 از نمایندگی اینورتر ls:
اینورتر ال اس ls h100 توان 1.5 کیلووات نسل جدید اینورترهای ارائه شده توسط شرکت ls میباشد. این مدل از اینورتر ls هوشمند با فانکشنهای عملکردی و حفاظتی متنوع میباشد، لذا قابلیت عملکرد پایدار نسبت به تغییرات محیطی خارجی را دارد. این دستگاه کنترل دور موتور دارای ابعاد کوچکی بوده و امکان نصب پهلو به پهلو را دارد و بهصورت تخصصی برای کاربریهایی نظیر پمپ و فنهای صنعتی و HVAC طراحی شده است. باتوجه به اینکه اینورتر ال اس دارای گارانتی شرکتی و خدمات پس از فروش میباشد، خرید اینورتر ال اس سری H100 توان 1.5KW توصیه میشود. الکتروبازار بهعنوان نمایندگی اینورتر ls فروش کلیه مدلهای اینوتر ls را بر عهده دارد و ارسال به سراسر کشور را نیز انجام میدهد. جهت اطلاع از قیمت و موجودی و نیز مشاوره فنی رایگان در رابطه با اینورترهای ls با بخش فروش الکتروبازار به شمارههای زیر تماس بگیرید:
