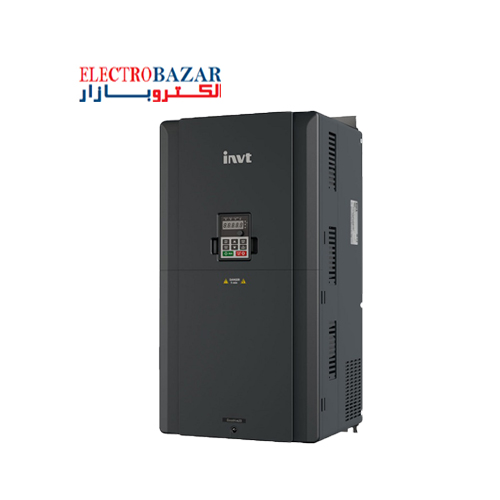

اینورتر اینوت 55 کیلووات GD20 ساخت کمپانی اینوت از کشور چین میباشد. از لحاظ ابعاد دستگاه بسیار بهینه طراحی شده و از نظر امکانات سختافزاری و نرمافزاری نسبت به مدلهای رقیب کارآمد و اقتصادی است. این رنج توانی از اینورتر اینوت GD20 دارای مد کنترلی اسکالر (V/F) و برداری بدون سنسور (SVC) میباشد. همچنین از قابلیت تحمل اضافه بار 200 درصد جریان نامی در یک ثانیه برخوردار است.
فرکانس ورودی اینورتر اینوت 55KW سه فاز GD20 مقدار 50 تا 60 هرتز میباشد و به جز گروه 29 که بهصورت کارخانهای تنظیم شده است، امکان تنظیم 30 گروه پارامتری را توسط کاربر داریم.
مجهز به عملکردهای حفاظتی در برابر انواع خطاهایی چون جریان اضافه، افت ولتاژ، اضافه ولتاژ، افزایش دما، اتصال کوتاه و… میباشد تا درایو و الکتروموتور را از صدمات احتمالی حفاظت کند و یک فاکتور ارزشمند در هنگام خرید اینورتر 55KW اینوت invt سری gd20 بهشمار میرود. مقدار ولتاژ ورودی در مدلهای تکفاز و سه فاز 220 ولت، 220V~240V بوده و در مدلهای سه فاز 380 ولت، 400V~440V میباشد.
قابلیت اشتراک DC-bus از دیگر فاکتورهای باارزش اینورتر اینوت محسوب میشود. این قابلیت باعث میشود که درایوها از انرژی برگشتی یکدیگر استفاده کنند و مانع از اتلاف انرژی در مقاومت ترمز میشود. صرفا درایوهای 4KW سه فاز 400V اینورتر اینوت 55 کیلووات GD20 و رنجهای بالاتر مجهز به این توانایی هستند.
این محصول با مناسبترین و بهترین قیمت در شرکت الکتروبازار نمایندگی رسمی اینورتر اینوت در حال عرضه میباشد. در صورت نیاز به خرید و آگاهی از قیمت این رنج توانی و سایر مدلهای اینورتر اینوت میتوانید با کارشناسان ما ارتباط برقرار کرده و با مشاوره رایگان نسبت به خرید محصول اقدام نمایید.
برخی دیگر از خصوصیات مهم اینورتر gd20 اینوت با کد فنی GD20-055G-4:
- دارای چوک دی سی داخلی بهصورت استاندارد در رنجهای توانی 18.5 کیلووات و بالاتر از آن
- مجهز به چراغ ال ای دی FWD/REV جهت اطلاع از چپگرد یا راستگرد بودن الکتروموتور
- امکان تعریف Dead time بین دو نقطه چرخش موتور در محدوده زمانی 0.0~3600.0s
- امکان تعویض آسان cooling fan
- جزو اینورترهای عمومی و سنگین اینوت بوده و از طراحی زیبا و بهینه برخوردار است.
دیتاشیت مدلهای مختلف در جدول زیر قابل رویت میباشد. میتوانید با انتخاب مقدار کیلووات موردنظر در فیلتر زیر، اطلاعات کامل دستگاه را مشاهده نمایید.
راکتور اینورتر اینوت 55 کیلووات 75 اسب:
راکتور یا چوک یک نوع القاکننده است و شامل یک بوبین یا سیمپیچ عایق الکتریکی میشود که روی یک هسته مغناطیسی قرار گرفته است و در زمان عبور کردن جریان، میدان مغناطیسی ایجاد میکند. میدان ناشی از راکتور متصل شده در اینورتر اینوت 55 کیلووات GD20 میتواند جریانهای گذرا را کنترل و جریانهای اوج را محدود کند و هارمونیکها، اغتشاشات و نوسانات را کاهش دهد. به این ترتیب طول عمر دستگاه و کارایی سیستم را افزایش میدهد.
به عبارت بهتر نصب چوک یا راکتور در اینورتر مانند بیمه کردن آن میباشد. زیرا این قطعه کوچک از صدمات احتمالی به اینورتر و سیستم شبکه توزیع جلوگیری میکند.
دو نوع چوک AC و DC در اینورتر اینوت 55KW سه فاز GD20 قابل استفاده هستند.
پیشنهاد کارشناسان استفاده از هر دو نوع چوک در اینورتر میباشد. چرا که حذف امواج بیکیفیت کاملتر انجام میگیرد و اینورتر، شبکه و خازنهای لینک DC با دقت بیشتری محافظت میشوند.
چوک DC:
چوک DC در قسمت DC-Bus اینورتر قرار میگیرد و مانند راکتور ورودی اینورتر، باعث کم شدن هارمونیکها در اینورتر 55KW اینوت invt سری gd20 به مقدار حدود 40% میگردد. همچنین ریپلهای AC وارد شده بر ولتاژ DC و تریپهای ناخواسته ناشی از اضافه ولتاژ را کاهش میدهد. این قطعه در برخی اینورترها بهصورت استاندارد تعبیه شده است و در برخی دیگر وجود ندارد و جایگاه آن بهصورت تگ اتصال کوتاه در قسمت فرمان اینورتر قرار داده شده است که در صورت ضرورت باید تهیه شود.
ویژگی بارز اینورتر اینوت 55 کیلووات GD20 وجود چوک DC بهصورت استاندارد در این دستگاه میباشد. به عبارت کاملتر این قطعه در اینورترهای اینوت GD20 بالای 18.5 کیلووات موجود است.
چوک AC:
چوک AC در دو نوع ورودی و خروجی وجود دارد.
- راکتور ورودی AC:
چوک یا راکتور ورودی AC بین اینورتر و منبع تغذیه قرار میگیرد و باعث کاهش هارمونیکهای جریان و ولتاژ میشود.
مهمترین وظایف فیلتر AC ورودی اینورتر gd20 اینوت با کد فنی GD20-055G-4
- اغتشاشات هارمونیکی روی شکل موج ورودی را 30 تا 40 درصد کاهش میدهد.
- ضریب توان را بهبود میبخشد.
- جریان هجومی را برای حفاظت از درایو محدود میکند.
- مانع ورود نوسانات ولتاژی به قسمت پاور درایو میشود.
- با محدود کردن جریان بالا و حالتهای گذرای ولتاژ از سوختن فیوزها و کنتاکتورها جلوگیری میکند.
- طول عمر دستگاه و کارایی سیستم را افزایش داده و از جمله در اینورتر اینوت 55 کیلووات 75 اسب نیاز به تعمیر را به تعویق میاندازد.
- راکتور خروجی AC:
چوک خروجی AC هم در قسمت اتصال اینورتر به موتور قرار میگیرد تا حذف هارمونیکها به شکل کاملتری صورت گیرد.
مهمترین وظایف فیلتر AC خروجی:
- کاهش اغتشاشات هارمونیکی
- کاهش صدای موتور
- افزایش طول عمر الکتروموتور
- محافظت از موتور در برابر اثرات بلند بودن کابل موتور مانند کاهش پیکهای ولتاژی حاصل از طولانی بودن کابل بین اینورتر اینوت 55 کیلووات GD20 و موتور (توجه داشته باشید حتی در راهاندازی چند الکتروموتور به صورت موازی، طول کابل نهایی، مجموع طول کابلهای متصل شده به هر موتور است که در مجموع باعث افزایش کابلهای خروجی میشود.)
- با حذف هارمونیکها از افزایش دمای موتور جلوگیری کرده و مانع از آسیب به عایق موتور میشود.
اگر فاصله بین موتور و اینورتر بین 50 تا 100 متر باشد، فیلتر متناسب با اینورتر از جمله اینورتر اینوت 55 کیلووات 75 اسب را با استفاده از جدول زیر انتخاب نمایید. درصورتیکه طول کابل بیشتر از 100 متر باشد با پشتیبانی فنی اینوت مشورت نمایید.
