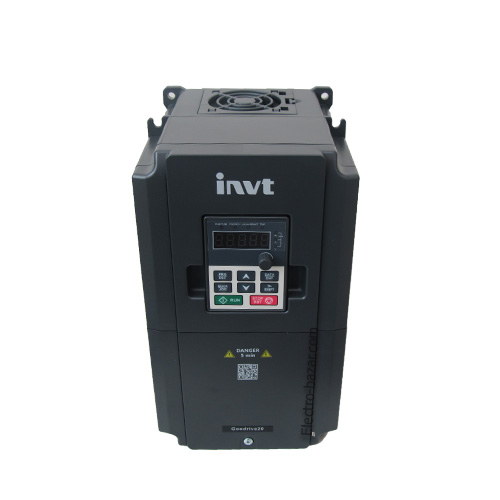

اینورتراینوت 4 کیلووات GD20 سه فاز سری عمومی و سنگینINVT

26,597,000 تومان

کد فنی: GD20-004G-4
توان: 5/5 اسب (4KW)
ولتاژ سه‌فاز ورودی: 400V
ولتاژ سه‌فاز خروجی: 0 الی مقدار ولتاژ ورودی
فرکانس ورودی: 60~50 هرتز
حداکثر فرکانس خروجی: 400 هرتز
درجه حفاظت: IP20
وزن: 3.1kg
ابعاد (عمقxطولxعرض) : 146x256x167 mm

*توجه*: مشتری گرامی با توجه به تغییرات قیمت ها بدلیل نوسانات نرخ ارز، قبل از سفارش نهایی باید قیمتها استعلام شود.

شناسه محصول: GD20-004G-4 دسته ها: اینورتر, اینورتر اینوت invt, مدل GD20 برند: INVT

توضیحات

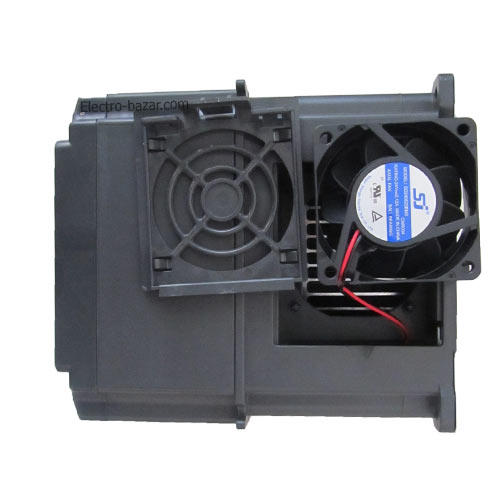

اینورتر اینوت 4 کیلووات GD20 یکی از کاربردی‌ترین مدل‌های اینورتر اینوت می‌باشد که می‌توانید با قیمتی غیرقابل مقایسه آنلاین خرید کنید. کد فنی این دستگاه GD20-004G-4 می‌باشد. کارایی این دستگاه با وجود فن خنک‌کننده افزایش یافته و طراحی ماژولار فن از جمله مزیت‌های این نوع اینورتر به‌شمار می‌رود.

اینورتر سه‌فاز INVT GD20 توان 4KW با جریان نامی خروجی 9.5 آمپر و جریان ورودی 13.5 آمپر دارای توان 4 کیلووات می‌باشد و این مقدار برحسب اسب 5.5Hp است.

اینورتر اینوت GD20 از جمله تولیدات با کارایی بالا و کیفیت تضمین شده توسط کمپانی اینوت می‌باشد. وجود امکانات نرم افزاری وسیع این دستگاه را از سایر مدل‌ها متمایز کرده‌است. از جمله این امکانات قابلیت Auto-tune کردن به دو صورت شفت موتور آزاد شده و درگیر می‌باشد که امکان شناسایی خودکار پارامترها را به دستگاه می‌دهد.

برخی از مشخصات فنی اینورتر اینوت 4KW سه‌فاز GD20

محدوده توان گسترده 0.75 تا 110کیلووات سه‌فاز و 0.4 تا 2.2 کیلووات تک‌فاز
امکان راه‌اندازی اینورتر از سه طریق کی‌پد, ترمینال‌های خارجی و شبکه مدباس
دارای شیب راه اندازی 3600s∼0.1
امکان پارامتردهی و مشاهده منحنی عملکرد توسط برنامه invt studio قابل دانلود از سایت INVT.ir از جمله در اینورتر اینوت 4 کیلووات GD20

توابع چند‌منظوره و کاربری آسان

دارای کنترلر پی‌آی‌دی
دارای اقدامات حفاظتی مختلف در اینورتر سه‌فاز 4KW سری GD20 اینوت GD20-004G-4
حالت‌های ترمز چندگانه که باعث توقف دقیق و سریع در بارهای مختلف می‌شود.
دارای نمایشگر ظرفیت باتری

دیتا شیت اینورتر سه‌فاز اینوت 4 کیلووات (5.5HP) سری GD20 در جدول زیر قابل رویت می‌باشد. با انتخاب مقدار کیلووات در فیلتر زیر می‌توانید تمام اطلاعات مربوط به دستگاه مربوطه را مشاهده نمایید.

توان دستگاه (kW)	توان معادل (HP)	جریان خروجی (A)	کد فنی	ولتاژ ورودی (V)	ولتاژ خروجی (V)	فرکانس حداکثر (Hz)	فیوز ورودی پیشنهادی (A)	مقاومت ترمز (Ω)	توان مقاومت (W)	وزن (kg)	ابعاد (mm)	خنک‌کاری
0.75	1	2.5	GD20-0R7G-4	380–400	380–400	400	6	653	250	1	80×185×140.5	تهویه با فن
1.5	2	4.2	GD20-1R5G-4	380–400	380–400	400	10	326	500	1	80×185×140.5	تهویه با فن
2.2	3	5.5	GD20-2R2G-4	380–400	380–400	400	10	222	700	1	80×185×140.5	تهویه با فن
4.0	5.5	9.5	GD20-004G-4	380–400	380–400	400	25	122	1500	3.1	146×256×167	تهویه با فن
5.5	7.5	14	GD20-5R5G-4	380–400	380–400	400	35	89.1	2000	3.1	146×256×167	تهویه با فن
7.5	11	18.5	GD20-7R5G-4	380–400	380–400	400	50	65.3	2500	5.6	170×320×196	تهویه با فن
11	15	25	GD20-011G-4	380–400	380–400	400	63	44.5	4000	5.6	170×320×196	تهویه با فن
15	20	32	GD20-015G-4	380–400	380–400	400	63	32	6000	5.8	170×320×196	تهویه با فن
18.5	25	38	GD20-018G-4	380–400	380–400	400	100	27	8000	9	200×341×184	تهویه با فن
22	30	45	GD20-022G-4	380–400	380–400	400	100	22	10000	9	200×341×184	تهویه با فن
30	40	60	GD20-030G-4	380–400	380–400	400	125	17	12000	15.5	250×400×202	تهویه با فن
37	50	75	GD20-037G-4	380–400	380–400	400	150	13	15000	15.5	250×400×202	تهویه با فن
45	60	92	GD20-045G-4	380–400	380–400	400	150	10	40000	25	282×560×238	تهویه با فن
55	75	115	GD20-055G-4	380–400	380–400	400	200	8	50000	25	282×560×238	تهویه با فن
75	100	150	GD20-075G-4	380–400	380–400	400	250	6.5	70000	25	282×560×238	تهویه با فن
90	125	180	GD20-090G-4	380–400	380–400	400	325	5.4	80000	45	338×554×329	تهویه با فن
110	150	215	GD20-110G-4	380–400	380–400	400	350	4.5	100000	45	338×554×329	تهویه با فن

اشتراک DC-BUS

اتصال DC-BUS چند درایو موجب استفاده مفید درایوها از انرژی برگشتی یکدیگر و جلوگیری از اتلاف انرژی در مقاومت ترمز می‌شود. این قابلیت را درایوهای 4KW سه‌فاز 400V و بالاتر پشتیبانی می‌کنند.

اینورتر اینوت 4 کیلووات GD20 مدل سه‌فاز دارای این قابلیت می‌باشد.

[ux_image_box img=”7671″ image_width=”56″]

اشتراک DC-BUS

چوک DC داخلی

رنج توان 18.5KW و بالاتر دارای چوک DC داخلی می‌باشد. این ویژگی باعث می‌شود هارمونیک تولید‌شده کاهش یابد و موجب افزایش عمر خازن‌های DC-Link و افزایش ضریب توان ورودی می‌شود. همچنین کاهش فضای موردنیاز را دربردارد.

اینورتر سه‌فاز INVT GD20 توان 4KW چوک DC داخلی ندارد.

[ux_image_box img=”7659″ image_width=”33″]

چوک DC داخلی GD20

سایر ویژگی‌ها

توانایی تحمل اضافه بار 180 درصد جریان نامی در ده ثانیه
طراحی بهینه ساختار اینورتر
میزان مقاومت ترمز برای واحد ترمز داخلی در اینورتر اینوت 4KW سه‌فاز GD20 مقدار 89.1 اهم می‌باشد.
امکان تعریف زمان ACC/DEC در رنج زمانی 0~50.0s

دانلود کاتالوگ و دفترچه های راهنمای اینورتر اینوت مدل GD20

ویژگی ها

توضیحات تکمیلی

نام سازنده	INVT
مدل اینورتر	GD20
توان	4 کیلووات – 5.5 اسب
تعداد فاز ورودی/خروجی	سه فاز به سه فاز
نوع ولتاژ	AC
ولتاژ ورودی	400V
ولتاژ خروجی	400V
جریان خروجی	9-5a
قابلیت اضافه بار	سنگین-150% در 60 ثانیه
مد کنترلی اینورتر	اسکالر (V/F), برداری بدون سنسور
پروتکل های ارتباطی	Modbus
فیلتر EMC	EMC3
یونیت ترمز	مجهز به یونیت ترمز داخلی
توسعه پذیری	ندارد
نوع کیپد اینورتر	کیپد جداشونده
IP	IP20
کشور سازنده	چین
