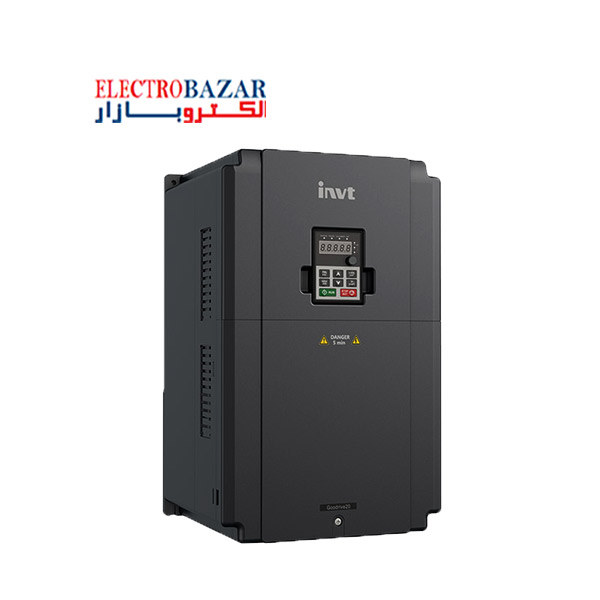

اینورتر اینوت 30 کیلووات GD20 از جمله محصولات کمپانی بزرگ اینوت میباشد و پلاک فنی GD20-030G-4 را دارا میباشد. این رنج توانی از اینورتر اینوت GD20 با فرکانس ورودی 50 تا 60 هرتز و ولتاژ ورودی 380 تا 400 ولت، جریان خروجی 60 آمپر را تولید میکند. از ویژگیهای بارز این دستگاه اینکه به صورت استاندارد با فیلتر EMC C3 و Braking unit تجهیز شده است. فیلتر EMC C3 در اینورتر سه فاز GD20 توان 30KW برای کاهش نویز در شبکه و تجهیزات پیرامون کاربرد دارد و Braking unit جهت تخلیه ولتاژ برگشتی مورد استفاده قرار میگیرد. درایو GD20 از انواع امکانات نرمافزاری از جمله کنترلر PLC، PID، حالتهای ترمز چندگانه و امکان اتوتیون کردن برخوردار است و از انواع اقدامات حفاظتی در برابر خطاها پشتیبانی میکند.
توجه کنید اکثرا در هنگام خرید درایو سعی کنید توان و جریان نامی اینورتر سه فاز 30KW سری GD20 اینوت GD20-030G-4 از موتور بیشتر باشد تا کارکرد دستگاه و عمر استفاده از آن بیشتر شود. الکتروبازار به عنوان نماینده رسمی و معتبر، درحال فعالیت و عرضه محصولات شرکت اینورتر اینوت میباشد. جهت اطمینان از انتخاب محصول از نظر رنج توانی و وجود قابلیتهای متناسب با کاربری خود میتوانید از مشاوره فنی و رایگان کارشناسان خبره ما بهره برده، سپس اقدام به خرید نمایید.
[ux_image id=”9199″ width=”67″]
اینورتر اینوت 30 کیلووات GD20 و برخی دیگر از مهمترین مشخصههای آن:
- دارای جریان ورودی 70 آمپر در رنج توانی 30 کیلووات
- دارای حداکثر فرکانس خروجی 400 هرتز
- قابلیت Overload capability به میزان 150 درصد جریان نامی در یک دقیقه
- استارت نرم موتور با وجود قابلیت ردیابی سرعت موتور
- دارای Protective degree با مقدار IP20
دیتا شیت اینورتر اینوت gd20 با انتخاب مقدار کیلووات در جدول زیر قابل رویت میباشد.
درایو (اینورتر) invt اینوت سه فاز توان 30 کیلووات کاربری عمومی و سنگین و نمودار ساختاری آن:
در تصویر میتوانید اجزای کلی اینورتر را مشاهده نمایید. هرکدام از اجراء به گونه ای طراحی گردیده است که دستگاه بهترین کارایی و عملکرد را داشته باشد و در عین حال حجم کمی را نسبت به توان تولیدی اشغال کند. این ساختار صرفا برای اینورترهای 4کیلووات و بالاتر در سطح ولتاژ 380 ولت مانند اینورتر سه فاز اینوت 30KW (40HP) سری GD20 میباشد.
- پورت کیپد خارجی جهت اتصال کیپد اکسترنال در دستکاه تعبیه شده است. بهتر است بدانید اینورترهای 4KW و بالاتر سه فاز در سطح ولتاژ 400V و اینورترهای 1.5KW و بالاتر سه فاز در سطح ولتاژ 220V به صورت استاندارد از امکان استفاده کیپد اکسترنال پشتیبانی میکنند.
- کاور از قطعات و اجرای داخلی دستگاه محافظت میکند و نمای بهتری را به اینورتر اینوت 30 کیلووات GD20 میدهد.
- کیپد برای کنترل کردن و تغییر پارامترها مورد استفاده قرار میگیرد.
- فن خنککننده نقش تهویه و انتقال هوا را برعهده دارد و کارکرد هرچه بهتر آن باعث افزایش طول عمر دستگاه میشود پس در تمیز بودن و سالم بودن این قطعه توجه لازم را داشته باشید.
- پلاک اینورتر شامل مدل اینورتر، توان دستگاه، سه فاز یا تک فاز بودن آن و درکل مشخصات اصلی اینورتر سه فاز GD20 توان 30KW را نشان میدهد.
- کاور حفره انتشار حرارت که باعث انتشار حرارت و خنک شدن دستگاه میشود.
- ترمینالهای فرمان جهت انتقال سیگنالهای کنترلی میباشند و به دستههای ورودی و خروجی آنالوگ و دیجیتال تقسیم میشوند.
- ترمینالهای برق اصلی یا ترمینالهای قدرت جهت انتقال توان از شبکه به اینورتر و از اینورتر به موتور میباشد.
- محل کابل ورودی برق اصلی برای قرارگرفتن کابل ورودی قدرت در اینورتر سه فاز 30KW سری GD20 اینوت GD20-030G-4 تعبیه شده است.
- پلاک نام ساده که صرفا مدل اینورتر موردنظر را نشان میدهد.
[ux_image_box img=”9200″ image_width=”78″]
نمودار ساختاری
محیط نصب اینورتر:
محیط نصب مناسب همواره یکی از دلایل افزایش عمر دستگاه و افزایش کارایی و راندمان آن محسوب میشود. توجه کنید که اینورتر باید در داخل محیط بسته به مانند تابلو برق نصب گردد. در زیر تعدادی از شرایط محیط نصب مناسب برای اینورتر اینوت 30 کیلووات GD20 آورده شده است که به شرح زیر میباشد:
1. دمای محیط اینورتر:
- دمای مناسب محیط در محدوده 50+~10- درجه سانتیگراد است و رنج تغییرات دما نیز باید از 0.5 درجه سانتیگراد در دقیقه کمتر باشد.
- اگر دمای محیط نصب اینورتر از 40 درجه سانتیگراد بیشتر شود. به ازای هر یک درجه افزایش دما یک درصد از کارکرد و راندمان اینورتر کاسته خواهد شد.
- درصورتی که دمای محیط درایو (اینورتر) invt اینوت سه فاز توان 30 کیلووات کاربری عمومی و سنگین ، بالاتر از 50 درجه سانتیگراد باشد استفاده از اینورتر توصیه نمیشود.
- درصورتی که دما به طور مکرر درحال تغییر است از اینورتر استفاده نکنید.
- اگر از اینورتر در یک فضای بسته مانند تابلو کنترل استفاده میکنید باید شرایط تهویه و خنکسازی مناسب فراهم آورید تا اینورتر در محدوده دمایی مجاز کار کند.
- وقتی دما خیلی پایین است و اینورتر سه فاز اینوت 30KW (40HP) سری GD20 پس از توقف طولانی نیاز به راهاندازی مجدد داشته باشد، ابتدا یک دستگاه گرمکننده خارجی برای افزایش دمای محیط داخلی فراهم کنید تا به دستگاه آسیبی نرسد.
2. رطوبت محیط:
- رطوبت باید کمتر از 90 درصد باشد.
- هیچگونه تراکم و چگالی بالای رطوبت مجاز نیست.
3. دمای محیط جهت انبارکردن دستگاه:
- دمای مناسب در محدوده 70+~40- درجه سانتیگراد است و رنج تغییرات دمای محیط اینورتر اینوت 30 کیلووات GD20 باید کمتر از یک درجه سانتیگراد در دقیقه باشد.
4. وضعیت محیط کارکرد اینورتر:
- محل نصب باید از منابع انتشار امواج الکترومغناطیس به دور باشد.
- از هوای آلوده مانند گازهای خورنده، غبار روغن و گازهای قابل اشتعال دور نگه داشته شود.
- اطمینان حاصل کنید که اشیاء خارجی مانند فلز، گردوغبار، روغن، آب نمیتوانند وارد اینورتر شوند.
- اینورتر را روی مواد قابل اشتعال مانند چوب نصب نکنید.
- اینورتر سه فاز GD20 توان 30KW را از نور مستقیم خورشید، غبار روغن، بخار و محیط ارتعاش دور نگه دارید.
5. ارتفاع نصب از سطح دریا:
- شرایط مناسب نصب در پایینتر از 1000 متر از سطح دریا میباشد. اگر بیشتر از 1000 متر از سطح دریا باشد به ازای هر 100 متر اضافه یک درصد از عملکرد دستگاه کاهش مییابد.
6. شدت مجاز لرزش:
- کمتر از 5.8m/s2 (0.6g) میباشد.
7. جهت نصب و راهاندازی:
- اینورتر باید در یک موقعیت عمودی نصب شود تا از اثر خنککنندگی کافی اطمینان حاصل شود.
