اینورتر اینوت 22 کیلووات مدل GD350A از پیشرفتهترین مدلهای اینورتر اینوت به شمار میآید. با خرید این دستگاه برای کاربری خود میتوانید از قابلیتهای هوشمند و بهصرفه آن بیشترین بهره را ببرید. درواقع مدل اینورتر اینوت GD350A هزینههای اضافی که برای درایوهای دیگر جهت تامین این قابلیتها باید فراهم شود را نیاز ندارد.

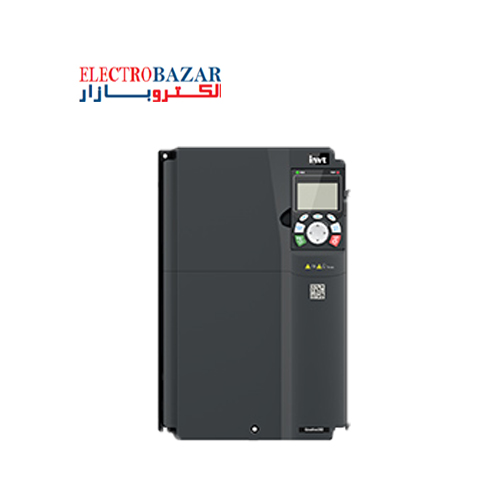

محصول مورد عرضه ما، اینورتر سه فاز INVT GD350 A توان 22 کیلووات، دارای پلاک فنی GD350A-018G/022P-4 میباشد. که معرف توان 18.5 کیلووات در کاربری سبک و توان 22 کیلووات در کاربری سنگین است. این محصول دارای ظرفیت اضافهبار 150% جریان نامی در زمان 60 ثانیه برای مدلهای گشتاور ثابت و 120% جریان نامی در 60 ثانیه برای مدلهای گشتاور متغیر میباشد.
در ورودی اینورتر اینوت 22 کیلووات سه فاز مدل GD350A-022G/030P-4 فرکانس 50 تا 60 هرتز داریم و در خروجی دستگاه فرکانس از صفر تا حداکثر 400 هرتز قابل تنظیم است. این دستگاه دارای ابعاد بهینه 200x341x208 mm و وزن 8.5kg میباشد.
پشتیبانی از انواع کارتهای PG، انواع کارتهای قابل برنامهریزی برای گسترش قابلیت دستگاه، کارتهای ارتباطی، کارتهای I/O و… از جمله قابلیتهای مهم این دستگاه میباشد که انعطافپذیری آن را برای انواع کاربریها بسیار بالا میبرد.
خصوصیات برتر اینورتر اینوت 22 کیلووات مدل GD350A
- امکان پشتیبانی از انکودر ورودی پالس مربعی با فانکشن اندازهگیری سرعت
- دارای یک ترمینال خروجی دیجیتال سرعت بالا با حداکثر فرکانس 50kHz و یک ترمینال خروجی Y به صورت کلکتورباز در اینورتر سه فاز 22 کیلووات 30 اسب اینوت INVT-GD350A
- دارای دو ترمینال خروجی رلهای قابلتنظیم RO1 با ظرفیت تماس 3A/AC 250V و RO2 با ظرفیت تماس 1A/DC 30V میباشد. در رله اول RO1A به صورت normaly open و RO1B به صورت nomaly close و RO1C به عنوان common میباشد. در رله دوم نیز RO2A به صورت normaly open و RO2B به صورت normaly close و RO2C به عنوان common میباشد.
- امکان کنترل انواع موتورهای آسنکرون(AM) و موتورهای سنکرون مغناطیس دائم(SM)
جهت مشاهده اطلاعات رنجهای توانی اینورتر سه فاز 22 کیلووات 30 اسب اینوت INVT-GD350A میتوانید با انتخاب مقدار کیلووات به تمامی مشخصات توان موردنظر دست یابید.
مد وکتورکنترل قابلیت فوقالعاده در درایو اینوت سری سه فاز GD350 توان 22 کیلووات
ازجمله قابلیتهای درایو برای کنترل دقیق وجود مد وکتورکنترل می باشد که به دو صورت بدون سنسور یا SVC و با سنسور یا FVC تقسیم میشود.
1. مد SVC
تنظیمات مد SVC در مقایسه با مد V/F بسیار سادهتر است. همچنین کاربرد گسترده آن در کاربریها نشان از عملکرد عالی این مد دارد. حتما قبل از تنظیم مد اینورتر اینوت 22 کیلووات مدل GD350A به عنوان مد SVC اقدام به tune کردن موتور نمایید. در این صورت مد SVC به درستی عمل خواهد کرد.
از قابلیتهای مهم مد SVC این است که در آن حتی در فرکانسهای پایین هم نمیتوان شفت موتور را نگه داشت. به عبارتی موتور حتی در صورت وجود بار سنگین، زیر بار نمیماند. همچنین درصورت نیاز با تنظیم پارامترهای جبرانگر لغزش و جبرانگر گشتاور میتوان به بهترین حالت کارکرد موتور دست یافت. تمام این قابلیتها بدون نیاز به نصب انکودر در حالی که فقط فیدبک از جریان، راهنمای درایو میباشد، قابل انجام است.
بهترین زمان استفاده از این مد در سرعتهای پایین میباشد. توجه به این نکته ضروری است که در سرعت پایین، موتور خیلی آرام میچرخد درنتیجه سرعت خنککنندگی پروانه پشت موتور نیز پایین خواهد بود و نمیتواند موتور را خنک کند. که درصورت کارکرد زیاد و نبود تبادل حرارتی، منجر به سوختن موتور میشود. راه حل این مشکل استفاده از فن اکسترنال در سیستم میباشد تا تبادل حرارتی و خنککنندگی را در موتور ایجاد نماید.
2. مد FVC
مد FVC نیز یک مد پیشرفتهتر در اینورتر سه فاز INVT GD350 A توان 22 کیلووات میباشد. در واقع عملکرد این مد این است که یک موتور القایی را به یک موتور DC تبدیل میکند. در مد FVC از جریان مدار فیدبک گرفته میشود و مدار معادل موتور را نیز از طریق اتوتیونکردن به دست میآورد. همچنین درصورت انتخاب مد FVC به همراه PG موقعیت موتور و زاویه میدان موتور را نیز پیدا میکند. در نهایت از طریق این زاویهها جریان شار را به دو مولفه تقسیمبندی میکند و به عبارتی اختلاففاز را به دست میآورد.
از این دو مولفه یکی جریان شارساز است که مانند جریان تحریک در موتورهای DC است. دیگری جریان گشتاورساز میباشد که معادل جریان آرمیچر در موتورهای DC است.
در نهایت با داشتن این دو مولفه آنها را همزمان باهم ولی مستقل ازهم میتوانید کنترل کنید. در نهایت میتوان به راحتی گشتاور دستگاه را کنترل کرد.
در مد FVC با PG این مقادیر خیلی دقیقتر محاسبه میشوند. این مد به دلیل وجود انکودر هم در سرعت پایین و هم در سرعت بالا بهترین مد برای انتخاب میباشد.
خرید اینورتر اینوت 22 کیلووات سه فاز مدل GD350A-022G/030P-4
جهت اطلاع از موجودی و قیمت این محصول میتوانید با شرکت بزرگ الکتروبازار به عنوان نمایندگی رسمی و برجسته اینوت در ایران تماس بگیرید و یا در واتساپ و ایتا درخواست خود را ارسال بفرمایید. همکاران ما آماده پاسخگویی و مشاوره رایگان برای مشتریان عزیز میباشند. تمام محصملات اینوت از جمله اینورتر اینوت 22 کیلووات مدل GD350A دارای گارانتی و خدمات پسازفروش میباشند و امکان ارسال به سراسر کشور برای مشتریان وجود دارد.
توجه: پارامتر های اصلی مدل GD350A با مدل GD200A مشابه هاست از اینرو دفترچه فارسی مختصر این مدل برای GD350A نیز قابل استفاده است.
