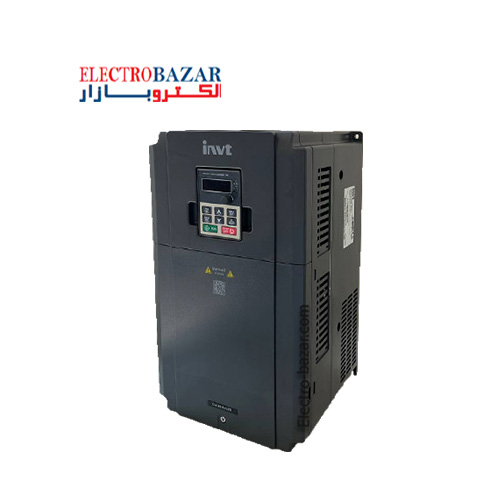

اینورتر اینوت 22 کیلووات GD20 سه فاز سری عمومی و سنگینINVT

اینورتر اینوت 22 کیلووات GD20 با پلاک فنی GD20-022G-4 شناخته شده و دارای فرکانس ورودی 50 تا 60 هرتز و جریان ورودی 45 آمپر می‌باشد. این مدل اینورتر به صورت استاندارد مجهز به چوک DC داخلی و یونیت بریک داخلی است.اینورتر اینوت با طراحی حرفه‌ای و امکانات سخت‌افزاری و نرم‌افزاری قدرتمند برای انواع کاربری‌های صنعتی انتخابی مقرون‌ به‌ صرفه به شمار می‌رود.

اینورتر اینوت سری GD20 با توان 22 کیلووات GD20-022G-4 دارای دو ورودی آنالوگ AI1 , AI2 و دو خروجی آنالوگ AO1 , AO2 می‌باشد. ورودی‌های دیجیتال این رنج از اینورتر اینوت GD20 چهار عدد می‌باشد که از S1 تا S4 نام‌گذاری شده است. ورودی پنجم به نام HDI وجود دارد که همان high speed puls input یا ورودی پالس سرعت بالا است و تا 50 کیلو هرتز قابل تنظیم است. یک خروجی دیجیتال و دو خروجی رله‌ای نیز خروجی‌های این درایو می‌باشد.

درایو (اینورتر) invt اینوت مدل سه فاز توان 22 کیلووات کاربری عمومی و سنگین از محصولات پرفروش و کاربرپسند می‌باشد که قابلیت تحمل 200% جریان نامی از دیگر مشخصات بارز این دستگاه محسوب می‌شود. برای اطلاع از قیمت این محصول و استفاده از مشاوره رایگان می‌توانید با کارشناسان ما در شرکت الکتروبازار ارتباط برقرار نمایید.

[ux_image id=”9186″ width=”60″]

ویژگی‌های فنی اینورتر اینوت 22 کیلووات GD20:

• دارای ولتاژ خروجی 0 تا 380 ولت
•  دارای قابلیت Vector Control حرفه‌ای
• میزان نوسان سرعت ±0.3% (svc)
• امکان تنظیم پسورد برای کاربر در اینورتر‌های سری GD20

دیتا شیت اینورتر اینوت gd20 در جدول زیر قابل رویت می‌باشد. می‌توانید با انتخاب مقدار کیلووات در فیلتر زیر اطلاعات کامل دستگاه مورد نظر خود از جمله اینورتر اینوت 22KW سه فاز GD20 را مشاهده نمایید.

علائم هشدار و خطا:

اینورتر اینوت gd20 مجهر به آلارم خطا می‌باشد که درصورت وقوع خطا کاربر را نسبت به ریسک پیش آمده آگاه می‌کند و مانع از صدمه به تجهیزات می‌شود. خطا و هشدار به وسیله‌ی چراغ LED دستگاه نشان داده می‌شود. وقتی چراغ ال‌ای‌دی به نام TRIP اینورتر سه فاز اینوت 22KW (30HP) سری GD20 روشن است یعنی پیام خطا رخ داده است و صفحه نمایش وضعیت غیرعادی اینورتر را نشان می‌دهد. در زیر تعدادی از خطاهای رایج در اینورتر اینوت GD20 آورده شده است که با این اطلاعات میتوان بعضی از خطاها را شناسایی و اصلاح نمود. اگر توانایی برطرف کردن خطا را نداشتید، می‌توانید با همکاران کارشناس ما تماس حاصل نمایید و راهنمایی‌های لازم در جهت رفع خطا مانند خطاهای اینورتر اینوت 22 کیلووات GD20 انجام شود.

خطاهای OUT1، OUT2، OUT3 زمانی اتفاق می‌افتد که:

1. ماژول IGBT دچار آسیب شده است.
2. زمان ACC خیلی سریع است.
3. سیم‌بندی بین موتور و درایو وضعیت خوبی ندارد.
4. وضعیت اتصال به زمین درست نیست.
5. تداخل خارجی باعث خطا شده است.

اقدامات لازم برای رفع خطا  OUT1، OUT2، OUT3:

1. پاور یونیت را تعویض کنید.
2. زمان ACC را کاهش دهید.
3. سیم بندی اینورتر اینوت سری GD20 با توان 22 کیلووات GD20-022G-4 را بررسی کنید.
4. تجهیزات خارجی را بررسی کنید و تداخل را از بین ببرید.

خطاهای OC1 , OC2 , OC3 زمانی اتفاق می‌افتد که:

1. زمان ACC و DEC  خیلی سریع است.
2. ولتاژ شبکه خیلی ضعیف است.
3. توان اینورتر نسبت به موتور خیلی کم است.
4. بار الکتروموتور غیر عادی است.
5. زمین اتصال کوتاه شده است یا در خروجی درایو (اینورتر) invt اینوت مدل سه فاز توان 22 کیلووات کاربری عمومی و سنگین افت فاز روی داده است.
6. تداخل خارجی قوی وجود دارد.
7. حفاظت اضافه ولتاژ فعال نیست.

اقدامات لازم برای رفع خطاهای OC1 , OC2 , OC3:

1. زمان ACC را کاهش دهید.
2. برق ورودی را بررسی کنید.
3. اینورتری با توان بالاتر انتخاب کنید.
4. چک کنید اتصال زمین یا اتصال کوتاه در اینورتر اینوت 22 کیلووات GD20 نشده باشد و یا چرخش موتور به آرامی نباشد.
5. پیکربندی و تنظیمات خروجی را بررسی کنید.
6. تداخل خارجی قوی را بیابید.
7. تنظیمات کدهای عملکردی مرتبط را بررسی کنید.

خطای UV زمانی اتفاق می‌افتد که:

1. ولتاژ منبع تغذیه خیلی ضعیف است.

اقدامات لازم برای رفع خطای UV:

1. برق ورودی اینورتر اینوت 22KW سه فاز GD20 را بررسی کنید.

خطای OL1 زمانی اتفاق می‌افتد که:

1. ولتاژ منبع تغذیه خیلی ضعیف است.
2. جریان نامی وارد شده در تنظیمات موتور نادرست است.
3. توقف یا حالت بار گذرای موتور خیلی قوی است.

اقدامات لازم برای رفع خطای OL1:

1. برق ورودی اینورتر سه فاز اینوت 22KW (30HP) سری GD20 را بررسی کنید.
2. جریان نامی موتور را بازنشانی کنید.
3. بار موتور را چک کرده و گشتاور آن را تنظیم کنید.

خطای OL2 زمانی اتفاق می‌افتد که:

1. زمان ACC خیلی سریع است.
2. موتور دوار ریست می‌شود.
3. ولتاژ منبع تغذیه خیلی ضعیف است.
4. بار روی موتور خیلی سنگین است.
5. کنترل برداری حلقه بسته، برخلاف جهت پنل کد عمل میکند و عملکرد دستگاه طولانی و با سرعت کم است.

اقدامات لازم برای رفع خطای OL2 در اینورتر اینوت 22 کیلووات GD20:

1. زمان ACC را کاهش دهید.
2. پس از توقف از ریستارت مجدد خودداری کنید.
3. برق ورودی را بررسی کنید.
4. یک اینورتر با قدرت بالاتر انتخاب کنید.
5. یک موتور مناسب انتخاب کنید.

خطای OL3 زمانی اتفاق می‌افتد که:

1. اینورتر با توجه به مقدار تنظیم شده، پیش هشدار اضافه بار را گزارش خواهد داد.

اقدامات لازم برای رفع خطای OL3 در اینورتر اینوت سری GD20 با توان 22 کیلووات GD20-022G-4:

1. بار و مرحله قبل از پیش هشدار اضافه بار را بررسی کنید.
