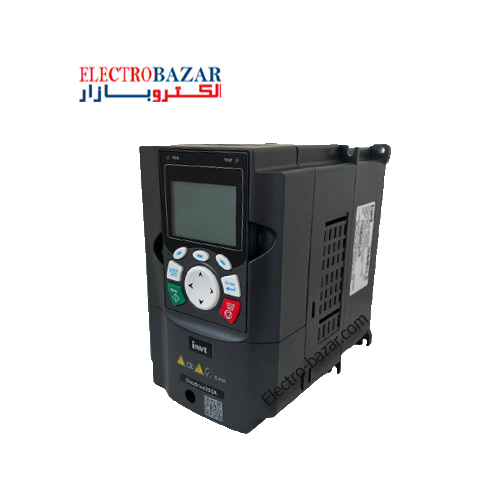

اینورتر اینوت 2.2 کیلووات مدل GD350A اولین رنج توانی از سری اینورتر اینوت GD350A، یک درایو جدید و چندمنظوره با کارایی بالا و انعطافپذیری بسیار بالا میباشد. جهت مشاهده سایر مدلهای اینوت نیز میتوانید به صفحه اینورتر اینوت مراجعه نمایید. این محصول که با کد فنی GD350A-1R5G/2R2P-4 شناخته میشود، در کاربری گشتاور ثابت دارای توان 1.5 کیلووات و در کاربری گشتاور متغیر دارای توان 2.2 کیلووات میباشد. در ورودی دستگاه فرکانس 50 تا 60 هرتز را داریم. این پارامتر در خروجی از 0 تا حداکثر 400 هرتز قابل تنظیم میباشد.
اینورتر سه فاز INVT GD350A توان 2.2 کیلووات مجهز به قابلیتهای متنوعی برای تنظیم میزان فرکانس میباشد. از جمله از طریق ترمینالهای دیجیتال، ترمینالهای آنالوگ، فرکانس پالس، سرعت اجرای چندمرحله ای، PLC ساده، ارتباط PID، انواع شبکههای ارتباطی و… که کاربر با توجه به نیاز و کاربری خود میتواند روش فرکانسدهی خود را انتخاب نماید. سپس به وسیله تنظیم کدهای مخصوص این فرمان را برای درایو مشخص کند.
اینورتر سه فاز 2.2 کیلووات اینوت مدل GD350A-1R5G/2R2P-4 میتواند انواع موتورهای سنکرون و آسنکرون را حتی درصورت نیاز به صورت همزمان راهاندازی و کنترل نماید. همچنین از کنترل گشتاور(torque control)، کنترل سرعت(speed control) و کنترل موقعیت(position control) به صورت کاملا حرفهای پشتیبانی میکند.
مهمترین فاکتور برای انتخاب مطمئن اینورتر اینوت 2.2 کیلووات مدل GD350A مجهز بودن آن به مد کنترلی اسکالر(V/F)، مد کنترل برداری حلقه باز(SVC) و مخصوصا مد کنترل برداری حلقه بسته(FVC) میباشد. مد FVC دارای دقت فوقالعاده بالا در کنترل سرعت و کنترل گشتاور میباشد و در فرکانسهای بالا از کاربردیترین مدها میباشد. در فرکانس صفر نیز میتواند به مدت طولانی شفت موتور را کاملا قفل کند و بهتر از ترمز DC عمل نماید.
[ux_image id=”10299″ width=”71″]
ویژگیهای بارز اینورتر سه فاز اینوت 2.2 کیلووات سری GD350
- دارای ظرفیت اضافه بار 150% جریان نامی در زمان یک دقیقه برای مدلهای گشتاور ثابت و 120% جریان نامی در یک دقیقه برای مدلهای گشتاور متغیر
- مجهز به بیش از 30 نوع فانکشن حفاظتی از جمله حفاظت اضافه جریان، اضافه ولتاژ، افت ولتاژ، دمای بیشازحد، افت فاز، اضافه بار و…
- دارای ولتاژ ورودی سه فاز 400V∼440V AC
- دارای جریان خروجی 3A در کاربری سبک و 7.5A در کاربری سنگین
دیتاشیت اینورتر سه فاز 2.2 کیلووات اینوت مدل GD350A-1R5G/2R2P-4 در زیر قابل مشاهده میباشد. جهت استفاده از فیلتر میتوانید رنج توانی موردنظر را انتخاب بفرمایید.
اصول راهاندازی سریع اینورتر اینوت INVT سری GD350 A توان 2.2KW
با بررسی موارد زیر میتوانید به صورت کاملا اصولی به راهاندازی سریع محصول دست یابید. درصورت رعایت این نکات عمر مفید و حقیقی درایو را تجربه خواهید کرد و تا مدتها نیاز به تعمیر نخواهید داشت.
1. نحوه بررسی بستهبندی محصول
- توجه کنید جعبه بستهبندی اینورتر اینوت 2.2 کیلووات مدل GD350A آسیبدیده یا مرطوب نباشد.
- دقت کنید شناسه مدل روی سطح بیرونی جعبه بستهبندی با مدل خریداری شده مطابقت داشته باشد.
- بررسی کنید که سطح داخلی جعبه بستهبندی غیرعادی نباشد. مثلاً در شرایط مرطوب نبوده، یا اینکه محفظه VFD آسیبدیده یا ترکخورده نباشد.
- بررسی کنید که آیا پلاک اینورتر سه فاز INVT GD350A توان 2.2 کیلووات با شناسه مدل در سطح بیرونی جعبه بستهبندی مطابقت دارد یا خیر.
- دقت کنید لوازم جانبی (از جمله دفترچه راهنما و صفحهکلید) داخل جعبه بستهبندی کامل باشد.
2. نحوه بررسی اینورتر سه فاز 2.2 کیلووات اینوت مدل GD350A-1R5G/2R2P-4 قبل از استفاده
- ابتدا نوع بار را بررسی کنید تا مطمئن شوید که اضافه بار درایو در طول کار وجود نداشته باشد و توجه کنید که آیا کلاس توان VFD نیاز به افزایش دارد یا خیر.
- بررسی کنید جریان نامی موتور از جریان نامی VFD کمتر باشد.
- بررسی کنید دقت کنترل موردنیاز بار با VFD مطابقت داشته باشد.
- دقت کنید ولتاژ شبکه با ولتاژ نامی اینورتر اینوت 2.2 کیلووات مدل GD350A مطابقت داشته باشد.
- توجه کنید که آیا کارت expansion برای عملکردهای انتخابی موردنیاز است یا خیر.
3. بررسی محیط پیرامون درایو
- بررسی کنید که آیا دمای محیط اینورتر سه فاز اینوت 2.2 کیلووات سری GD350 از 40 درجه سانتیگراد بیشتر است یا خیر. اگر بیش از 40 درجه سانتیگراد باشد، به ازای هر 1 درجه سانتیگراد افزایش، کارایی دستگاه 1% کاهش مییابد. اگر دمای محیط بیشاز 50 درجه سانتیگراد باشد، استفاده از VFD توصیه نمیشود.
- بررسی کنید که آیا دمای محیط اینورتر اینوت INVT سری GD350 A توان 2.2KW کمتر از -10 درجه سانتیگراد است یا خیر. اگر بله، از وسایل گرمایشی استفاده کنید.
- زمانی که ارتفاع از 1000 متر بیشتر شود، به ازای هر افزایش 100 متری، 1% از کارایی دستگاه کاهش مییابد. و هنگامی که ارتفاع از 3000 متر بیشتر شود، برای جزئیات با نمایندگی شرکت INVT مشورت نمایید.
- بررسی کنید اگر رطوبت محل استفاده از 90 درصد فراتر رفته و تراکم اتفاق میافتد، اقدامات حفاظتی بیشتری انجام دهید.
- بررسی کنید که اگر محل استفاده ممکن است در معرض نور مستقیم خورشید باشد یا احتمال ورود اجسام خارجی وجود داشته باشد، اقدامات حفاظتی بیشتری انجام دهید.
- بررسی کنید اگر گرد و غبار، گاز انفجاری یا گاز قابل اشتعال در محل استفاده وجود داشته باشد، اقدامات حفاظتی بیشتری انجام دهید.
4. الزامات نصب درایو
- بررسی کنید که آیا محدوده بار کابل برق ورودی و کابل موتور با نیاز بار واقعی مطابقت دارد یا خیر.
- بررسی کنید برای اینورتر اینوت 2.2 کیلووات مدل GD350A لوازم جانبی صحیح انتخاب شده باشد و به درستی نصب شده باشند، و کابلهای نصب الزامات همه اجزا را برآورده کنند (از جمله راکتور، فیلتر ورودی، راکتور خروجی، فیلتر خروجی، راکتور DC، واحد ترمز و مقاومت ترمز ).
- بررسی کنید که VFD بر روی مواد غیر قابل اشتعال نصب نشده باشد و لوازم جانبی با امکان تابش گرما (مانند راکتور) از مواد قابل اشتعال دور باشند.
- بررسی کنید همه کابلهای کنترل و کابلهای برق به طور جداگانه اجرا شوند و با الزامات EMC مطابقت داشته باشد.
- بررسی کنید تمام سیستمهای اتصال به زمین مطابق با الزامات VFD به درستی زمین شده باشند.
- بررسی کنید تمام فاصلههای نصب VFD با الزامات دفترچه راهنمای عملیات مطابقت داشته باشد.
- بررسی کنید که آیا نصب با دستورالعمل های دفترچه راهنمای عملیات مطابقت دارد یا خیر. توصیه میشود VFD به صورت عمودی نصب شود.
- بررسی کنید که آیا پایانههای اتصال خارجی VFD محکم بسته شده اند و گشتاور مناسب است یا خیر.
- بررسی کنید که آیا پیچ، کابل یا سایر موارد رسانا در VFD باقی مانده است یا خیر. اگر بله، آنها را بیرون بیاورید.
5. راه اندازی اولیه اینورتر سه فاز INVT GD350A توان 2.2 کیلووات
- با توجه به پارامترهای حقیقی موتور، نوع موتور را انتخاب کنید، پارامترهای موتور را تنظیم کنید و حالت کنترل VFD را انتخاب کنید.
- تنظیم خودکار: در صورت امکان، VFD را از بار موتور جدا کنید تا تنظیم خودکار دینامیک شروع شود. اگر VFD را نمی توان از بار جدا کرد، تنظیم خودکار استاتیک را انجام دهید.
- زمان ACC/DEC را با توجه به شرایط کاری واقعی بار تنظیم کنید.
- راه اندازی دستگاه را با jogging انجام دهید و بررسی کنید که آیا جهت چرخش موتور صحیح است یا خیر. اگر نه، جهت چرخش را با تعویض هر دو سیم فاز موتور تغییر دهید.
- تمام پارامترهای کنترل را تنظیم کنید و سپس اجرا کنید.
جهت راهنمایی در خصوص رنج توانی و خرید درایو متناسب با کاربری موردنیاز خود میتوانید با کارشناسان خبره ما در شرکت الکتروبازار نمایندگی رسمی اینورتر اینوت تماس حاصل نمایید و از مشاوره رایگان برخوردار شوید.
توجه: پارامتر های اصلی مدل GD350A با مدل GD200A مشابه هاست از اینرو دفترچه فارسی مختصر این مدل برای GD350A نیز قابل استفاده است.
