135,800,000 تومان
*توجه*: مشتری گرامی با توجه به تغییرات قیمت ها بدلیل نوسانات نرخ ارز، قبل از سفارش باید قیمتها استعلام شود.

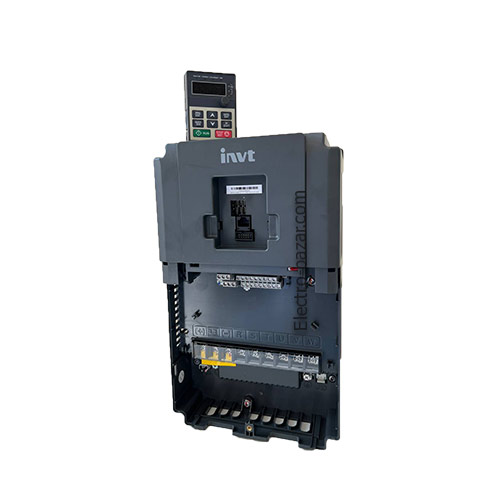

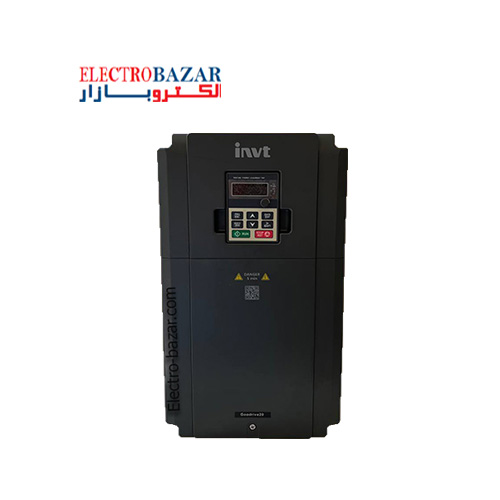

درایو صنعتی GD20-018G-4، یکی از مدل‌های قدرتمند اینورتر اینوت (INVT) با توان 18.5 کیلووات است که برای کنترل دور الکتروموتورهای سه فاز در صنایع سبک و سنگین طراحی شده است. این محصول با بهره‌گیری از تکنولوژی کنترل برداری (Vector Control)، گشتاور راه‌اندازی بالا و پاسخ‌دهی سریع در کمتر از 20 میلی‌ثانیه، گزینه‌ای ایده‌آل برای کاربردهای صنعتی محسوب می‌شود.
| ویژگی فنی | مقدار / شرح |
|---|---|
| توان خروجی | 18.5 کیلووات (25 اسب بخار) |
| جریان خروجی | 38 آمپر |
| ولتاژ ورودی | سه فاز 380V ~ 440V |
| دقت کنترل سرعت | ±0.2% (در حالت SVC) |
| واحد ترمز داخلی | دارد (مدل‌های 0.4 تا 37 کیلووات) |
این درایو به دلیل قابلیت‌های حفاظتی گسترده، از تجهیزات شما در برابر نوسانات و خطاهای احتمالی محافظت می‌کند. ویژگی‌های کلیدی این مدل عبارتند از:
جهت مشاهده لیست کامل توان‌ها و دریافت دیتاشیت اختصاصی این سری، جدول زیر را بررسی نمایید:
| توان دستگاه (kW) | توان معادل (HP) | جریان خروجی (A) | کد فنی | ولتاژ ورودی (V) | ولتاژ خروجی (V) | فرکانس حداکثر (Hz) | فیوز ورودی پیشنهادی (A) | مقاومت ترمز (Ω) | توان مقاومت (W) | وزن (kg) | ابعاد (mm) | خنک‌کاری |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.75 | 1 | 2.5 | GD20-0R7G-4 | 380–400 | 380–400 | 400 | 6 | 653 | 250 | 1 | 80×185×140.5 | تهویه با فن |
| 1.5 | 2 | 4.2 | GD20-1R5G-4 | 380–400 | 380–400 | 400 | 10 | 326 | 500 | 1 | 80×185×140.5 | تهویه با فن |
| 2.2 | 3 | 5.5 | GD20-2R2G-4 | 380–400 | 380–400 | 400 | 10 | 222 | 700 | 1 | 80×185×140.5 | تهویه با فن |
| 4.0 | 5.5 | 9.5 | GD20-004G-4 | 380–400 | 380–400 | 400 | 25 | 122 | 1500 | 3.1 | 146×256×167 | تهویه با فن |
| 5.5 | 7.5 | 14 | GD20-5R5G-4 | 380–400 | 380–400 | 400 | 35 | 89.1 | 2000 | 3.1 | 146×256×167 | تهویه با فن |
| 7.5 | 11 | 18.5 | GD20-7R5G-4 | 380–400 | 380–400 | 400 | 50 | 65.3 | 2500 | 5.6 | 170×320×196 | تهویه با فن |
| 11 | 15 | 25 | GD20-011G-4 | 380–400 | 380–400 | 400 | 63 | 44.5 | 4000 | 5.6 | 170×320×196 | تهویه با فن |
| 15 | 20 | 32 | GD20-015G-4 | 380–400 | 380–400 | 400 | 63 | 32 | 6000 | 5.8 | 170×320×196 | تهویه با فن |
| 18.5 | 25 | 38 | GD20-018G-4 | 380–400 | 380–400 | 400 | 100 | 27 | 8000 | 9 | 200×341×184 | تهویه با فن |
| 22 | 30 | 45 | GD20-022G-4 | 380–400 | 380–400 | 400 | 100 | 22 | 10000 | 9 | 200×341×184 | تهویه با فن |
| 30 | 40 | 60 | GD20-030G-4 | 380–400 | 380–400 | 400 | 125 | 17 | 12000 | 15.5 | 250×400×202 | تهویه با فن |
| 37 | 50 | 75 | GD20-037G-4 | 380–400 | 380–400 | 400 | 150 | 13 | 15000 | 15.5 | 250×400×202 | تهویه با فن |
| 45 | 60 | 92 | GD20-045G-4 | 380–400 | 380–400 | 400 | 150 | 10 | 40000 | 25 | 282×560×238 | تهویه با فن |
| 55 | 75 | 115 | GD20-055G-4 | 380–400 | 380–400 | 400 | 200 | 8 | 50000 | 25 | 282×560×238 | تهویه با فن |
| 75 | 100 | 150 | GD20-075G-4 | 380–400 | 380–400 | 400 | 250 | 6.5 | 70000 | 25 | 282×560×238 | تهویه با فن |
| 90 | 125 | 180 | GD20-090G-4 | 380–400 | 380–400 | 400 | 325 | 5.4 | 80000 | 45 | 338×554×329 | تهویه با فن |
| 110 | 150 | 215 | GD20-110G-4 | 380–400 | 380–400 | 400 | 350 | 4.5 | 100000 | 45 | 338×554×329 | تهویه با فن |

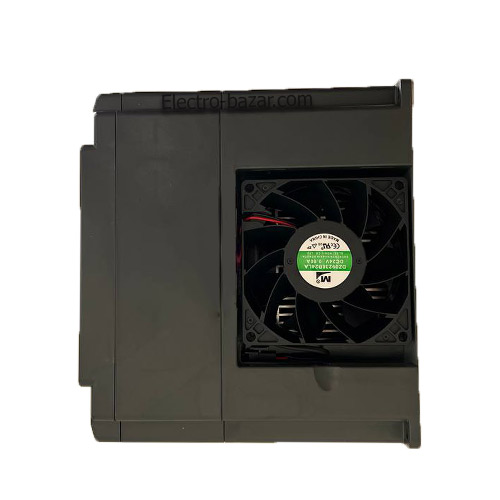

فن داخلی درایو GD20 برای طول عمر حداقل 25,000 ساعت طراحی شده است. با این حال، کارایی آن مستقیماً به دمای محیط بستگی دارد. دمای کاری مطلوب برای این تجهیز زیر 40 درجه سانتی‌گراد است؛ به طوری که به ازای هر یک درجه افزایش دما از این حد، 1% از توان خروجی دستگاه کاسته می‌شود و در دماهای بالاتر از 50 درجه سانتی‌گراد، استفاده از درایو توصیه نمی‌شود.
نکات مهم سرویس:

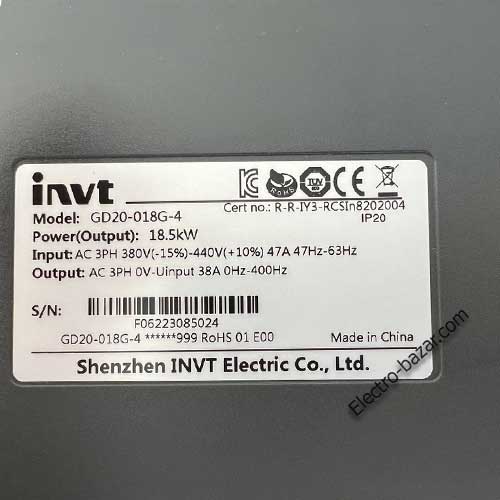

| نام سازنده | INVT |
|---|---|
| مدل اینورتر | GD20 |
| توان | 18.5 کیلووات (25 اسب) |
| تعداد فاز ورودی/خروجی | سه فاز به سه فاز |
| نوع ولتاژ | AC |
| ولتاژ ورودی | 400V |
| ولتاژ خروجی | 400V |
| جریان خروجی | 38a |
| قابلیت تحمل اضافه بار | سنگین-150% در 60 ثانیه |
| مد کنترلی اینورتر | اسکالر (V/F), برداری بدون سنسور |
| پروتکل های ارتباطی | Modbus |
| فیلتر EMC | EMC3 |
| یونیت ترمز | مجهز به یونیت ترمز داخلی |
| توسعه پذیری | ندارد |
| نوع کیپد اینورتر | کیپد جداشونده |
| حفاظت در مقابل نفوذ گرد خاک و آب | IP20 |
| کشور سازنده | چین |
