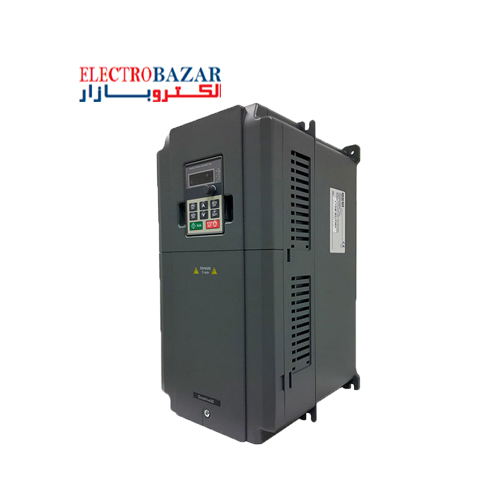

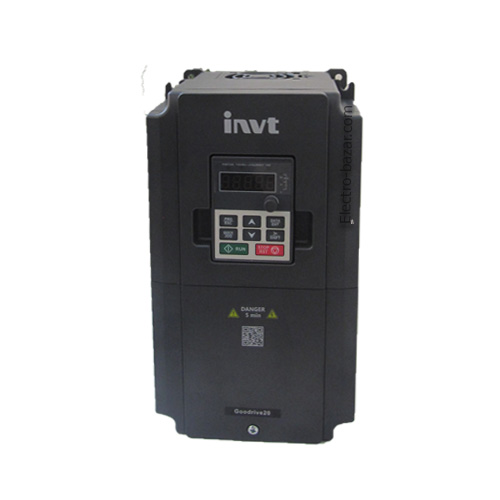

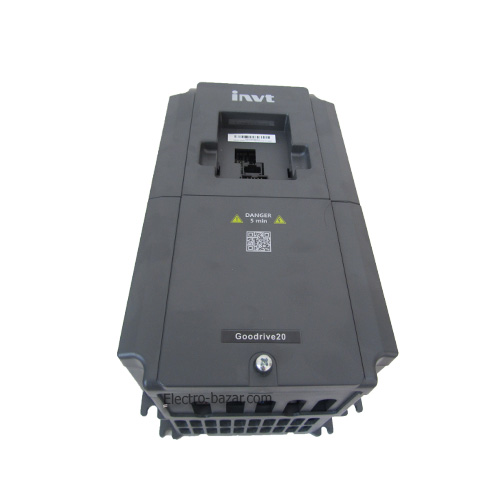

اینورتر اینوت 15 کیلووات GD20 از نمونههای پرکاربرد و مطرح سری اینورتر اینوت GD20 به شمار میرود. با مراجعه به صفحه اینورتر اینوت میتوانید سایر مدلهای اینوت را نیز مشاهده نمایید. پلاک اینورتر شامل مشخصات اصلی آن است که این رنج توانی با پلاک فنی GD20-015P-4 شناخته میشود. اینورتر سه فاز INVT GD20 توان 15kW با جریان ورودی 40 آمپر دارای جریان خروجی 32 آمپر میباشد. در اینورتر اینوت مدل GD20 همه رنجها قابلیت نصب روی دیواره را دارند ولی درمورد نصب روی ریل یا فلنجی در رنجهای مختلف تفاوتهایی وجود دارد که هرکدام مزیتهای مشخصی دارد. روش نصب به صورت فلنجی را اینورترهای 4 کیلووات و بالاتر پشتیبانی میکنند و رنجهای پایینتر از آن به صورت ریلی و بههمچسبیده نصب میشوند. در صورت نیاز به خرید اینورتر اینوت GD20 توان 15 کیلووات GD20-015G-4 میتوانید درمورد نوع کاربری، روش نصب متناسب با نیاز خود و قیمت اینورتر با همکاران ما در شرکت معتبر الکتروبازار ارتباط برقرار نمایید. این مدل اینورتر برای کاربری های عمومی و سنگین مورد استفاده قرار می گیرد.
برخی از مشخصات بارز اینورتر اینوت 15 کیلووات GD20 سه فاز:
- دارای DC reactor در رنجهای توانی 18.5 کیلووات و بالاتر
- دارای درجه حفاظتی IP20
- دارای چراغ الایدی RUN/TUNE جهت نمایش روشن، خاموش یا در حال اتوتیون بودن اینورتر
- امکان حذف و کنترل هارمونیکهای جریان شبکه و برق با راکتور پیشنهادی ورودی ACL2-1R5-4 در اینورتر 15 کیلووات gd20
دیتا شیت اینورتر اینوت gd20 در جدول زیر قابل رویت میباشد. فیلتر زیر شامل تمامی رنجهای توانی اینوتر اینوت مدل GD20 است که با انتخاب هر رنج توانی، تمام اطلاعات دستگاه موردنظر برای شما قابل مشاهده میشود.
دیاگرام مدار کنترل اینورتر اینوت 15 کیلووات GD20:

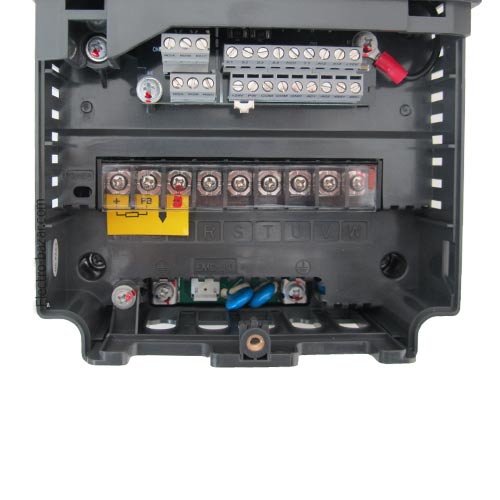

ترمینالهای کنترلی برخلاف ترمینالهای قدرت، سطح ولتاژ بسیار پایینی دارند و نقش انتقال سیگنالهای کنترلی را بر عهده دارند به همین جهت ظریفتر هستند. در شکل زیر دیاگرام و ترمینالهای مدار کنترل اینورتر اینوت را مشاهده میکنید که شرکت اینوت جهت راهنمایی کاربر از اینورتر gd20 منتشر کرده است.
در اینجا به توضیح مختصر هرکدام از ترمینال ها اشاره کردهایم. جهت راهنمایی بیشتر و خرید اینورتر اینوت 15kW سه فاز GD20 میتوانید به صورت آنلاین یا تلفنی با شرکت الکتروبازار تماس حاصل نمایید.
[ux_image_box img=”9022″ image_width=”78″]
دیاگرام مدار کنترل اینورتر اینوت GD20
[ux_image_box img=”9465″ image_width=”78″]
ترمینالهای مدار کنترل اینورتر اینوت GD20
ارتباط مدار کنترل اینورتر:
- ترمینالهای +485 و -485 رابط ارتباطی 485 میباشند و جهت ارتباط شبکه مدباس درایو استفاده میشوند.
ورودیها و خروجی دیجیتال:
- ترمینالهای S1 ،S2 ،S3 ،S4 ورودیهای دیجیتال اینورتر سه فاز اینوت 15 کیلووات (20HP) سری GD20 میباشند که دارای امپدانس داخلی 3.3KΩ و مقدار ولتاژ ورودی 30~12 ولت است. این ورودیها، ماکزیمم فرکانس ورودی با مقدار 1KHz را دارا میباشند.
- به جز ترمینالهای S1 تا S4 ورودی دیگری با نام HDI یا High frequency input وجود دارد. این ورودی دارای ماکزیمم فرکانس ورودی 50KHz میباشد.
- ترمینال PW که در دیاگرام اینورتر اینوت 15 کیلووات GD20 مشاهده میکنید برای تامین منبع تغذیه خارجی دیجیتال مورد استفاده قرار میگیرد و محدوده ولتاژ آن 12 تا 30 ولت میباشد.
- یک ترمینال خروجی دیجیتال با عنوان Y1 داریم که دارای ظرفیت تماس 50mA/30V میباشد.
منبع تغذیه 24 ولت:
- ترمینالهای +24V و COM ترمینالهای منبع تغذیه مدار کنترل اینورتر سه فاز INVT GD20 توان 15kW میباشند. منبع تغذیه خارجی دارای 24V±10% ولتاژ و ماکزیمم جریان خروجی 200mA است. به طور کلی به عنوان منبع تغذیه عملکرد ترمینالهای ورودی و خروجی دیجیتال یا منبع تغذیه سنسور خارجی استفاده میشود.
ورودیها و خروجیهای آنالوگ:
- ترمینال +10V مرجع منبع تغذیه 10 ولت خارجی میباشد. مقدار ماکزیمم جریان خروجی 50mA را دارد و به عنوان منبع تغذیه تنظیم کننده پتانسیومتر خارجی عمل میکند. مقاومت پتانسومتر بالاتر از 50 کیلواهم میباشد.
- ترمینالهای AI2 و AI3 ورودیهای آنالوگ اینورتر اینوت GD20 توان 15 کیلووات GD20-015G-4 میباشند. میتوان مقدار ورودی AI2 را 10~0 ولت یا 20~0 میلیآمپر انتخاب کرد و مقدار ورودی 10V+~10V- برای AI3 قابل تنظیم است. مقدار امپدانس ولتاژ ورودی 20kΩ و مقدار امپدانس جریان ورودی 500Ω میباشد. ولتاژ یا جریان ورودی را میتوان با دیپ سوئیچ تنظیم کرد. اگر سیگنال آنالوگ ورودی از جنس ولتاژ بخواهیم باید کلید AI2 روی حالت V قرار بگیرد و اگر از جنس جریان بخواهیم باید کلید روی حالت I باشد.
- ترمینال GND به عنوان زمین مرجع آنالوگ اینورتر اینوت 15 کیلووات GD20 مورد استفاده قرار میگیرد.
- ترمینالهای AO1 ,AO2 ترمینالهای خروجی آنالوگ هستند که در خروجی میتوانیم مقدار 10~0 ولت یا 20~0 میلیآمپر را داشته باشیم. توجه داشته باشید که تعیین ولتاژ یا جریان بودن خروجی به دیپ سوئیچ بستگی دارد. اگر هرکدام از سیگنالهای آنالوگ خروجی را از جنس ولتاژ بخواهیم باید کلید AO1 و یا AO2 روی حالت V قرار بگیرد و اگر از جنس جریان بخواهیم باید کلید روی حالت I باشد.
رله خروجی:
اینورتر اینوت 15kW سه فاز GD20 دو رله خروجی RO1 , RO2 دارد که هرکدام از رلهها دارای سه ترمینال میباشند.
رله خروجی RO1:
- RO1A NO: در حالت عادی باز است یعنی جریان قطع میباشد. درصورتی که بخواهیم با تحریک ورودی، خروجی عمل نماید مصرفکننده را به این ترمینال وصل میکنیم.
- RO1B NC: در حالت عادی بسته است یعنی جریان وصل میباشد. درصورتی که بخواهیم با تحریک ورودی، خروجی قطع شود، مصرفکننده را به این ترمینال وصل میکنیم.
- RO1C common terminal: به این ترمینال سیگنال مشترک متصل میشود.
رله خروجی RO2 اینورتر سه فاز اینوت 15 کیلووات (20HP) سری GD20:
- RO2A NO: در حالت عادی باز است یعنی جریان قطع میباشد. درصورتی که بخواهیم با تحریک ورودی، خروجی عمل نماید مصرفکننده را به این ترمینال وصل میکنیم.
- RO2B NC: درحالت عادی بسته است یعنی جریان وصل میباشد. در صورتی که بخواهیم با تحریک ورودی، خروجی قطع شود، مصرفکننده را به این ترمینال وصل میکنیم.
- RO2C common terminal: به این ترمینال سیگنال مشترک متصل میشود.
