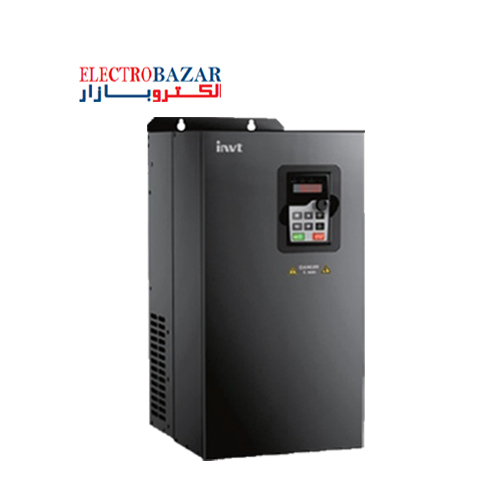

اینورتر سه فاز اینوت GD200A توان 132 کیلووات با کد فنی GD200A-110G/132P-4 دارای ولتاژ سه فاز ورودی 400V و ولتاژ سه فاز خروجی 0 الی مقدار ولتاژ ورودی میباشد.
اینورتر اینوت از بهترین و باکیفیتترین اینورترهای موجود در بازار میباشد که با قیمت بسیار مناسب و رقابتی نسبت به بقیه برندها توانسته جایگاه خود را در بازار کسب کند. از آنجایی که اینورترها در رنج وسیعی از کاربردهای صنعتی استفاده میشوند، شما میتوانید با مراجعه به صفحه اینورتر اینوت GD200A بنا به نیاز و کاربرد آن بهترین و مقرونبهصرفهترین رنج توانی را انتخاب کنید.
اینورتر اینوت 132 کیلووات INVT GD200 دارای فرکانس ورودی 50Hz الی 60Hz و حداکثر فرکانس خروجی 400Hz میباشد. دارای وزن 47kg و ابعاد (عمقxطولxعرض) 325x680x374mm میباشد.
در جدول زیر میتوانید با انتخاب مقدار کیلووات، مشخصات اینورتر اینوت سری GD200A توان 132KW را مشاهده کنید:
توان (kW)
توان (HP)
ولتاژ ورودی (V)
ولتاژ خروجی (V)
وزن (kg)
ابعاد (WxHxD mm)
جریان خروجی (A نرمال/سنگین)
فرکانس MAX (Hz)
فیوز ورودی (A نرمال/سنگین)
مقدار مقاومت (Ω)
توان ترمز 10٪ (kW)
توان ترمز 50٪ (kW)
توان ترمز 80٪ (kW)
خنککاری
کد فنی دستگاه
37
50
380V-3ph
380V-3ph
13
255×407×246
60 / 75
400
125 / 125
17
5
23
36
فن
GD200A-030G/037P-4
45
60
380V-3ph
380V-3ph
30
270×555×333
75 / 92
400
125 / 150
13
6
28
44
فن
GD200A-037G/045P-4
55
75
380V-3ph
380V-3ph
30
270×555×333
92 / 115
400
150 / 200
10
7
34
54
فن
GD200A-045G/055P-4
75
100
380V-3ph
380V-3ph
30
270×555×333
100
400
200 / 250
8
8
41
66
فن
GD200A-055G/075P-4
90
125
380V-3ph
380V-3ph
47
325×680×374
150 / 180
400
250 / 300
6.5
11
56
90
فن
GD200A-075G/090P-4
110
150
380V-3ph
380V-3ph
47
325×680×374
180 / 215
400
300 / 350
5.4
14
68
108
فن
GD200A-090G/110P-4
132
180
380V-3ph
380V-3ph
47
325×680×374
215 / 260
400
350 / 400
4.5
17
83
132
فن
GD200A-110G/132P-4
160
220
380V-3ph
380V-3ph
85
500×870×368
260 / 305
400
400 / 500
3.7
20
99
158
فن
GD200A-132G/160P-4
185
250
380V-3ph
380V-3ph
85
500×870×368
305 / 340
400
500 / 600
3.1
24
120
192
فن
GD200A-160G/185P-4
200
270
380V-3ph
380V-3ph
85
500×870×368
340 / 380
400
600 / 600
2.8
28
139
222
فن
GD200A-185G/200P-4
ویژگیهای اینورتر سه فاز اینوت GD200A توان 132 کیلووات:
تنظیم و کنترل دقیق و خودکار موتور به دو صورت استاتیک و دینامیک
کنترل برداری حلقه باز بسیار پیشرفته
کنترل ولتاژ و جریان بهصورت کامل و کاهش زمان خطای اضافه جریان و اضافه ولتاژ
ترمز های چندگانه و امکان توقف سریع
دارای کنترل گشتاور دقیق
پارامترهای اینورتر اینوت INVT GD200A:
P00.06، انتخاب کانال ورودی سرعت A و P00.07، انتخاب کانال ورودی سرعت B:
کانال فرکانس A و کانال فرکانس B همزمان نمیتوانند از یک منبع تغذیه شوند. منبع فرکانس توسط پارامتر P00.09 میتواند تنظیم شود.
0: اگر مقدار صفر انتخاب شود، فرکانس کاری اینورتر 180 اسب INVT GD200A توسط کیپد تنظیم میشود. اگر مقدار صفر انتخاب شود، حتماً پارامتر P00.10 را اصلاح کنید تا فرکانس کاری و بازه فرکانسی کیپد مشخص شود.
1: ورودی آنالوگ AI1 (در توانهای 015G/018G و توانهای پایینتر از این رنج، این ورودی به پتانسیومتر روی کیپد متصل است، این پتانسیومتر از نوع آنالوگ است. بهدلیل استفاده از پتانسیومتر دیجیتال در توانهای 018G/022P این ورودی وجود ندارد.)
2: ورودی آنالوگ AI2 (معادل ورودی ترمینال AI2)
3: ورودی آنالوگ AI3 (معادل ورودی ترمینال AI3)
درایو اینوت INVT GD200A توان 132 کیلووات دارای 3 کانال تزریق آنالوگ استاندارد میباشد که AI1 توسط پتانسیومتر است. (فقط در مدلهای 015G/018P به پایین قابل اتصال به AI1) و کانال AI2 برابر ولتاژ/جریان (0V~10V/0mA~20mA) است که توسط جامپر قابل انتخاب است.
ورودی AI3 به شکل ورودی ولتاژ (10V~+10V-) است.
تذکر: زمانیکه AI2 بهصورت 0mA~20mA انتخاب میشود.
حداکثر ولتاژ اعمالی این منبع جریان به ترمینال AI2 برابر 10V است. تمام ورودیهای دیجیتال و آنالوگ آن برابر با پارامتر P00.03 است.
4: ورودی پالس سرعت بالا HDI، فرکانس کاری اینورتر از طریق ترمینال پالس سرعت بالا کنترل میشود. اینورتر سه فاز اینوت GD200A توان 132 کیلووات یک کانال ورودی فرکانس بالا را فراهم میکند.
100%+ پالس HDI برابر سرعت اینورتر در حال Forward است و %100- پالس HDI برابر سرعت اینورتر در حال REVERCE است.
تنظیمات ورودی پالس HDI را تنها میتوان بهصورت ورودی توسط ترمینالهای چندکاره تنظیم نمود. پارامتر P05.00 و پارامتر P05.49 برای تنظیمات فرکانس ورودی به اینورتر اینوت 132 کیلووات INVT GD200 است.
5: برنامه ساده PLC (اینورتر مثل PLC عمل میکند.)
P00.06=5 و P00.07=5 تنظیم گردد. پارامتر P10 را برای فرکانس کاری و زمان ACC و Dec تنظیم کنید.
6: تنظیمات ورودی به شکل Multi-Step، اینورتر اینوت سری GD200A توان 132KW در حالت Multi-Step کار میکند، اگر پارامتر P00.06=6 یا P00.07=6 باشد. پارامتر گروه P05 را برای Stepهای جاری اینورتر و پارامتر گروه P10 را برای تنظیم فرکانس جاری اینورتر تنظیم کنید. اگر در این حالت تنظیم فرکانس انتخاب شود، اینورتر از پارامترهای Multi-Step داخلی خود برای کنترل سرعت انتخاب خواهد کرد. بهعلاوه اگر P00.06 یا P00.07 برابر مقدار 6 نباشد دارای الویت است.
7: تنظیم ورودی PID کنترل
اگر پارامترهای P00.06 یا P00.07 برابر 7 باشد، تنظیمات فرکانس ورودی توسط PID کنترلر است، در این صورت لازم است پارامترهای گروه P09 تنظیم گردد. فرکانس کار اینورتر سه فاز اینوت GD200A توان 132 کیلووات بستگی به میزان PID دارد.
8: کنترل از طریق ارتباط شبکه MODEBUS RS-485 فرکانس کاری و فرامین کنترلی اینورتر از طریق ارتباط شبکه دریافت میشود.
9: 11 این پارامتر رزرو شده است و دسترسی به آنها مسدود میباشد.
خرید اینورتر INVT GD200A از نمایندگی اینورتر اینوت:
اینورتر 180 اسب INVT GD200A یکی دیگر از سری اینورترهای برند اینوت میباشد. دستگاه کنترل دور موتور مذکور برای کنترل موتورهای سنکرون با ورودی سه فاز مناسب میباشد. در درایو اینوت INVT GD200A توان 132 کیلووات با سیستم DSP و با بهرهگیری از فناوری پیشرفته، کنترل در سرعتهای پایین با دقت زیاد و اطمینان بالا انجام میشود.
باتوجه به اینکه اینورتر سه فاز اینوت GD200A توان 132 کیلووات دارای گارانتی شرکتی و خدمات پس از فروش میباشد، خرید آن توصیه میشود. الکتروبازار بهعنوان نمایندگی اینورتر اینوت فروش کلیه مدلهای اینورترهای INVT را بر عهده دارد. ارسال به سراسر کشور را نیز انجام میدهد. جهت اطلاع از قیمت و موجودی و نیز مشاوره فنی رایگان در رابطه با اینورتر اینوت 132 کیلووات INVT GD200 با بخش فروش الکتروبازار تماس بگیرید.
