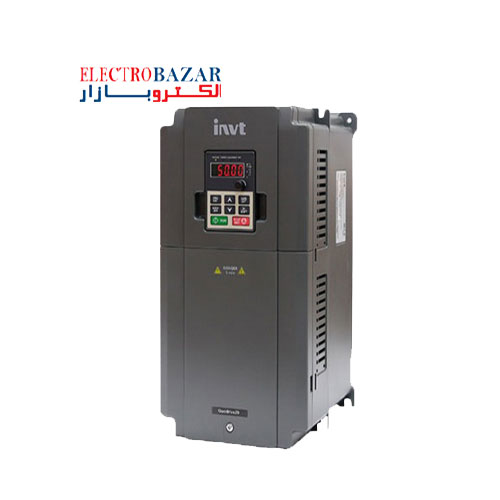

اینورتر اینوت 11 کیلووات GD20 دارای مد کنترلی V/F یا اسکالر و SVC یا کنترل برداری بدون سنسور می باشد. مد کنترلی SVC برای کاربردهایی که نیاز به گشتاور ثابت دارند از جمله ماشینهای سانتریفیوژ، دستگاههای ترسیم سیم، دستگاههای قالبگیری تزریقی و… بسیار مناسب هست. اگر نیاز به درایو با خروجی گشتاور ثابت دارید، اینورترهای با مد کنترلی SVC بهترین انتخاب برای کاربری شما می باشد. همکاران ما در شرکت بزرگ الکتروبازار به عنوان نمایندگی رسمی اینورتر اینوت، آماده پاسخگویی و ارائه مشاوره به هرگونه سوال مشتریان می باشند تا خریدی مطمئن و متناسب با کاربری صنعتی خود داشته باشید.
خصوصیات شاخص اینورتر اینوت 11 کیلووات GD20 سه فاز
- قابلیت تحمل اضافه بار 180 درصد جریان نامی در 10 ثانیه
- توانایی تنظیم خودکار ولتاژ دستگاه در رنج ثابت
- دارای Output Frecuency با مقدار 0 تا 400 هرتز
- دارای Bracking Unit در رنج های توانی 37 کیلووات و پایین تر
انواع روش های تنظیم فرکانس در اینورترهای gd20
با روش های مختلفی میتوان فرکانس اینورترهای gd20 را تغییر داد. از طریق:
- تنظیمات دیجیتال
- تنظیمات آنالوگ
- فرکانس پالس
- تنظیم در حالت سرعت چندمرحله ای
- برنامه PLC
- شبکه ارتباطی MODBUS
دیتا شیت اینورتر اینوت 11 کیلووات gd20 با انتخاب مقدار کیلووات در جدول زیر قابل رویت می باشد.
در تصویر زیر روش اتصال تجهیزات قدرت در مدل های تکفاز و مدل های سه فاز در سطح ولتاژ 380 ولت و سطح ولتاژ 220 ولت دارای واحد ترمز داخلی و مدل های دارای یونیت ترمز خارجی به صورت دیاگرام قابل مشاهده می باشد.
توجه داشته باشید که فیوز، مقاومت ترمز، راکتور ورودی و راکتور خروجی، فیلتر ورودی و فیلتر خروجی تجهیزات آپشن می باشند که میتوانید در صورت لزوم برای کارکرد هرچه بهتر دستگاه طبق مقادیر موجود در دفترچه راهنما اقدام به خرید نمایید.
[col span=”6″ span__sm=”12″ align=”left”]
دیاگرام مدار قدرت اینورتر اینوت GD20 در مدل های تکفاز
[ux_image id=”9466″ depth=”3″ depth_hover=”5″]
دیاگرام مدار قدرت اینورتر اینوت GD20 مدل سهفاز در رنج توانی:
22 کیلووات و پایین تر در سطح ولتاژ 380 ولت
0.75 کیلووات و پایین تر در سطح ولتاژ 220 ولت
[ux_image id=”9467″ depth=”3″ depth_hover=”5″]
دیاگرام مدار قدرت اینورتر اینوت GD20 مدل سهفاز در رنج توانی:
4 کیلووات و بالاتر در سطح ولتاژ 380 ولت
1.5 کیلووات و بالاتر در سطح ولتاژ 220 ولت
[ux_image id=”9468″ depth=”3″ depth_hover=”5″]
شکل ترمینال های مدار قدرت

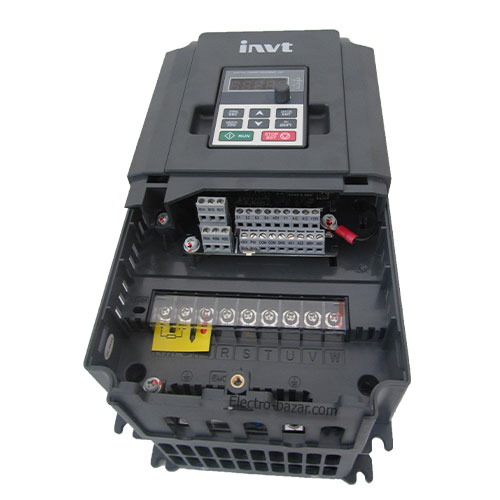

در تصاویر زیر میتوانید ساختار ترمینال های برق اصلی یا به عبارت دیگر ترمینال های قدرت اینورتر مربوط به رنج های توانی متفاوت را مشاهده نمایید. شکل ترمینال های قدرت نسبت به ترمینال های فرمان بزرگتر می باشد چون برق ورودی سه فاز به آنها متصل میشود.
- ترمینال های L , N ترمینال های ورودی تکفاز AC هستند که به منبع تغذیه متصل می شوند.
- ترمینال های R , S , T ترمینال های ورودی سه فاز AC هستند که به منبع تغذیه متصل می شوند.
- ترمینال های (+) ، PB جهت اتصال به مقاومت ترمز خارجی می باشد.
- ترمینال های (+), (-) برای اتصال به DBU یا DC bus
- ترمینال های U, V, W ترمینال های AC سه فاز هستند که به موتور متصل می شوند.
- ترمینال PE برای اتصال زمین محافظ
[ux_image id=”9472″ depth=”3″ depth_hover=”5″]
ترمینال مدار قدرت اینورتر اینوت GD20 مدل تکفاز
[ux_image id=”9473″]
ترمینال مدار قدرت اینورتر اینوت GD20 مدل سهفاز در رنج توانی:
2.2 کیلووات و پایینتر در سطح ولتاژ 380 ولت
0.75 کیلووات و پایینتر در سطح ولتاژ 220 ولت
[ux_image id=”9474″ depth=”3″ depth_hover=”5″]
ترمینال مدار قدرت اینورتر اینوت GD20 مدل سهفاز در رنج توانی:
22~4کیلووات در سطح ولتاژ 380 ولت
1.5 کیلووات و پایینتر در سطح ولتاژ 220 ولت
[ux_image id=”9475″ depth=”3″ depth_hover=”5″]
ترمینال مدار قدرت اینورتر اینوت GD20 مدل سهفاز در رنج توانی:
37~30 کیلووات در سطح ولتاژ 380 ولت
[ux_image id=”9476″ depth=”3″ depth_hover=”5″]
ترمینال مدار قدرت اینورتر اینوت GD20 مدل سهفاز در رنج توانی:
110~45 کیلووات در سطح ولتاژ 380 ولت
