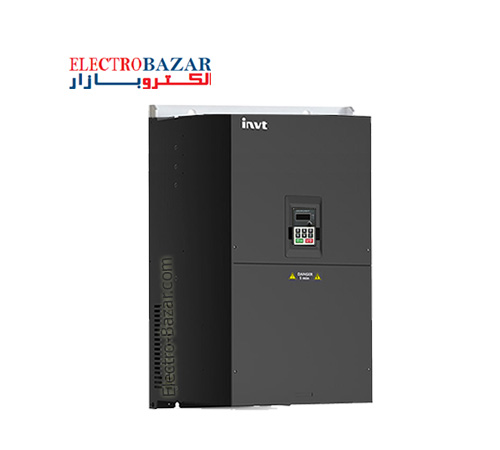

اینورتر اینوت 110 کیلووات GD20 از سری اینورتر اینوت GD20 ساخت کشور چین میباشد و با کد فنی GD20-110G-4 معرفی میشود. این دستگاه دارای توان تولیدی 110 کیلووات و 150 اسب است و بالاترین رنج توانی مدل GD20 بهشمار میرود. با جریان 201 آمپر در قسمت ورودی دستگاه، جریان 215 آمپر در خروجی تولید میشود.
اینورتر سه فاز INVT GD20 توان 110kW مجهز به فن خنک کننده قابل تعویض میباشد که باعث تسهیل در نگهداری و تعمیر درایو میشود. این دستگاه همچنین دارای کیپد جداشونده میباشد و از انواع روشهای نصب دیواری و فلنجی پشتیبانی میکند.
از دیگر ویژگیهای مهم اینورتر اینوت 110kW سه فاز GD20 میتوان به وجود فیلتر EMC داخلی اشاره کرد که سبب کاهش انتشار نویز میشود و کاربر را از خرید فیلترهای نویز گرانقیمت بینیاز میکند.
کنترلر PID ، قابلیت Auto-tune کردن، کنترلر PLC، کنترل سرعت چندمرحلهای، قابلیت اجرا بدون وقفه در حالت خاموش شدن لحظهای و… از جمله امکانات نرمافزاری اینورتر اینوت 110 کیلووات GD20 بهشمار میرود.
برای مشاهده سایر مدلهای اینوت نیز میتوانید به صفحه اینورتر اینوت مراجعه نمایید. جهت اطلاع از لیست قیمت این محصول و سایر رنجهای توانی و همچنین مشاوره رایگان در خصوص تناسب محصول با نوع کاربری موردنظر میتوانید با کارشناسان ما در شرکت بزرگ الکتروبازار نمایندگی رسمی اینورتر اینوت تماس حاصل نمایید.
برخی دیگر از مشخصات فنی اینورتر سه فاز اینوت 110 کیلووات (150HP) سری GD20
مجهز به چوک دیسی داخلی در رنجهای توانی 18.5 کیلووات و بالاتر
امکان اشتراک DC BUS بین چند دستگاه برای رنجهای توانی بالای 4 کیلووات
دارای مقدار پیشنهادی مقاومت ترمز 4.5 اهم
دارای مقدار پیشنهادی فیوز ورودی 350 آمپر
دیتا شیت تمامی رنجهای اینورتر اینوت GD20 در جدول زیر قابل رویت میباشد. میتوانید با انتخاب مقدار کیلووات موردنظر در فیلتر زیر، اطلاعات کامل دستگاه موردنظر خود را مشاهده نمایید.
توان دستگاه (kW)
توان معادل (HP)
جریان خروجی (A)
کد فنی
ولتاژ ورودی (V)
ولتاژ خروجی (V)
فرکانس حداکثر (Hz)
فیوز ورودی پیشنهادی (A)
مقاومت ترمز (Ω)
توان مقاومت (W)
وزن (kg)
ابعاد (mm)
خنککاری
0.75
1
2.5
GD20-0R7G-4
380–400
380–400
400
6
653
250
1
80×185×140.5
تهویه با فن
1.5
2
4.2
GD20-1R5G-4
380–400
380–400
400
10
326
500
1
80×185×140.5
تهویه با فن
2.2
3
5.5
GD20-2R2G-4
380–400
380–400
400
10
222
700
1
80×185×140.5
تهویه با فن
4.0
5.5
9.5
GD20-004G-4
380–400
380–400
400
25
122
1500
3.1
146×256×167
تهویه با فن
5.5
7.5
14
GD20-5R5G-4
380–400
380–400
400
35
89.1
2000
3.1
146×256×167
تهویه با فن
7.5
11
18.5
GD20-7R5G-4
380–400
380–400
400
50
65.3
2500
5.6
170×320×196
تهویه با فن
11
15
25
GD20-011G-4
380–400
380–400
400
63
44.5
4000
5.6
170×320×196
تهویه با فن
15
20
32
GD20-015G-4
380–400
380–400
400
63
32
6000
5.8
170×320×196
تهویه با فن
18.5
25
38
GD20-018G-4
380–400
380–400
400
100
27
8000
9
200×341×184
تهویه با فن
22
30
45
GD20-022G-4
380–400
380–400
400
100
22
10000
9
200×341×184
تهویه با فن
30
40
60
GD20-030G-4
380–400
380–400
400
125
17
12000
15.5
250×400×202
تهویه با فن
37
50
75
GD20-037G-4
380–400
380–400
400
150
13
15000
15.5
250×400×202
تهویه با فن
45
60
92
GD20-045G-4
380–400
380–400
400
150
10
40000
25
282×560×238
تهویه با فن
55
75
115
GD20-055G-4
380–400
380–400
400
200
8
50000
25
282×560×238
تهویه با فن
75
100
150
GD20-075G-4
380–400
380–400
400
250
6.5
70000
25
282×560×238
تهویه با فن
90
125
180
GD20-090G-4
380–400
380–400
400
325
5.4
80000
45
338×554×329
تهویه با فن
110
150
215
GD20-110G-4
380–400
380–400
400
350
4.5
100000
45
338×554×329
تهویه با فن
تنظیمات مربوط به گروههای پارامتری اینورتر اینوت سری GD20
با استفاده از توضیحات زیر کاربر میتواند برای راهاندازی دستگاه و اجرای فرمان دلخواه خود، مقدار پارامترهای مرتبط را وارد نماید. قابلیت هرکدام از پارامترها در قسمت توضیح مربوط به آن آورده شدهاست. امکان راهاندازی سریع از دیگر ویژگیهای بارز این دستگاه بهشمار میرود.
گروه P01: گروه کنترل راهاندازی و توقف اینورتر اینوت 110 کیلووات GD20
پارامتر P01.00
نام کامل: حالت شروع
این حالت به صورت پیشفرض در مقدار (0) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر سه فاز INVT GD20 توان 110kW:
این پارامتر امکان انتخاب چگونگی راهاندازی دستگاه را به کاربر میدهد.
0: راهاندازی مستقیم: از فرکانس شروع P01.01 شروع میکند.
1: راهاندازی پس از ترمز DC: موتور را از حالت استارت روشن میکند. فرکانس پس از ترمز DC (پارامتر P01.03 و P01.04 را تنظیم کنید) در مواردی که ممکن است چرخش معکوس به بار اینرسی کم در هنگام راهاندازی رخ دهد مناسب است.
2: بعد از ردیابی سرعت 1 شروع میکند.
3: بعد از ردیابی سرعت 2 شروع میکند.
جهت و سرعت به طور خودکار برای راهاندازی صاف موتورهای دوار ردیابی میشود.
نوجه: این عملکرد فقط برای اینورترهای بالاتر از 4 کیلووات در دسترس است.
پارامتر P01.01
نام کامل: فرکانس شروع راهاندازی مستقیم
این حالت به صورت پیشفرض در مقدار (0.50Hz) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر اینوت 110kW سه فاز GD20:
فرکانس راهاندازی مستقیم به معنای فرکانس اصلی در هنگام راهاندازی اینورتر است. برای اطلاعات دقیق به P01.02 مراجعه کنید.
محدوده تنظیم: 50.0 ~ 0.00 هرتز
پارامتر P01.02
نام کامل: زمان ماندگاری فرکانس شروع
این حالت به صورت پیشفرض در مقدار (0.0s) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر اینوت 110 کیلووات GD20:
یک فرکانس راهاندازی مناسب برای افزایش گشتاور اینورتر در هنگام راهاندازی تنظیم کنید. در طول زمان ماندگاری فرکانس راهاندازی، فرکانس خروجی اینورتر همان فرکانس راهاندازی است. و سپس، اینورتر از فرکانس شروع به فرکانس تنظیم شده Run میشود. اگر فرکانس تنظیمشده کمتر از فرکانس راهاندازی باشد، اینورتر متوقف میشود و در حالت آمادهبهکار باقی میماند. فرکانس شروع در فرکانس حد پایین محدود نمیشود.
محدوده تنظیم: 50.0~0.00 ثانیه
پارامتر P01.03
نام کامل: جریان ترمز قبل از شروع
این حالت به صورت پیشفرض در مقدار (0.0%) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
پارامتر P01.04
نام کامل: زمان ترمز قبل از شروع
این حالت به صورت پیشفرض در مقدار (0.00s) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر سه فاز اینوت 110 کیلووات (150HP) سری GD20:
اینورتر ترمز DC را در جریان ترمز تنظیمشده قبل از راهاندازی انجام میدهد و پس از زمان ترمز DC سرعت آن را افزایش میدهد. اگر زمان ترمز DC روی 0 تنظیم شود، ترمز DC نامعتبر است. هرچه جریان ترمز قویتر باشد، قدرت ترمز بیشتر است. جریان ترمز DC قبل از راهاندازی به معنای درصد جریان نامی اینورتر است.
محدوده تنظیم P01.03 در حدود %100.0~0.0
محدوده تنظیم P01.04 در حدود 50.00~0.00 ثانیه
پارامتر P01.05
نام کامل: انتخاب ACC/DEC
این حالت به صورت پیشفرض در مقدار (0) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر اینوت سری GD20 با توان 110 کیلووات GD20-110G-4:
امکان تغییر حالت فرکانس در هنگام راهاندازی و اجرا
0: نوع خطی
فرکانس خروجی به صورت خطی افزایش یا کاهش مییابد.
1: منحنی S، فرکانس خروجی با توجه به منحنی S افزایش یا کاهش مییابد.
منحنی S به طور کلی در کاربردهای شروع و توقف تدریجی مانند آسانسور استفاده میشود.
پارامتر P01.06
نام کامل: زمان ACC در مرحله شروع منحنی S در اینورتر اینوت 110 کیلووات GD20
این حالت به صورت پیشفرض در مقدار (0.1s) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
پارامتر P01.07
نام کامل: زمان DEC در مرحله پایانی منحنی S
این حالت به صورت پیشفرض در مقدار (0.1s) تنظیم شدهاست و در حالت اجرا قابلتغییر نمیباشد.
توضیح دقیق از مقداردهی پارامترها در اینورتر سه فاز INVT GD20 توان 110kW:
محدوده تنظیم: 50.0~0.0 ثانیه
توجه: زمانی مؤثر است که P01.05 را مقدار 1 انتخاب کنید.
