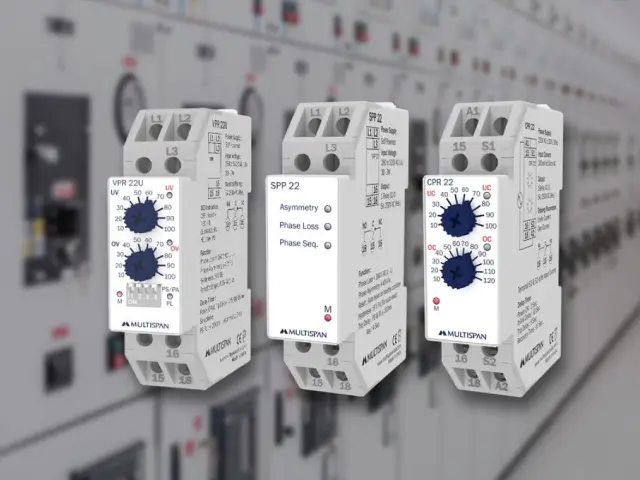

نقش رله حفاظتی در ایمنی تجهیزات صنعتی

رله حفاظتی چیست؟ تعریف ساده و کاربردی

اگر بخواهیم به زبان ساده توضیح دهیم که رله حفاظتی چیست، می‌توان گفت:
رله حفاظتی یک وسیله حسگر و تصمیم‌گیر در مدارهای الکتریکی است که با ثبت و بررسی کمیت‌هایی مانند جریان، ولتاژ، فرکانس، دما یا نشتی جریان، شرایط غیر عادی را تشخیص داده و به دستگاه قطع‌کننده (کلید، بریکر، کنتاکتور و …) فرمان قطع می‌دهد.

رله حفاظتی در حقیقت بین بخش اندازه‌گیری (CT، VT، سنسورها و…) و بخش قطع‌کننده قرار می‌گیرد و نقش واسط هوشمند را بازی می‌کند. به همین دلیل در طراحی سیستم‌های حفاظت و کنترل، رله مهم‌ترین جزء است و نوع آن مستقیماً بر سطح ایمنی تجهیزات و افراد تأثیر می‌گذارد.

چرا رله حفاظتی در ایمنی تجهیزات صنعتی حیاتی است؟

برای درک بهتر نقش رله حفاظتی، باید ببینیم چه مخاطراتی در شبکه‌های برق صنعتی وجود دارد و چگونه رله‌ها این خطرات را کاهش می‌دهند. برخی از مهم‌ترین خطرات عبارتند از:

• اتصال کوتاه بین فازها یا بین فاز و نول/بدنه
• اضافه‌بار در موتورها، ترانس‌ها و کابل‌ها
• افزایش دما در سیم‌پیچ موتور یا ترانسفورماتور
• نشتی جریان به زمین (ارت فالت) و خطر برق‌گرفتگی
• افزایش یا کاهش بیش از حد ولتاژ و آسیب به تجهیزات حساس
• اختلال در فرکانس در شبکه‌های صنعتی حساس

در صورت نبود رله حفاظتی مناسب، این خطاها می‌توانند باعث سوختن تجهیزات گران‌قیمت، توقف خطوط تولید، کاهش طول عمر تجهیزات، و حتی آتش‌سوزی و خسارات جانی شوند. رله با تشخیص سریع حالت غیرعادی و ارسال فرمان قطع، شدت حادثه را به حداقل می‌رساند و از گسترش آن جلوگیری می‌کند.

نحوه عملکرد رله حفاظتی چگونه است؟

یکی از بخش‌های مهم در پاسخ به سؤال رله حفاظتی چیست، آشنایی با نحوه عملکرد آن است.

به طور کلی عملکرد رله حفاظتی در چهار مرحله خلاصه می‌شود:

1. اندازه‌گیری (Measurement):
   رله از طریق ترانس جریان (CT)، ترانس ولتاژ (VT) یا سنسورهای دما و نشتی جریان، مقادیر واقعی مدار را دریافت می‌کند.
2. مقایسه با تنظیمات (Comparison):
   رله مقادیر اندازه‌گیری‌شده را با حدود تنظیم‌شده (ست پوینت‌ها) مقایسه می‌کند؛ برای مثال، جریان نامی موتور ۲۰ آمپر است و حد حفاظت اضافه‌بار روی ۲۴ آمپر تنظیم شده است.
3. تصمیم‌گیری (Decision):
   اگر مقدار واقعی از حد مجاز عبور کند و شرایط زمانی نیز برآورده شود (مثلاً در اضافه‌بار تأخیری)، رله تصمیم می‌گیرد که مدار باید قطع شود.
4. ارسال فرمان (Trip Command):
   رله با تحریک بوبین تریپ کلید قدرت یا کنتاکتور، مدار را قطع کرده و از ادامه خطا جلوگیری می‌کند.

در رله‌های دیجیتال و مدرن، این فرآیند به صورت الگوریتمی و نرم‌افزاری انجام می‌شود و امکان تنظیمات بسیار دقیق، ثبت رخدادها (Event) و تحلیل خطاها فراهم است.

انواع رله حفاظتی از نگاه کاربرد صنعتی

برای اینکه بهتر متوجه شویم رله حفاظتی چیست و در چه بخش‌هایی استفاده می‌شود، لازم است با انواع رایج رله‌های حفاظتی در صنعت آشنا شویم. به طور کلی می‌توان رله‌ها را به دسته‌های زیر تقسیم کرد:

۱. رله‌های الکترومکانیکی

رله‌های الکترومکانیکی نسل قدیمی‌تر رله‌ها هستند که بر اساس نیروی مغناطیسی و اجزای مکانیکی کار می‌کنند. این رله‌ها شامل سیم‌پیچ، هسته آهنی، صفحات متحرک و کنتاکت‌های مکانیکی هستند. مزایای آن‌ها سادگی، استحکام و مقاومت در برابر نویز است؛ اما معایبی مانند:

• حجم بزرگ
• تلفات انرژی بیشتر
• عدم امکان تنظیمات پیشرفته
• استهلاک مکانیکی و نیاز به سرویس دوره‌ای

امروزه در بسیاری از پروژه‌های جدید، این نوع رله‌ها جای خود را به رله‌های دیجیتال داده‌اند؛ اما هنوز در برخی صنایع قدیمی‌تر حضور دارند.

۲. رله‌های الکترونیکی

رله‌های الکترونیکی نسل میانی بین الکترومکانیکی و دیجیتال محسوب می‌شوند. این رله‌ها از مدارات الکترونیکی (دیود، ترانزیستور، آی‌سی) برای پردازش سیگنال استفاده می‌کنند و نسبت به رله‌های الکترومکانیکی دقت و انعطاف‌پذیری بیشتری دارند. با این حال از نظر امکانات و هوشمندی به پای رله‌های دیجیتال مدرن نمی‌رسند.

۳. رله‌های دیجیتال (Numerical)

امروزه وقتی در محیط‌های صنعتی می‌پرسیم رله حفاظتی چیست، در بسیاری از موارد منظور رله دیجیتال حفاظتی است. این رله‌ها دارای پردازنده، نرم‌افزار داخلی، صفحه نمایش و رابط کاربری هستند. مهم‌ترین ویژگی‌های رله دیجیتال عبارتند از:

• امکان تنظیم دقیق تمامی پارامترها (جریان، ولتاژ، زمان، منحنی‌ها و…)
• توانایی اجرای چندین نوع حفاظت به صورت همزمان (اضافه‌بار، اتصال کوتاه، ارت فالت و …)
• ثبت رخدادها، خطاها و مقدارهای لحظه‌ای
• امکان اتصال به شبکه‌های صنعتی (Modbus، Profibus، Ethernet و…)
• نمایش وضعیت مدار و خطاها روی HMI یا نرم‌افزار مانیتورینگ

استفاده از رله‌های دیجیتال در تابلوهای فشار ضعیف و فشار متوسط، نقش بزرگی در افزایش ایمنی و قابلیت اطمینان تجهیزات داشته است.

۴. رله‌های حرارتی (Overload Relay)

رله حرارتی نوعی رله حفاظتی است که به طور خاص برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار استفاده می‌شود. این رله با استفاده از نوار یا بی‌متال، افزایش جریان را به شکل افزایش دما تشخیص می‌دهد و پس از گذشت زمان مشخصی مدار را قطع می‌کند.

رله‌های حرارتی به دو شکل اصلی وجود دارند:

• رله حرارتی بی‌متال (سنتی)
• رله حرارتی الکترونیکی (مدرن و دقیق‌تر)

در تعریف رله حفاظتی چیست، رله حرارتی یکی از شناخته‌شده‌ترین نمونه‌ها در صنایع کوچک و متوسط است.

۵. رله ارت فالت (Earth Fault Relay)

رله ارت فالت وظیفه تشخیص نشتی جریان به زمین را بر عهده دارد. این نوع خطا علاوه بر آسیب به تجهیزات، خطر جدی برق‌گرفتگی برای افراد ایجاد می‌کند. در بسیاری از استانداردهای ایمنی، استفاده از رله‌های ارت فالت برای تابلوهای توزیع و موتورهای قدرت الزامی است.

۶. رله دیستانس، دیفرانسیل و سایر رله‌های تخصصی

در شبکه‌های فشار متوسط و فشار قوی، انواع رله‌های پیشرفته مانند:

• رله دیستانس (Distance Relay) برای حفاظت خطوط انتقال
• رله دیفرانسیل (Differential Relay) برای حفاظت ترانسفورماتورها و ژنراتورها
• رله فرکانس، رله ولتاژ، رله توان معکوس و…

به کار می‌روند. هر کدام از این رله‌ها، بخشی از مفهوم گسترده رله حفاظتی چیست را تشکیل می‌دهند و در تأمین ایمنی شبکه نقش ویژه‌ای دارند.

نقش رله حفاظتی در حفاظت موتورهای الکتریکی

یکی از مهم‌ترین و رایج‌ترین کاربردهای رله حفاظتی، حفاظت موتورهای الکتریکی سه‌فاز در خطوط تولید است. موتورهای الکتریکی قلب تپنده کارخانه هستند و هرگونه آسیب به آن‌ها مستقیماً به توقف تولید و ضرر مالی می‌انجامد.

رله‌های حفاظتی در موتور وظایف زیر را بر عهده دارند:

• حفاظت در برابر اضافه‌بار (Overload)
• حفاظت در برابر اتصال کوتاه (Short Circuit)
• حفاظت در برابر عدم تعادل جریان یا قطع یک فاز (Unbalance / Phase Failure)
• حفاظت در برابر افزایش دمای سیم‌پیچ موتور
• حفاظت در برابر ولتاژ نامناسب (کمبود یا افزایش ولتاژ)

در پاسخ به این‌که رله حفاظتی چیست در مدار موتور، می‌توان گفت رله در اینجا نقش نگهبان دائمی موتور را بازی می‌کند و اجازه نمی‌دهد موتور در شرایط خطرناک برای مدت طولانی کار کند.

نقش رله حفاظتی در تابلوهای برق و توزیع قدرت

در تابلوهای توزیع برق صنعتی، رله‌های حفاظتی به همراه کلیدهای اتوماتیک، فیوزها و دیگر تجهیزات حفاظتی یک سیستم حفاظت چند لایه ایجاد می‌کنند. در این تابلوها:

• رله‌های جریان و ولتاژ برای حفاظت فیدرها و بارهای اصلی
• رله‌های ارت فالت برای حفاظت در برابر اتصال بدنه و نشتی جریان
• رله‌های نظارتی (Monitoring Relay) برای کنترل توالی فاز، افت ولتاژ، نوسانات فرکانس و …

استفاده درست از رله‌های حفاظتی در تابلو برق باعث می‌شود در صورت بروز خطا، تنها بخش معیوب قطع شود و سایر بخش‌ها به کار خود ادامه دهند. این مفهوم تحت عنوان انتخاب‌پذیری یا سِلکتیویتی (Selectivity) شناخته می‌شود و برای کاهش خاموشی‌های ناخواسته در صنایع بسیار مهم است.

انتخاب رله حفاظتی مناسب؛ پارامترهای کلیدی

حال که می‌دانیم رله حفاظتی چیست، سؤال بعدی این است که برای یک تجهیز خاص، چه رله‌ای باید انتخاب شود؟ در انتخاب رله حفاظتی مناسب، پارامترهای زیر اهمیت دارند:

• نوع تجهیز تحت حفاظت: موتور، ترانس، ژنراتور، کابل، خط انتقال، تابلو و…
• توان و جریان نامی تجهیز
• سطح ولتاژ (LV، MV، HV)
• نوع خطاهای محتمل: اضافه‌بار، اتصال کوتاه، ارت فالت، عدم تعادل و…
• استانداردها و الزامات ایمنی در صنعت مربوطه (نفت و گاز، معدن، غذایی، ساختمانی و…)
• امکانات کنترلی مورد نیاز: مانیتورینگ از راه دور، اتصال به PLC یا DCS، ذخیره وقایع و…
• شرایط محیطی: دما، رطوبت، گرد و غبار، لرزش و …

بر اساس این پارامترها، مهندس طراح مشخص می‌کند که چه نوع رله حفاظتی با چه رنج جریان، چه نوع منحنی زمان–جریان و چه امکانات ارتباطی باید برای پروژه انتخاب شود که رله فیندر یکی از گزینه‌های موجود است.

تنظیمات صحیح رله حفاظتی و تأثیر آن بر ایمنی

حتی اگر بهترین و پیشرفته‌ترین رله حفاظتی را در مدار نصب کنید، تا زمانی که تنظیمات آن ضعیف یا نادرست باشد، ایمنی مورد انتظار تأمین نخواهد شد. بنابراین بعد از پاسخ به پرسش رله حفاظتی چیست، باید به اهمیت تنظیم (Setting) آن توجه ویژه داشت.

برخی از مهم‌ترین تنظیمات در رله‌های حفاظتی عبارتند از:

• تنظیم جریان نامی (In): براساس مشخصات پلاک تجهیز تحت حفاظت
• تنظیم حد اضافه‌بار (Overload Pickup): معمولاً درصدی بالاتر از جریان نامی
• تنظیم زمان قطع (Trip Time): مطابق منحنی حرارتی یا حفاظت مورد نظر
• تنظیم حدود ولتاژ بالا و پایین: برای حفاظت تجهیزات حساس
• تنظیم حساسیت ارت فالت: بر اساس استاندارد ایمنی و نوع سیستم ارتینگ

تنظیم دقیق رله‌ها باعث می‌شود در برابر خطاهای کوچک، بی‌جهت مدار قطع نشود و در برابر خطاهای جدی، سریع و مطمئن مدار از شبکه جدا شود؛ این تعادل، همان هنر طراحی سیستم حفاظت است.

نکات نصب و بهره‌برداری از رله حفاظتی در صنعت

در عمل، فقط دانستن این‌که رله حفاظتی چیست کافی نیست؛ بلکه باید در نصب، سیم‌کشی و بهره‌برداری از آن نیز اصولی عمل کرد. برخی از نکات مهم عبارتند از:

• استفاده از سیم‌کشی و ترمینال‌بندی صحیح مطابق نقشه‌های تأییدشده
• رعایت جهت صحیح اتصال CT و VT به رله
• تفکیک مناسب سیم‌های فرمان از سیم‌های قدرت برای کاهش نویز
• تست و شبیه‌سازی شرایط خطا قبل از بهره‌برداری رسمی
• ثبت تنظیمات نهایی و نگهداری مستندات در پرونده تابلو یا پروژه
• بازبینی دوره‌ای رله‌ها و تست عملکرد آن‌ها (به‌خصوص در صنایع حساس)

اجرای این نکات، ضریب اطمینان سیستم حفاظت را افزایش داده و احتمال خطای عملکرد رله را کاهش می‌دهد.

رله حفاظتی و تأثیر آن بر کاهش هزینه‌ها و توقف تولید

شاید در نگاه اول، خرید و نصب رله حفاظتی یک هزینه اضافی به نظر برسد؛ اما در عمل، رله یک سرمایه‌گذاری برای کاهش هزینه‌های بلندمدت است. وقتی می‌پرسیم رله حفاظتی چیست، باید آن را ابزاری برای:

• کاهش احتمال سوختن موتورهای گران‌قیمت
• جلوگیری از آسیب به ترانسفورماتورها، کابل‌ها و تابلوهای توزیع
• کاهش توقف‌های ناگهانی در خط تولید
• افزایش عمر مفید تجهیزات
• کاهش هزینه تعمیرات اضطراری و خاموشی‌های ناخواسته

در بسیاری از واحدهای صنعتی، هزینه خاموشی چند ساعته یک خط تولید، از هزینه کل سیستم رله‌های حفاظتی نصب‌شده در آن خط بیشتر است. بنابراین، رله حفاظتی نه تنها یک ابزار ایمنی، بلکه یک ابزار مدیریت هزینه و ریسک نیز محسوب می‌شود.

رله حفاظتی و استانداردهای ایمنی صنعتی

در صنایع مدرن، رعایت استانداردهای ایمنی الکتریکی مانند IEC، ISO و استانداردهای ملی، یک الزام قانونی و حرفه‌ای است. در این استانداردها، موضوعاتی مانند:

• سطح حفاظت در برابر تماس غیرمستقیم (Fault Protection)
• حفاظت در برابر اضافه‌بار و اتصال کوتاه
• حفاظت در برابر نشتی جریان و ارت فالت
• حفاظت تجهیزات در برابر اضافه‌ولتاژ و افت ولتاژ

به طور مستقیم با انتخاب و تنظیم رله‌های حفاظتی ارتباط دارد. به همین دلیل، در مهندسی برق قدرت، پاسخ به سؤال رله حفاظتی چیست فقط یک تعریف ساده نیست؛ بلکه مجموعه‌ای از الزامات فنی، استانداردی و ایمنی را در بر می‌گیرد.

اشتباهات رایج در استفاده از رله حفاظتی

در بسیاری از پروژه‌ها، به دلیل کم‌تجربگی یا عجله در اجرا، اشتباهاتی رخ می‌دهد که کارایی رله حفاظتی را کاهش می‌دهد.
برخی از این اشتباهات عبارتند از:

• انتخاب رله با رنج جریان نامناسب نسبت به تجهیز تحت حفاظت
• تنظیم حدود حفاظتی بدون توجه به مشخصات واقعی بار
• عدم رعایت سِلکتیویتی بین رله‌های بالادست و پایین‌دست
• نادیده گرفتن تست عملکرد رله پس از نصب
• بی‌توجهی به بروزرسانی تنظیمات پس از تغییر در فرآیند یا بار

جلوگیری از این خطاها مستلزم شناخت دقیق این است که رله حفاظتی چیست، چه نقشی در شبکه دارد و چگونه باید به‌درستی انتخاب، نصب و تنظیم شود.

جمع‌بندی: رله حفاظتی چیست و چرا برای ایمنی تجهیزات صنعتی ضروری است؟

در این مقاله تلاش کردیم به زبان ساده و در عین حال تخصصی، به این پرسش پاسخ دهیم که رله حفاظتی چیست و چرا در ایمنی تجهیزات صنعتی نقش کلیدی دارد.
دیدیم که رله حفاظتی:

• یک واحد هوشمند اندازه‌گیری و تصمیم‌گیری در مدارهای الکتریکی است.
• با تشخیص خطاهایی مانند اضافه‌بار، اتصال کوتاه، ارت فالت و … از تجهیزات و افراد محافظت می‌کند.
• در موتورهای الکتریکی، تابلوهای برق، ترانسفورماتورها، خطوط انتقال و بسیاری دیگر از تجهیزات حیاتی به کار می‌رود.
• با انتخاب و تنظیم درست، می‌تواند از خسارات سنگین مالی و توقف تولید جلوگیری کند.
• نقش مهمی در تحقق الزامات استانداردهای ایمنی صنعتی دارد.

بنابراین، در هر پروژه صنعتی، آشنایی با این‌که رله حفاظتی چیست، چه انواعی دارد و چگونه باید انتخاب و تنظیم شود، برای مهندسان و مدیران فنی ضروری است.
سرمایه‌گذاری روی سیستم‌های حفاظت و رله‌های حفاظتی در واقع سرمایه‌گذاری روی پایداری تولید، کاهش ریسک و حفظ جان و مال است.
