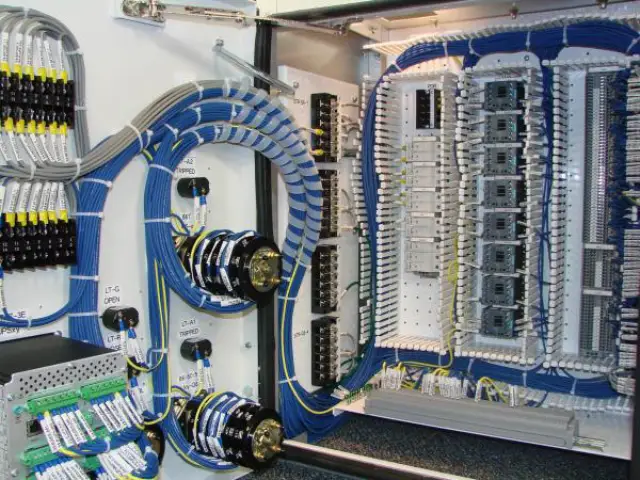

بهترین روش‌های سیم‌کشی تابلو برق صنعتی

سیم‌کشی تابلو برق صنعتی یکی از مهم‌ترین و حساس‌ترین مراحل در طراحی و اجرای سیستم‌های برق و اتوماسیون صنعتی محسوب می‌شود. کیفیت سیم‌کشی نه‌تنها بر عملکرد صحیح تجهیزات الکتریکی تأثیر مستقیم دارد، بلکه نقش کلیدی در ایمنی، قابلیت تعمیر و نگهداری، افزایش طول عمر تجهیزات و کاهش خطاهای عملیاتی ایفا می‌کند. در این مقاله به‌صورت جامع و کاربردی، بهترین روش‌های سیم کشی تابلو برق صنعتی را بررسی می‌کنیم و به نکات فنی، استانداردها، ابزارها و اشتباهات رایج می‌پردازیم.

اهمیت سیم‌کشی اصولی در تابلو برق صنعتی

در صنایع مختلف، تابلو برق به‌عنوان قلب سیستم الکتریکی شناخته می‌شود. اگر سیم‌کشی تابلو برق صنعتی به‌درستی انجام نشود، حتی با استفاده از بهترین تجهیزات نیز احتمال بروز خرابی، اتصال کوتاه، نویز الکتریکی و توقف خط تولید وجود دارد.

سیم‌کشی استاندارد باعث می‌شود:

• ایمنی پرسنل و تجهیزات تضمین شود
• عیب‌یابی و تعمیرات سریع‌تر انجام گیرد
• نظم و خوانایی تابلو افزایش یابد
• احتمال خطای انسانی کاهش پیدا کند
• تابلو برای توسعه‌های آینده آماده باشد

انواع سیم‌کشی در تابلو برق صنعتی

سیم کشی تابلو برق صنعتی بسته به نوع کاربرد، سطح ولتاژ و نوع تجهیزات به چند دسته اصلی تقسیم می‌شود:

سیم‌کشی قدرت

این بخش شامل کابل‌ها و سیم‌هایی است که وظیفه انتقال انرژی الکتریکی با جریان بالا را دارند؛ مانند تغذیه موتور‌ها، هیترها و مصرف‌کننده‌های قدرت. در سیم‌کشی قدرت باید به سطح مقطع مناسب، تحمل حرارتی و مسیر عبور سیم توجه ویژه‌ای داشت.

سیم‌کشی فرمان

سیم‌کشی فرمان مربوط به سیگنال‌های کنترلی با جریان و ولتاژ پایین است؛ مانند ارتباط بین شستی‌ها، رله‌ها، کنتاکتورها و PLC. تفکیک صحیح سیم‌های فرمان از سیم‌های قدرت، یکی از اصول اساسی در سیم کشی تابلو برق صنعتی است.

سیم‌کشی ابزار دقیق

در تابلوهایی که شامل سنسورها، ترانسمیترها و تجهیزات ابزار دقیق هستند، سیم‌کشی باید با دقت بسیار بالا و با رعایت اصول ضد نویز انجام شود.

استانداردهای مهم در سیم‌کشی تابلو برق صنعتی

رعایت استانداردها یکی از ارکان اصلی اجرای صحیح سیم‌کشی است. مهم‌ترین استانداردهای مورد استفاده عبارت‌اند از:

• IEC 60204 (ایمنی ماشین‌آلات)
• IEC 61439 (تابلوهای فشار ضعیف)
• DIN و VDE آلمان
• NFPA 79

این استانداردها مواردی مانند رنگ‌بندی سیم‌ها، فاصله‌ها، روش‌های مهار سیم، حفاظت مکانیکی و الکتریکی را مشخص می‌کنند.

رنگ‌بندی استاندارد سیم‌ها در تابلو برق صنعتی

یکی از مهم‌ترین اصول در سیم کشی تابلو برق صنعتی، استفاده از رنگ‌بندی صحیح سیم‌ها است. رنگ‌بندی استاندارد باعث افزایش سرعت عیب‌یابی و کاهش اشتباهات انسانی می‌شود.

• فاز: مشکی، قهوه‌ای یا خاکستری
• نول: آبی روشن
• ارت (زمین): سبز-زرد
• فرمان AC: معمولاً مشکی یا خاکستری
• فرمان DC مثبت: قرمز
• فرمان DC منفی: آبی تیره یا مشکی

انتخاب سیم و کابل مناسب

انتخاب سیم مناسب، پایه و اساس یک سیم‌کشی اصولی است. در انتخاب سیم برای تابلو برق صنعتی باید به موارد زیر توجه شود:

• سطح مقطع متناسب با جریان
• جنس هادی (معمولاً مس)
• نوع عایق (PVC، XLPE و …)
• تحمل حرارتی
• انعطاف‌پذیری سیم

در اغلب تابلوها از سیم‌های افشان با عایق PVC مخصوص تابلو برق استفاده می‌شود که انعطاف‌پذیری و نصب آسان‌تری دارند.

اصول مسیر‌دهی سیم‌ها در تابلو برق

مسیر‌دهی صحیح سیم‌ها تأثیر زیادی در نظم و عملکرد تابلو دارد. بهترین روش‌های مسیر‌دهی در سیم کشی تابلو برق صنعتی شامل موارد زیر است:

• استفاده از داکت‌های استاندارد
• تفکیک مسیر سیم‌های قدرت و فرمان
• عبور سیم‌ها به‌صورت عمودی و افقی منظم
• جلوگیری از عبور مورب و نامنظم سیم‌ها

داکت‌کشی استاندارد در تابلو برق صنعتی

داکت‌ها نقش مهمی در نظم‌دهی و محافظت از سیم‌ها دارند. انتخاب داکت مناسب از نظر سایز و جنس اهمیت بالایی دارد. بهتر است:

• داکت بیش از ۶۰٪ پر نشود
• لبه‌های داکت سالم و بدون شکستگی باشند
• درپوش داکت به‌راحتی باز و بسته شود

شماره‌گذاری و لیبل‌گذاری سیم‌ها

یکی از حرفه‌ای‌ترین اقدامات در سیم کشی تابلو برق صنعتی، شماره‌گذاری دقیق سیم‌ها است. این کار باعث می‌شود:

• نقشه‌خوانی ساده‌تر شود
• عیب‌یابی سریع‌تر انجام گیرد
• خطا در تعمیرات کاهش یابد

شماره سیم‌ها باید مطابق نقشه‌های الکتریکی و به‌صورت خوانا و ماندگار انجام شود.

نکات ایمنی در سیم‌کشی تابلو برق صنعتی

ایمنی همیشه اولویت اول است. هنگام سیم‌کشی باید به نکات زیر توجه شود:

• قطع کامل برق قبل از شروع کار
• استفاده از ابزار عایق‌دار
• رعایت فاصله‌های ایمن بین تجهیزات
• اتصال صحیح سیستم ارت

اشتباهات رایج در سیم‌کشی تابلو برق صنعتی

برخی از خطاهای متداول که باید از آن‌ها اجتناب کرد:

• استفاده از سیم با سطح مقطع نامناسب
• عدم تفکیک سیم‌های قدرت و فرمان
• داکت‌کشی غیراصولی
• عدم لیبل‌گذاری سیم‌ها
• شل بودن اتصالات

تأثیر سیم‌کشی اصولی بر نگهداری و توسعه تابلو

یک سیم‌کشی حرفه‌ای باعث می‌شود در آینده:

• افزودن تجهیزات جدید ساده‌تر باشد
• زمان خواب خط تولید کاهش یابد
• هزینه‌های تعمیر و نگهداری کم شود

جمع‌بندی

سیم کشی تابلو برق صنعتی تنها یک مرحله اجرایی ساده نیست، بلکه یک فرآیند تخصصی و حیاتی در پروژه‌های صنعتی به‌شمار می‌رود. رعایت اصول فنی، استانداردها، نظم و ایمنی در سیم‌کشی، تضمین‌کننده عملکرد پایدار و ایمن تابلو برق خواهد بود. با اجرای روش‌های صحیحی که در این مقاله بررسی شد، می‌توان تابلوهایی حرفه‌ای، قابل اطمینان و قابل توسعه طراحی و اجرا کرد.
