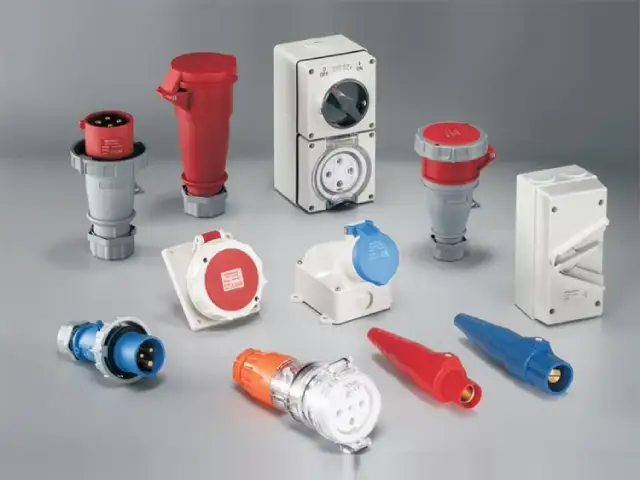

آشنایی با انواع کانکتور صنعتی و کاربرد آنها | راهنمای انتخاب و نصب

کانکتورها یکی از حیاتی‌ترین قطعات در اتوماسیون صنعتی، ماشین‌سازی، خطوط تولید و شبکه‌های صنعتی هستند؛ چون هم «اتصال الکتریکی/دیتا» را برقرار می‌کنند و هم از سیستم در برابر لرزش، رطوبت، گردوغبار و خطای نصب محافظت می‌کنند. انواع کانکتور صنعتی را می‌توان بر اساس شکل (گرد/مستطیلی)، نوع سیگنال (قدرت/کنترل/دیتا)، روش قفل‌شونده، استانداردها و شرایط محیطی دسته‌بندی کرد؛ انتخاب درست آن‌ها مستقیماً روی پایداری خط تولید و کاهش توقف‌ها اثر می‌گذارد.

کانکتور صنعتی چیست؟

کانکتور صنعتی (Industrial Connector) به مجموعه‌ای از رابط‌ها گفته می‌شود که برای اتصال امن و تکرارشونده‌ی کابل‌ها، سنسورها، عملگرها، تجهیزات کنترلی و شبکه‌ها در محیط‌های سخت صنعتی طراحی شده‌اند. بسیاری از کانکتورهای صنعتی برای «اتصال قابل‌اعتماد» در برابر رطوبت، گردوغبار و تنش مکانیکی، با بدنه‌های مقاوم و آب‌بندی (Sealing) عرضه می‌شوند و گاهی درجه حفاظت بالایی مانند IP67/IP68/IP69K دارند.

در عمل، هدف از استفاده کانکتور صنعتی این است که اتصال، استانداردپذیر، سریع‌نصب و کم‌خطا باشد و در تعمیرات یا تعویض قطعات، بدون دستکاری سیم‌کشی داخلی انجام شود. به همین دلیل کانکتورها در قلب اتوماسیون، رباتیک، کنترل فرایند و حتی شبکه‌های اترنت صنعتی استفاده می‌شوند.

معیارهای انتخاب (سریع و کاربردی)

برای انتخاب درست از بین انواع کانکتور صنعتی، بهتر است ابتدا نیاز را دقیق تعریف کنید: آیا اتصال شما «قدرت»، «سیگنال»، «دیتا» یا ترکیبی است؟ سپس به محیط نصب (رطوبت، شست‌وشو، گردوغبار، لرزش) و روش نصب (پنلی، کابلی، فیلد-وایرابل) توجه کنید، چون این عوامل روی IP، نوع قفل و جنس بدنه اثر مستقیم دارند.

• نوع سیگنال: قدرت/کنترل/دیتا (مثلاً اترنت صنعتی).

• شرایط محیطی و درجه حفاظت: بسیاری از کانکتورهای صنعتی با IP67/IP68/IP69K برای محیط‌های مرطوب یا شست‌وشو مناسب‌اند.

• روش قفل‌شدن: رزوه‌ای (Threaded)، بایونتی، پوش‌پول و… که روی مقاومت در برابر لرزش و سرعت نصب اثر دارد.

• تعداد پین/کنتاکت و کدینگ: به‌خصوص در کانکتورهای سری M برای جلوگیری از جفت‌شدن اشتباه.

• استانداردها و سازگاری: در شبکه‌ها و رابط‌های صنعتی، استانداردهایی مثل IEC 60603-7 و IEC 61076-3-106 برای برخی کانکتورهای دیتایی و هوزینگ‌های صنعتی مطرح‌اند.

دسته‌بندی بر اساس شکل

یک روش رایج در معرفی انواع کانکتور صنعتی، دسته‌بندی بر اساس شکل است: کانکتورهای «گرد (Circular)» و «مستطیلی (Rectangular)» از پرکاربردترین‌ها هستند. کانکتورهای گرد معمولاً مقاومت مکانیکی خوب و امکان آب‌بندی مؤثر دارند و به همین دلیل در سنسورها، تغذیه و ارتباطات صنعتی زیاد دیده می‌شوند.

در مقابل، کانکتورهای مستطیلی معمولاً چگالی پین بالاتر و آرایش‌های مدولار بهتری برای تابلوهای کنترل، ماشین‌آلات و رباتیک فراهم می‌کنند و برای سیم‌کشی داخلی تجهیزات یا پنل‌ها انتخاب رایجی هستند.

انواع کانکتور صنعتی (پرکاربردها)

کانکتورهای سری M (M8/M12 و خانواده)

کانکتورهای سری M از معروف‌ترین انواع کانکتور صنعتی در اتوماسیون هستند و برای اتصال سنسور/عملگر و حتی شبکه‌های صنعتی به‌کار می‌روند. در این خانواده، M8 و M12 بسیار رایج‌اند و معمولاً با قفل رزوه‌ای (پیچی) ارائه می‌شوند تا در برابر لرزش شل نشوند و آب‌بندی بهتری داشته باشند.

• M8: رزوه 8 میلی‌متری دارد و معمولاً برای فضاهای محدود و سنسورها مناسب است؛ طبق یک راهنمای صنعتی، M8 عموماً 3 تا 8 پین را پوشش می‌دهد و در کاربردهای سنسوری و فضاهای فشرده استفاده می‌شود.

• M12: رزوه 12 میلی‌متری دارد و به دلیل بدنه بزرگ‌تر، گزینه‌ای رایج برای کاربردهای گسترده‌تر از سنسور/عملگر تا فیلدباس، اترنت صنعتی و حتی انتقال توان است؛ همچنین می‌تواند تا 12 پین (بسته به کدینگ/کاربرد) داشته باشد.

• درجه حفاظت: وقتی درست جفت شوند می‌توانند به IP67 برسند و برخی مدل‌های M12 با حفاظت بالاتر مثل IP68 یا IP69K هم عرضه می‌شوند.

کانکتور اترنت صنعتی (Industrial Ethernet)

در شبکه‌های صنعتی، هدف اصلی «پایداری لینک» در محیط‌های پرنویز و سخت است و به همین دلیل، گاهی کانکتورهای رایج شبکه (مانند رابط‌های مبتنی بر IEC 60603-7) با هوزینگ‌های صنعتی و مکانیزم‌های قفل متفاوت به سطح حفاظتی IP65/IP67 ارتقا داده می‌شوند. استاندارد IEC 61076-3-106 دقیقاً به هوزینگ‌های حفاظتی برای ارتقای کانکتورهای 8-راهه با رابط IEC 60603-7 تا IP65/IP67 (طبق IEC 60529) برای محیط صنعتی اشاره می‌کند.

این رویکرد کمک می‌کند ضمن حفظ سازگاری رابط و ابعاد جفت‌شدن، از نظر آب‌بندی و دوام مکانیکی به نیازهای کارخانه و خطوط تولید نزدیک‌تر شوید.

کانکتورهای پنلی (Panel-Mount) و Bulkhead

وقتی نیاز است یک اتصال از داخل تابلو/جعبه به بیرون منتقل شود، کانکتورهای پنلی (Bulkhead/Panel-Mount) انتخاب استانداردی هستند تا عبور کابل از بدنه دستگاه، آب‌بندی و مکانیکی‌سازی شود. در خانواده M8/M12 هم نمونه‌های پنلی رایج‌اند و برای نصب از جلو/عقب پنل استفاده می‌شوند.

در عمل، پنلی‌کردن کانکتور باعث می‌شود تعمیرات و تعویض کابل سریع‌تر شود و نیازی به باز کردن کامل تابلو یا دسترسی به ترمینال‌های داخلی نباشد.

کانکتورهای فیلد-وایرابل (Field-Wireable)

در بسیاری از پروژه‌ها، طول کابل‌ها و شرایط نصب در محل تعیین می‌شود؛ اینجا کانکتورهای فیلد-وایرابل (قابل مونتاژ در محل) کمک می‌کنند بدون سفارش کابل آماده، کانکتور را با روش‌های ترمینیشن مثل پیچ/لحیم/کریمپ سرهم کنید. در مقایسه M8 و M12 نیز به وجود گزینه‌های فیلد-وایرابل اشاره شده که برای نصب و سفارشی‌سازی سریع در محل مفید است

این نوع کانکتورها برای تیم‌های تعمیرات و نگهداری هم ارزشمندند، چون در صورت آسیب کابل، می‌توان سریعاً سرکابل را تعویض کرد و خط تولید را زودتر به مدار برگرداند.

کانکتورهای اسپلیتر و توزیع (T/Y Splitter)

در کاربردهای سنسوری که چند تجهیز باید از یک مسیر تغذیه یا سیگنال بگیرند، اسپلیترها (T/Y) باعث کاهش سیم‌کشی و ساده‌شدن مسیر کابل‌کشی می‌شوند. در بررسی M8/M12 به وجود اسپلیترهای M8 و M12 (T/Y) اشاره شده که برای محیط‌های سنسور-محور رایج هستند.

البته در طراحی باید افت ولتاژ، ظرفیت جریان و تداخل سیگنال‌ها بررسی شود تا افزایش انشعاب باعث خطای اندازه‌گیری یا ریست تجهیزات نشود.

کاربردهای رایج در صنعت

کاربرد انواع کانکتور صنعتی تقریباً همه‌جا دیده می‌شود: از اتصال سنسورها و عملگرها در اتوماسیون تا اتصال شبکه‌های صنعتی و تجهیزات کنترل فرایند. کانکتورهای گرد و به‌خصوص سری M، به دلیل آب‌بندی و نصب ساده، در اتصال سنسورها، خطوط تولید و سیستم‌های کنترل کاربرد زیادی دارند.

• اتصال سنسورهای مجاور خط تولید، سوئیچ‌ها و عملگرها (به‌ویژه با M8/M12).

• شبکه‌های صنعتی و اترنت صنعتی با هوزینگ‌های صنعتی‌شده برای مقاومت محیطی بالاتر.

• تابلوهای کنترل و ماشین‌آلات که نیاز به اتصال پنلی و سرویس‌پذیری دارند.

اشتباهات متداول در انتخاب

یکی از خطاهای رایج این است که کانکتور فقط بر اساس «تعداد پین» انتخاب شود، در حالی‌که قفل‌شدن، آب‌بندی و تناسب با استاندارد/کدینگ همان‌قدر مهم است. برای مثال در M12، تنوع کدینگ‌ها برای جلوگیری از جفت‌شدن اشتباه و تناسب با دیتا/توان اهمیت دارد و در مقایسه M8 و M12 به این تنوع اشاره شده است.

خطای دیگر، نادیده گرفتن IP واقعی در شرایط نصب است؛ بسیاری از کانکتورها «وقتی درست جفت شوند» به IP67 می‌رسند، اما اگر گشتاور سفت‌کردن، اورینگ، یا جهت نصب درست نباشد، آب‌بندی عملی به‌دست نمی‌آید.

پرسش‌های پرتکرار

برای سنسورهای خط تولید، M8 بهتر است یا M12؟

اگر فضا محدود است و تعداد پین/ظرفیت موردنیاز پایین‌تر است، M8 گزینه رایجی است؛ اما اگر به پین بیشتر، انعطاف در کدینگ‌ها یا کاربردهای دیتایی/شبکه‌ای/توانی نیاز باشد، M12 معمولاً انتخاب منعطف‌تری است.

IP67 با IP68/IP69K چه تفاوتی دارد؟

در یک منبع صنعتی درباره M8/M12 اشاره شده که وقتی اتصال درست انجام شود می‌تواند IP67 داشته باشد و برخی M12ها با حفاظت بالاتر مثل IP68 یا IP69K برای شرایط سخت‌تر (مثل شست‌وشوی شدید) عرضه می‌شوند.
