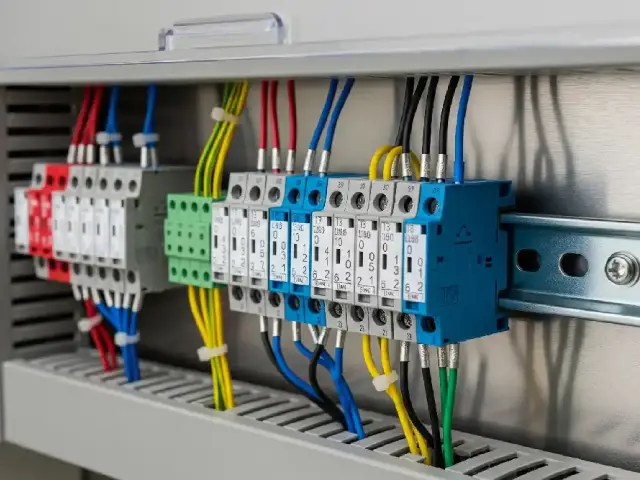

چرا باید از ترمینال ریلی در تابلو برق استفاده کنیم؟

وقتی صحبت از طراحی و اجرای تابلو برق صنعتی یا ساختمانی می‌شود، اغلب اولین چیزهایی که به ذهن می‌رسد کلیدها، فیوزها، کنتاکتورها، PLC و دیگر تجهیزات کنترلی است. اما یک جزء به ظاهر کوچک و ساده، نقش بسیار مهمی در کیفیت، ایمنی و قابلیت نگهداری تابلو ایفا می‌کند: ترمینال ریلی تابلو برق.

اگر تابلو برقی بدون ترمینال ریلی طراحی شده باشد، به‌مرور زمان با مشکلاتی مثل شلوغی داخل تابلو، افزایش خطای سیم‌کشی، سخت شدن عیب‌یابی و ریسک بالاتر آتش‌سوزی مواجه می‌شوید. به همین دلیل است که تقریباً در تمام تابلوهای حرفه‌ای، استفاده از ترمینال ریلی به یک استاندارد تبدیل شده است.

در این مقاله، به‌صورت کاملاً عملی و کاربردی توضیح می‌دهیم که چرا باید از ترمینال ریلی در تابلو برق استفاده کنیم، مزایا، انواع، نکات انتخاب و اصول نصب آن را بررسی می‌کنیم و کمک می‌کنیم دید واضح‌تری نسبت به طراحی حرفه‌ای ترمینال ریلی تابلو برق به دست آورید.

ترمینال ریلی تابلو برق چیست و چه نقشی دارد؟

ترمینال ریلی تابلو برق یک قطعه اتصال مکانیکی و الکتریکی است که روی ریل (معمولاً ریل DIN) نصب می‌شود و امکان برقراری اتصال منظم، ایمن و استاندارد بین سیم‌ها و تجهیزات داخل تابلو را فراهم می‌کند. به زبان ساده، ترمینال ریلی نقطه‌ای است که سیم‌ها به صورت مرتب به آن وارد و از آن خارج می‌شوند.

در یک تابلو برق اصولی، سیم‌های ورودی و خروجی، سیگنال‌های کنترلی، تغذیه، ارت و نول همگی ابتدا روی ترمینال ریلی تابلو برق جمع می‌شوند و از آنجا به تجهیزات مختلف مانند PLC، رله‌ها، کنتاکتورها، درایوها و … توزیع می‌گردند. این ساختار، نظم و قابلیت ردگیری سیستم را چند برابر می‌کند.

اجزای اصلی ترمینال ریلی

بدنه عایق (معمولاً از پلی‌آمید یا مواد مقاوم در برابر حرارت)
کلمپ فلزی برای برقراری اتصال الکتریکی با سیم
محل نصب روی ریل (ریل DIN نوع TH35 یا مشابه)
محل لیبل‌گذاری برای شماره‌گذاری و شناسایی ترمینال
قطعات جانبی مانند درپوش، جداکننده، جامپر و …

همین ساختار ساده باعث می‌شود که طراحی ترمینال ریلی تابلو برق از یک انتخاب اختیاری به یک الزام حرفه‌ای تبدیل شود.

مشکلات سیم‌کشی بدون ترمینال ریلی در تابلو برق

برای درک بهتر اهمیت ترمینال ریلی بد نیست ابتدا ببینیم اگر از آن استفاده نکنیم چه مشکلاتی پیش می‌آید. در بسیاری از تابلوهای قدیمی یا غیرحرفه‌ای، سیم‌ها مستقیماً از ترمینال تجهیزات به بیرون یا به سایر تجهیزات متصل می‌شوند. این روش در ظاهر ساده است، اما در عمل مشکلات زیادی ایجاد می‌کند:

۱. بی‌نظمی شدید در تابلو و سخت شدن عیب‌یابی

وقتی تعداد سیم‌ها زیاد می‌شود، مسیر هر سیم مشخص نیست، لایه‌های سیم روی هم می‌افتد و تشخیص اینکه کدام سیم از کجا آمده و به کجا می‌رود بسیار دشوار می‌شود. در نتیجه:

زمان عیب‌یابی و رفع اشکال به‌شدت بالا می‌رود
ریسک اشتباه در قطع یا جابجایی سیم‌ها افزایش پیدا می‌کند
هر تغییر کوچک در مدار تبدیل به یک چالش جدی برای تکنسین می‌شود

۲. افزایش احتمال خطای سیم‌بندی

در تابلویی که فاقد ترمینال ریلی تابلو برق است، سیم‌های زیادی به‌طور مستقیم بین تجهیزات مختلف رد و بدل می‌شود. با افزایش تعداد سیم‌ها:

احتمال اشتباه در اتصال به ترمینال نادرست بالا می‌رود
تداخل مسیرها باعث اشتباه در شماره‌گذاری سیم‌ها می‌شود
تغییرات بعدی در مدار می‌تواند خطاهای جدید ایجاد کند

۳. کاهش ایمنی و افزایش ریسک اتصال کوتاه

وقتی مسیر سیم‌ها مشخص و محدود نشده باشد، سیم‌ها روی هم قرار می‌گیرند، خم می‌شوند، به لبه‌های تیز تابلو برخورد می‌کنند و به مرور زمان ممکن است عایق آنها آسیب ببیند. نتیجه:

افزایش احتمال اتصال کوتاه بین سیم‌ها یا بدنه تابلو
خطر گرم شدن موضعی و در نهایت آتش‌سوزی
مشکل در تشخیص محل دقیق خرابی در زمان بروز خطا

۴. دشواری توسعه و ارتقا تابلو در آینده

در تابلوهای صنعتی، اضافه کردن مصرف‌کننده جدید، سنسور جدید یا سیگنال کنترلی بیشتر، یک اتفاق طبیعی است.

اگر از ابتدا از ترمینال ریلی تابلو برق استفاده نشده باشد، توسعه تابلو بسیار زمان‌بر و پرریسک خواهد شد، چون:

فضای آزاد برای سیم‌کشی منظم وجود ندارد
نیاز به باز کردن سیم‌های قدیمی و ریسک آسیب به آنها به وجود می‌آید
ساختار تابلو از حالت ماژولار و استاندارد خارج می‌شود

مزایای استفاده از ترمینال ریلی در تابلو برق

حالا که تصویر روشنی از مشکلات بدون ترمینال داریم، بهتر می‌توانیم مزایای استفاده از ترمینال ریلی تابلو برق را درک کنیم. در ادامه مهم‌ترین مزایا را بررسی می‌کنیم.

۱. نظم و شفافیت در سیم‌کشی تابلو برق

مهم‌ترین مزیت ترمینال ریلی تابلو برق ایجاد یک ساختار منظم و قابل فهم برای سیم‌کشی است.

هر سیگنال یا خط تغذیه، یک ترمینال مشخص و لیبل‌دار دارد. مزایای این نظم:

خوانایی بالا برای هر تکنسین یا مهندس حتی بدون سابقه کار با آن تابلو
قابلیت ردگیری سریع مسیر سیگنال از ورودی تا خروجی
امکان مستندسازی دقیق و یک‌به‌یک بین نقشه و تابلو

۲. افزایش سرعت و دقت عیب‌یابی

در زمان بروز خطا یا توقف خط تولید، سرعت عیب‌یابی اهمیت بسیار زیادی دارد. ترمینال ریلی این امکان را می‌دهد که:

با مشاهده شماره ترمینال، سریعاً سیگنال مربوطه در نقشه پیدا شود
با جدا کردن یک سیم از ترمینال، تست و اندازه‌گیری به‌صورت ایمن انجام شود
بدون دست‌زدن به بقیه سیم‌ها، فقط مدار مشکل‌دار بررسی گردد

۳. بهبود ایمنی و کاهش ریسک خطا و آتش‌سوزی

وقتی از ترمینال ریلی تابلو برق استفاده می‌کنید، سیم‌ها مسیر مشخصی روی داکت‌ها، کانال‌ها و تا ترمینال‌ها طی می‌کنند. این ساختار:

از له شدن یا کشیده شدن غیرمعمول سیم‌ها جلوگیری می‌کند
احتمال برخورد عایق آسیب‌دیده با سایر قسمت‌ها را کاهش می‌دهد
امکان جداسازی سیم‌های قدرت و فرمان را فراهم می‌کند که در کاهش نویز و افزایش ایمنی مؤثر است

۴. سهولت توسعه، تغییرات و ارتقای تابلو برق

وقتی تابلو حرفه‌ای طراحی می‌شود، همیشه مقداری ترمینال ریلی تابلو برق رزرو (خالی) در نظر گرفته می‌شود. همین ترمینال‌های رزرو، در آینده برای اضافه کردن:

مصرف‌کننده جدید (مثلاً موتور یا پمپ)
سنسور جدید (سنسور دما، فشار، سطح و …)
سیگنال‌های کنترلی اضافی (I/O جدید PLC)

استفاده می‌شود، بدون اینکه نظم تابلو به هم بخورد یا نیاز به باز کردن سیم‌های قدیمی باشد.

۵. استانداردسازی و حرفه‌ای شدن طراحی تابلو

تابلویی که با ترمینال ریلی تابلو برق طراحی شده باشد، از دید کارفرما، ناظر و واحد نگهداری، یک تابلو حرفه‌ای و استاندارد به حساب می‌آید. این موضوع:

در پذیرش پروژه توسط ناظر و واحد HSE تأثیر مثبت دارد
مستندسازی و تحویل تابلو را ساده‌تر می‌کند
هزینه‌های نگهداری و توقف خط را در بلندمدت کاهش می‌دهد

۶. امکان استفاده از تجهیزات جانبی روی ترمینال‌ها

بسیاری از انواع ترمینال ریلی تابلو برق امکان نصب جامپر، فیوز، جداکننده، تست‌پوینت و … را فراهم می‌کنند. این ویژگی‌ها در کاربردهای صنعتی بسیار مهم هستند:

نصب جامپر برای مشترک کردن چند خط تغذیه در یک ردیف ترمینال
استفاده از ترمینال فیوزدار برای حفاظت جداگانه هر مصرف‌کننده
به‌کارگیری ترمینال تست برای اندازه‌گیری سریع بدون قطع سیم‌ها

انواع ترمینال ریلی تابلو برق

انتخاب صحیح نوع ترمینال ریلی تابلو برق تأثیر مستقیم بر کیفیت، دوام و سهولت کار با تابلو دارد.

در ادامه مهم‌ترین انواع را معرفی می‌کنیم.

۱. ترمینال ریلی پیچی (Screw Type)

متداول‌ترین نوع ترمینال، نوع پیچی است که اتصال سیم به کمک پیچ و کلمپ فلزی انجام می‌شود.

مناسب برای جریان‌ها و سطح مقطع‌های مختلف
مقاوم و مطمئن در محیط‌های صنعتی
نیازمند سفت کردن دوره‌ای در تابلوهای پرلرزش

۲. ترمینال ریلی فنری (Spring Type)

در این نوع ترمینال ریلی تابلو برق، سیم به کمک مکانیزم فنری فیکس می‌شود. مزایا:

سرعت بالای سیم‌کشی و تعویض
عدم نیاز به سفت کردن مجدد در شرایط لرزش
اتصال پایدار و یکنواخت روی سیم

۳. ترمینال ریلی فشاری (Push-in)

نوعی ترمینال مبتنی بر فنر است که در آن فقط کافی است سیم افشان با سرسیم مناسب را داخل سوراخ فشار دهید تا قفل شود. این نوع برای افزایش سرعت مونتاژ بسیار کاربردی است.

۴. ترمینال ریلی فیوزدار

این نوع ترمینال دارای محل قرارگیری فیوز شیشه‌ای یا مینیاتوری است. در طراحی حرفه‌ای ترمینال ریلی اغلب برای حفاظت تک‌تک خروجی‌ها، از این نوع استفاده می‌شود.

حفاظت اختصاصی هر خط
سهولت تعویض فیوز به‌صورت موضعی
مناسب برای تغذیه سنسورها و مدارات کنترلی ظریف

۵. ترمینال ریلی ارت (Earth Terminal)

این ترمینال‌ها برای اتصال ایمن سیم ارت به شینه و بدنه تابلو استفاده می‌شوند و معمولاً بدنه آن‌ها به رنگ سبز-زرد است. استفاده از ترمینال ارت:

ایمنی تابلو و تجهیزات را افزایش می‌دهد
امکان پیاده‌سازی ساختار ارت استاندارد را فراهم می‌کند

۶. ترمینال جداکننده و ترمینال تست

این ترمینال‌ها امکان قطع و وصل آسان مدار، یا اتصال دستگاه‌های اندازه‌گیری را بدون باز کردن سیم‌ها فراهم می‌کنند. در تابلوهای حساس، این نوع ترمینال ریلی نقش مهمی در نگهداری و تست دوره‌ای دارد.

نکات مهم در انتخاب ترمینال ریلی تابلو برق

برای انتخاب صحیح ترمینال ریلی تابلو برق فقط توجه به قیمت کافی نیست. باید مجموعه‌ای از پارامترها را در نظر بگیرید:

۱. جریان نامی و ولتاژ کاری

ترمینال باید برای جریان نامی مدار و ولتاژ کاری سیستم تأیید شده باشد. انتخاب ترمینال با جریان نامی پایین‌تر از نیاز، می‌تواند باعث گرم شدن و کاهش عمر آن شود.

۲. سطح مقطع سیم

هر ترمینال محدوده‌ای از سطح مقطع سیم قابل اتصال را پشتیبانی می‌کند (مثلاً ۲٫۵، ۴، ۶، ۱۰ میلی‌متر مربع). باید ترمینالی انتخاب کنید که با نوع سیم‌های مورد استفاده در تابلو هماهنگ باشد.

۳. نوع اتصال (پیچی، فنری، فشاری)

بسته به شرایط محیطی، میزان لرزش، حجم تولید و سرعت مونتاژ، می‌توانید بین انواع مختلف ترمینال ریلی انتخاب کنید. در خطوط پرلرزش، ترمینال فنری یا فشاری معمولاً گزینه بهتری نسبت به نوع پیچی است.

۴. کیفیت برند و استانداردها

استفاده از ترمینال‌های بی‌کیفیت و ارزان‌قیمت، در بلندمدت هزینه‌های سنگینی را تحمیل می‌کند؛ از شل شدن اتصال تا سوختن مدار و توقف تولید. بهتر است ترمینال‌هایی را انتخاب کنید که دارای استانداردهای معتبر بین‌المللی مانند UL، VDE و … باشند.

۵. هماهنگی با ریل و اکسسوری‌ها

ترمینال انتخابی باید با نوع ریل مورد استفاده (مثلاً DIN TH35) سازگار باشد و امکان استفاده از اکسسوری‌های موردنیاز مانند جامپر، درپوش، جداکننده و لیبل را فراهم کند.

اصول چیدمان و طراحی ترمینال ریلی تابلو برق

فقط خرید ترمینال کافی نیست؛ نحوه چیدمان و طراحی هم اهمیت زیادی دارد. برای داشتن یک ساختار حرفه‌ای ترمینال ریلی می‌توانید این اصول را رعایت کنید:

۱. گروه‌بندی ترمینال‌ها بر اساس کاربرد

یک ردیف برای ورودی‌ها (Input)
یک ردیف برای خروجی‌ها (Output)
یک ردیف برای تغذیه و ارت و نول
گروه‌بندی مجزا برای سیگنال‌های آنالوگ، دیجیتال، قدرت و …

۲. تعریف رنج رزرو برای توسعه آینده

در هر گروه از ترمینال ریلی بهتر است تعدادی ترمینال رزرو در نظر گرفته شود. این کار:

امکان توسعه بدون به‌هم‌ریختن نظم تابلو را فراهم می‌کند
در زمان تغییرات، نیاز به تعویض کامل ردیف ترمینال را از بین می‌برد

۳. شماره‌گذاری و لیبل‌گذاری دقیق

هر ترمینال باید شماره یا کد منحصربه‌فرد داشته باشد که در نقشه تابلو نیز عیناً درج شده است. این موضوع یکی از کلیدی‌ترین عوامل موفقیت در بهره‌برداری و نگهداری تابلو است.

مراحل نصب ترمینال ریلی در تابلو برق

نصب صحیح ترمینال ریلی برق هم برای عملکرد و هم برای ظاهر تابلو اهمیت دارد. یک روند استاندارد نصب می‌تواند شامل مراحل زیر باشد:

مرحله ۱: نصب ریل روی شاسی تابلو

ابتدا ریل‌های DIN روی شاسی یا صفحه مونتاژ تابلو مطابق با نقشه مکانیکی نصب می‌شوند. ریل باید:

کاملاً تراز و محکم باشد
طول کافی برای تعداد ترمینال‌های فعلی و رزرو داشته باشد

مرحله ۲: چیدمان ترمینال‌ها روی ریل

ترمینال‌ها مطابق طراحی (مثلاً تغذیه، ورودی، خروجی، ارت و …) روی ریل سوار می‌شوند. در دو انتهای ردیف ترمینال معمولاً از اند بلاک برای ثابت کردن مجموعه استفاده می‌شود.

مرحله ۳: سیم‌کشی و اتصال به ترمینال‌ها

سیم‌ها از داخل داکت‌ها به سمت ترمینال‌ها هدایت شده و با رعایت سطح مقطع، نوع سرسیم، و استاندارد رنگ، به ترمینال ریلی متصل می‌شوند. در این مرحله باید:

طول لخت‌کردن سیم‌ها مطابق توصیه سازنده باشد
از سرسیم مناسب (Pin، Fork، Ring و …) استفاده شود
اتصال نهایی با تست کشش ملایم بررسی شود

مرحله ۴: لیبل‌گذاری و کنترل نهایی

پس از تکمیل سیم‌کشی، لیبل‌های ترمینال و سیم‌ها نصب شده و مطابق نقشه کنترل می‌شوند. این مرحله برای تطابق دقیق ترمینال ریلی تابلو برق با مستندات ضروری است.

اشتباهات رایج در استفاده از ترمینال ریلی تابلو برق

حتی در تابلوهایی که از ترمینال ریلی استفاده می‌کنند، برخی خطاهای رایج دیده می‌شود که بهتر است از آن‌ها اجتناب کنید:

عدم گروه‌بندی منطقی ترمینال‌ها (ورودی و خروجی درهم)
استفاده از ترمینال با جریان نامی کمتر از نیاز واقعی مدار
شماره‌گذاری نامنظم یا ناقص ترمینال‌ها و سیم‌ها
عدم درنظرگرفتن ترمینال‌های رزرو برای توسعه آینده
استفاده از ترمینال‌های بی‌کیفیت بدون استاندارد معتبر
عدم توجه به جداسازی مناسب قدرت و فرمان در چیدمان ترمینال‌ها

ترمینال ریلی و استانداردهای تابلو برق

در بسیاری از استانداردها و دستورالعمل‌های طراحی تابلو، تأکید غیرمستقیم یا مستقیم بر استفاده از ترمینال ریلی تابلو برق وجود دارد. رعایت این استانداردها:

ایمنی اپراتور و تجهیزات را افزایش می‌دهد
امکان بازرسی و تأییدیه‌گیری را ساده‌تر می‌کند
کیفیت کلی پروژه و برند سازنده تابلو را ارتقا می‌دهد

در پروژه‌های صنعتی متوسط و بزرگ، استفاده از ترمینال ریلی عملاً یک الزام غیررسمی است و تابلوهایی که فاقد این ساختار باشند، معمولاً از نظر کارفرما و ناظر مردود یا حداقل غیرحرفه‌ای تلقی می‌شوند.

جمع‌بندی: چرا استفاده از ترمینال ریلی در تابلو برق ضروری است؟

اگر بخواهیم تمام نکات گفته‌شده را در چند جمله خلاصه کنیم، می‌توانیم بگوییم:

ترمینال ریلی تابلو برق:

نظم، خوانایی و شفافیت سیم‌کشی تابلو را چند برابر می‌کند
سرعت و دقت عیب‌یابی و تعمیرات را به‌طور چشمگیر افزایش می‌دهد
ایمنی تابلو و تجهیزات را ارتقا داده و ریسک خطا و آتش‌سوزی را کاهش می‌دهد
امکان توسعه و تغییرات آینده را ساده، کم‌هزینه و کم‌ریسک می‌کند
تابلوی شما را از نظر کارفرما، ناظر و واحد نگهداری، حرفه‌ای و استاندارد نشان می‌دهد

به همین دلیل، در طراحی هر تابلو جدید یا اصلاح تابلوهای موجود، توصیه جدی این است که ساختار مناسب ترمینال ریلی تابلو برق را در نظر بگیرید و از مزایای بلندمدت آن در بهره‌برداری، نگهداری و توسعه سیستم، بهره‌مند شوید.
