تابلو برق صنعتی قلب تپنده هر خط تولید، کارگاه و کارخانه است. هرگاه صحبت از کنترل تجهیزات، حفاظت از موتور‌ها، توزیع انرژی و ایمنی اپراتور‌ها می‌شود، نقش تابلو برق صنعتی پررنگ‌تر از همیشه به چشم می‌آید. اگر شما در حوزه برق، نگهداری، طراحی سیستم‌های صنعتی یا حتی مدیریت یک مجموعه تولیدی فعالیت می‌کنید، شناخت اجزا، اصول طراحی و مراحل اجرای تابلو برق صنعتی برایتان ضروری است.

در این راهنمای گام‌به‌گام، ابتدا تعریف و انواع تابلو برق صنعتی را بررسی می‌کنیم، سپس سراغ اجزای اصلی، نکات مهم در طراحی و مراحل اجرای استاندارد آن می‌رویم تا در نهایت دیدی عملی و کاربردی برای انتخاب، طراحی یا سفارش ساخت تابلو برق در اختیار شما قرار بگیرد.

تابلو برق صنعتی چیست؟

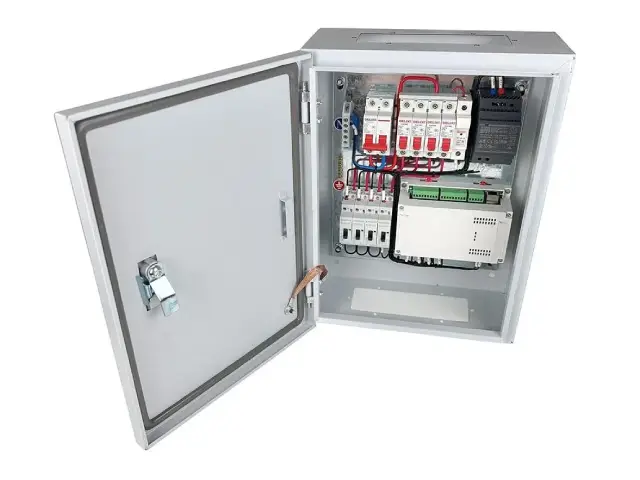

تابلو برق صنعتی محفظه‌ای فلزی یا غیرفلزی است که تجهیزات الکتریکی مانند کلیدها، فیوزها، کنتاکتورها، رله‌ها، اینورترها ، PLC ، تجهیزات حفاظتی و ابزارهای کنترلی در آن نصب می‌شوند. هدف اصلی آن:

  • توزیع ایمن و منظم برق بین بخش‌های مختلف خط تولید یا کارگاه
  • کنترل روشن و خاموش شدن موتور‌ها و تجهیزات
  • حفاظت تجهیزات و اپراتورها در برابر خطاهایی مثل اتصال کوتاه و اضافه بار
  • ایجاد امکان مانیتورینگ و اتوماسیون فرآیندهای صنعتی

به بیان ساده، بدون یک تابلو برق صنعتی استاندارد، هیچ سیستم صنعتی مدرن، پایدار و قابل اعتمادی نخواهید داشت.

انواع تابلو برق صنعتی

تابلو برق‌ها بر اساس محل نصب، کاربرد و سطح ولتاژ به چند دسته اصلی تقسیم می‌شوند:

۱. تابلو برق توزیع (Distribution)

وظیفه این تابلوها تقسیم و توزیع انرژی برق بین زیرتابلوها، خط‌ها و مصرف‌کننده‌های مختلف است. معمولاً در ورودی سالن‌های تولید یا بخش‌های اصلی کارخانه نصب می‌شوند.

۲. تابلو برق کنترل (Control Panel)

در این تابلوها تمرکز روی کنترل و فرمان است. تجهیزاتی مانند کنتاکتور، رله، تایمر، PLC ، اینورتر و ابزارهای اندازه‌گیری در آن نصب می‌شود. این تابلوها برای کنترل موتور‌ها، نوار نقاله‌ها، پمپ‌ها و… استفاده می‌شوند.

۳. تابلو برق موتورکنترل سنتر (MCC)

در تابلوهای MCC، چندین فیدر موتور در یک تابلو جمع می‌شود. هر فیدر شامل تجهیزات راه‌اندازی و حفاظت یک موتور است. این نوع تابلو برق صنعتی در کارخانه‌ها، پتروشیمی و صنایع بزرگ بسیار رایج است.

۴. تابلوهای حفاظت و کنترل (Protection & Control)

این تابلوها معمولاً در پست‌های برق و سیستم‌های حساس استفاده می‌شوند. هدف اصلی آن‌ها حفاظت شبکه و تجهیزات در برابر خطاهای مختلف و تأمین فرمان و کنترل برای سوئیچ‌گیرها است.

اجزای اصلی تابلو برق صنعتی

هر تابلو برق صنعتی از چند بخش اصلی تشکیل شده است:

۱. بدنه و اسکلت تابلو

بدنه تابلو معمولاً از ورق فولادی با رنگ الکتروستاتیک یا در برخی موارد از فایبرگلاس ساخته می‌شود. مقاومت مکانیکی، درجه حفاظت (IP)، مقاومت در برابر رطوبت، گرد و غبار و ضربه از معیارهای مهم انتخاب بدنه است.

۲. شینه‌ها (Busbars)

شینه‌ها هادی‌های مسی یا آلومینیومی هستند که برای انتقال جریان‌های بالا به کار می‌روند. طراحی درست شینه‌ها از نظر سطح مقطع، استحکام مکانیکی، فاصله فازها و عایق‌کاری برای ایمنی و جلوگیری از گرم‌شدن بیش از حد بسیار مهم است.

۳. تجهیزات قطع و وصل و حفاظت

  • کلیدهای اتوماتیک و هوایی (MCCB، ACB)
  • فیوزها و کلیدهای فیوزدار
  • کلیدهای مینیاتوری (MCB)
  • رله‌های حفاظتی و رله کنترل بار

این تجهیزات در هنگام خطا، مدار را قطع کرده و از آسیب رسیدن به تجهیزات و کابل‌ها جلوگیری می‌کنند.

۴. تجهیزات فرمان و کنترل

  • کنتاکتور و بیمتال
  • تایمرها و رله‌های کنترلی
  • PLC، اینورترها و درایوهای کنترل دور
  • شاسی‌های استارت/استاپ، سلکتور سوئیچ‌ها، چراغ سیگنال‌ها

با ترکیب این تجهیزات، تابلو برق صنعتی امکان اجرای انواع سناریوهای کنترلی و اتوماسیون را فراهم می‌کند.

۵. سیم‌کشی و ترمینال‌ها

انتخاب سطح مقطع مناسب کابل‌ها، تفکیک سیم‌های فرمان و قدرت، شماره‌گذاری دقیق و استفاده از ترمینال‌های باکیفیت، تأثیر مستقیمی بر خوانایی، ایمنی و قابلیت عیب‌یابی تابلو دارد.

اصول مهم در طراحی تابلو برق صنعتی

طراحی یک تابلو برق صنعتی فقط کنار هم گذاشتن قطعات نیست؛ بلکه فرایندی مهندسی است که باید بر اساس استاندارد و محاسبات دقیق انجام شود. در ادامه مهم‌ترین اصول طراحی را مرور می‌کنیم:

۱. شناخت کامل پروژه و بارها

پیش از هر چیز باید اطلاعات دقیق زیر مشخص شود:

  • نوع شبکه (سه‌فاز یا تک‌فاز، سطح ولتاژ، سیستم ارت)
  • تعداد و نوع مصرف‌کننده‌ها (موتور، هیتر، روشنایی و…)
  • توان نامی و جریان هر مصرف‌کننده
  • شرایط محیطی (رطوبت، گرد و غبار، دما، فضای نصب)

۲. محاسبه جریان‌ها و انتخاب تجهیزات

بر اساس مجموع بارها و ضریب همزمانی، جریان نامی تابلو محاسبه می‌شود. سپس:

  • کلید اصلی تابلو بر اساس جریان و قدرت قطع انتخاب می‌شود.
  • فیوزها و کلیدهای فرعی برای هر فیدر (موتور، خط، زیرتابلو) تعیین می‌گردند.
  • سطح مقطع شینه‌ها و کابل‌ها بر اساس جریان، طول مسیر و افت ولتاژ انتخاب می‌شود.

۳. رعایت استانداردها و ایمنی

در طراحی تابلو برق صنعتی باید استانداردهایی مانند IEC و مقررات ملی برق ساختمان (در صورت مرتبط بودن) رعایت شود. موارد زیر اهمیت ویژه دارند:

  • پیش‌بینی مسیر ارت مناسب و اتصال تمامی قطعات فلزی به سیم ارت
  • در نظر گرفتن فاصله‌های خنک‌کاری بین تجهیزات پرمصرف
  • استفاده از قطعات با کیفیت و دارای تاییدیه
  • درج علائم هشدار و شناسایی روی درب تابلو و روی فیدرها

۴. طراحی چیدمان داخلی

چیدمان تجهیزات باید به گونه‌ای باشد که:

  • تجهیزات قدرت (کلیدها، شینه‌ها) از تجهیزات فرمان (PLC، رله‌ها) تا حد امکان جدا شوند.
  • مسیر کابل‌ها واضح، کوتاه و قابل پیگیری باشد.
  • فضای کافی برای توسعه آینده تابلو در نظر گرفته شود.

مراحل اجرای تابلو برق صنعتی (گام به گام)

پس از تکمیل طراحی، نوبت به ساخت و اجرای تابلو برق صنعتی می‌رسد. این مراحل معمولاً به صورت زیر انجام می‌شود:

گام ۱: ساخت و آماده‌سازی بدنه

  • برش و خم‌کاری ورق‌ها بر اساس نقشه
  • نصب درب، لولا، قفل‌ها و متعلقات مکانیکی
  • رنگ‌آمیزی الکتروستاتیک و خشک‌کردن در کوره
  • نصب ریل‌ها، سینی کابل داخلی و پایه‌های شینه

گام ۲: نصب شینه‌ها

شینه‌های مسی بر اساس نقشه برش و سوراخ‌کاری می‌شوند، سپس روی پایه‌های عایق نصب و با پیچ و مهره محکم می‌گردند. فاصله بین فازها و فاز تا بدنه طبق استاندارد رعایت می‌شود.

گام ۳: نصب تجهیزات قدرت و فرمان

  • نصب کلید اصلی و کلیدهای فرعی روی ریل یا صفحه مونتاژ
  • نصب کنتاکتورها، بیمتال‌ها، رله‌ها، تایمرها، اینورتر و PLC
  • نصب ترمینال‌ها و تجهیزات روی درب مانند شاسی‌ها و چراغ سیگنال‌ها

گام ۴: سیم‌کشی داخلی تابلو

در این مرحله، بر اساس نقشه سیم‌کشی:

  • سیم‌های قدرت بین کلیدها، شینه و مصرف‌کننده‌ها متصل می‌شوند.
  • سیم‌های فرمان بین کنتاکتورها، PLC، رله‌ها و شاسی‌ها اجرا می‌شود.
  • تمامی سیم‌ها شماره‌گذاری و در داکت‌ها مرتب می‌گردند.

گام ۵: تست و کنترل کیفیت

پیش از تحویل تابلو برق صنعتی، باید تست‌های زیر انجام شود:

  • تست مقاومت عایقی بین فازها و بین فاز و بدنه
  • کنترل صحت اتصالات و سفت بودن پیچ‌ها
  • تست عملکرد مدارهای فرمان (استارت/استاپ، اینترلاک‌ها، آلارم‌ها)
  • چک کردن مطابقت تابلو با نقشه‌ها و لیست قطعات

گام ۶: نصب در محل و راه‌اندازی

پس از انتقال تابلو به محل نصب:

  • تابلو روی فونداسیون یا شاسی مخصوص ثابت می‌شود.
  • کابل‌های ورودی و خروجی به ترمینال‌های مربوطه متصل می‌شوند.
  • مسیر ارت تابلو به سیستم زمین سایت وصل می‌شود.
  • در نهایت، تست راه‌اندازی با حضور تیم برق و بهره‌بردار انجام می‌شود.

نکات مهم ایمنی در کار با تابلو برق صنعتی

کار با تابلو برق صنعتی همیشه با خطر همراه است و رعایت ایمنی در طراحی، اجرا و بهره‌برداری اهمیت بسیار زیادی دارد:

  • استفاده از تجهیزات حفاظتی مناسب (کلید نشتی جریان، حفاظت اضافه بار، حفاظت اتصال کوتاه)
  • برچسب‌گذاری واضح روی فیدرها و کلیدهای اصلی
  • استفاده از قفل و کلید برای جلوگیری از دسترسی افراد غیرمجاز
  • خاموش کردن و قفل‌گذاری (LOTO) قبل از هرگونه تعمیر و نگهداری
  • بازرسی دوره‌ای برای شل نبودن اتصالات، نشانه‌های داغ شدن یا تغییر رنگ

چطور یک تابلو برق صنعتی مناسب انتخاب کنیم؟

اگر شما قصد سفارش ساخت یا خرید یک تابلو برق صنعتی را دارید، به نکات زیر توجه کنید:

۱. تطابق با نیاز واقعی پروژه

حتماً مشخصات بار، توسعه آینده، شرایط نصب و امکانات کنترلی مورد نیاز (مانند استفاده از اینورتر، PLC و سیستم مانیتورینگ) را از ابتدا با طراح در میان بگذارید تا تابلو متناسب با نیاز شما طراحی شود.

۲. کیفیت قطعات و برندها

استفاده از برندهای معتبر برای کلیدها، کنتاکتورها و سایر تجهیزات، طول عمر تابلو برق صنعتی را افزایش داده و احتمال خرابی ناگهانی را کاهش می‌دهد. در پروژه‌های صنعتی، صرفه‌جویی در کیفیت تجهیزات معمولاً در بلندمدت هزینه‌های بیشتری تحمیل می‌کند.

۳. رعایت استاندارد و داشتن مستندات

تابلو باید همراه با مدارک زیر تحویل داده شود:

  • نقشه تک‌خطی (Single Line)
  • نقشه‌های سیم‌کشی قدرت و فرمان
  • لیست قطعات (BOM)
  • راهنمای بهره‌برداری و نگهداری

۴. قابلیت نگهداری و توسعه

در طراحی و اجرای تابلو برق صنعتی، فضای کافی برای اضافه کردن فیدرهای جدید، تجهیزات کنترلی بیشتر و امکان دسترسی راحت برای عیب‌یابی آینده یک امتیاز مهم محسوب می‌شود.

جمع‌بندی

تابلو برق صنعتی فقط یک جعبه پر از سیم و کلید نیست؛ بلکه مرکز کنترل و حفاظت یک سیستم صنعتی است. طراحی درست، انتخاب تجهیزات مناسب، اجرای دقیق و رعایت نکات ایمنی، همگی در کنار هم باعث می‌شود خط تولید شما با کمترین توقف و بیشترین ایمنی کار کند.

چه در حال راه‌اندازی یک کارگاه کوچک باشید، چه مدیریت یک کارخانه بزرگ را بر عهده داشته باشید، آشنایی با اصول تابلو برق صنعتی به شما کمک می‌کند تصمیم‌های بهتری در انتخاب، سفارش، نظارت بر اجرا و نگهداری این بخش حیاتی سیستم برق بگیرید.
