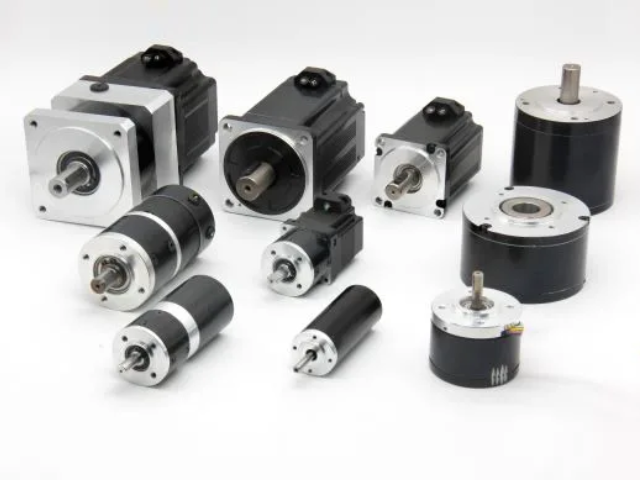

چگونه استپ‌موتور را برای دستگاه CNC مناسب انتخاب کنیم

نیاز هر محور: X و Y در برابر Z

در اکثر CNCهای سه‌محور، محورهای X و Y جابجایی‌های طولانی با سرعت بالاتر دارند؛ بنابراین معمولاً به گشتاور پویا و حفظ گشتاور در RPM بالا نیازمندند. محور Z علاوه بر وزن اسپیندل با گرانش نیز می‌جنگد، بنابراین گشتاور استاتیک (Holding Torque) مهم است. اگر Z با Ball Screw و ترمز مکانیکی/کنتراوزن همراه باشد، می‌توان از موتور کوچک‌تری بهره برد ولی در بسیاری از موارد NEMA 23 قوی برای Z انتخاب معقولی است.

سایزبندی مرحله‌به‌مرحله و محاسبه گشتاور

۱) تخمین نیروهای مقاوم

• نیروی برش: بسته به ابزار، عمق و پیشروی تغییر می‌کند. برای چوب/پلاستیک نسبتاً کم، برای آلومینیوم متوسط و برای فولاد زیاد است.
• اصطکاک مکانیزم: یاتاقان‌ها، مهره پیچ ساچمه‌ای، تسمه و پولی‌ها.
• اینرسی: جرم قطعات متحرک که باید شتاب بگیرند/بایستند.

۲) تبدیل نیرو به گشتاور در پیچ ساچمه‌ای

اگر از پیچ ساچمه‌ای با گام L (میلی‌متر/دور) استفاده می‌کنید و نیروی خطی موردنیاز F (نیوتن) است، گشتاور موردنیاز محور تقریباً:

T ≈ (F × L) / (2π × η)

که در آن η بازده (معمولاً ۰٫۸۵ تا ۰٫۹۵) است. خروجی T بر حسب نیوتن‌متر خواهد بود.

۳) افزودن گشتاور اینرسی

برای شتاب‌دهی جرم مؤثر، مؤلفه‌ای از گشتاور به صورت Tinertia = Jtotal × α اضافه می‌شود. J_total مجموع اینرسی‌ها (بار معادل در محور موتور) و α شتاب زاویه‌ای است. در عمل، ۱۰–۳۰٪ حاشیه ایمنی برای غلبه بر اینرسی و اصطکاک متغیر در نظر بگیرید.

۴) ضریب اطمینان

پس از محاسبه، معمولاً ضریب اطمینان ۱٫۳ تا ۲ اعمال کنید تا افت گشتاور در RPM بالا و تغییرات فرآیند پوشش داده شود.

نمونه محاسبه سریع

هدف: محور X با پیچ ساچمه‌ای L = 10 mm/rev، نیاز به نیروی خطی F ≈ 200 N
بازده η = 0.9

T ≈ (200 × 0.01) / (2π × 0.9) ≈ 0.353 N·m
با ضریب اطمینان ~1.7 → ≈ 0.6 N·m

یعنی به موتوری نیاز دارید که بتواند در سرعت هدف، حداقل ~۰٫۶ نیوتن‌متر گشتاور مؤثر بدهد. توجه کنید گشتاور نامی روی پلاک (Holding Torque) در RPM صفر اندازه‌گیری می‌شود و با افزایش RPM کاهش پیدا می‌کند؛ بنابراین نمودار گشتاور–سرعت موتور/درایور تعیین‌کننده است.

تبدیل سرعت خطی به RPM موتور

اگر سرعت خطی هدف شما V (میلی‌متر بر دقیقه) و گام پیچ L (میلی‌متر/دور) باشد:

RPM ≈ V / L

مثال: برای V = 6000 mm/min و L = 10 mm/rev → RPM ≈ 600 rpm. باید مطمئن شوید موتور منتخب در ~۶۰۰ RPM هنوز گشتاور کافی برای غلبه بر نیروهای موردنیاز را حفظ می‌کند. انتخاب ولتاژ تغذیه بالاتر برای درایور (در محدوده مجاز) معمولاً منحنی گشتاور–سرعت را بهبود می‌دهد.

درایور، ولتاژ تغذیه و ریزگام (Microstepping)

ولتاژ و جریان

• استپ‌موتورهای دو فاز رایج معمولاً به صورت Bipolar و با جریان نامی کویل مشخص می‌شوند (مثلاً ۲٫۸ A/phase).
• درایور را بر اساس جریان نامی موتور انتخاب کنید و ولتاژ را تا حد مجاز درایور بالا ببرید تا پاسخ گذرا و گشتاور در RPM بالا بهتر شود.
• منبع تغذیه باید جریان کافی با حاشیه ۳۰–۵۰٪ تأمین کند.

ریزگام

ریزگام (۱/۸، ۱/۱۶، ۱/۳۲ و …) لرزش را کم و نرمی حرکت را زیاد می‌کند و بهبود رزولوشن نظری می‌دهد؛ اما جایگزین مکانیزم دقیق (مثلاً پیچ با گام مناسب) نیست. ریزگام‌های خیلی بالا می‌توانند به محدودیت فرکانس پالس کنترلر یا درایور برخورد کنند.

اینترفیس کنترل

بیشتر درایورها با سیگنال Step/Dir کار می‌کنند. کیفیت سیگنال، شیلدینگ کابل، و تنظیمات شتاب/کاهش (Acceleration/Deceleration) در کنترلر بر دقت و عدم از دست رفتن استپ‌ها اثر مستقیم دارد.

اندوکتانس، اینرسی و رزونانس؛ پارامترهای پنهان ولی حیاتی

اندوکتانس (mH)

اندوکتانس کمتر → جریان‌های گذرا سریع‌تر → حفظ گشتاور بهتر در RPM بالا. اگر سرعت برای شما مهم است، به سراغ موتور با اندوکتانس پایین‌تر بروید و درایور با ولتاژ بالاتر انتخاب کنید.

اینرسی روتور و نسبت اینرسی بار

هدف، نسبت اینرسی بار به روتور در محدوده‌ای معقول (مثلاً زیر ۷:۱) است. این نسبت بالا می‌تواند منجر به رزونانس، از دست رفتن استپ و پاسخ ضعیف شود. اگر بار بزرگ است، از فریم بزرگ‌تر (مثلاً NEMA 34) یا کاهش نسبت مکانیکی (گیربکس/پولی) استفاده کنید.

رزونانس

استپ‌موتورها در بازه‌های خاصی از سرعت مستعد رزونانس‌اند. با Microstepping، تنظیم رمپ شتاب، و افزودن Damper یا اینرسی مناسب می‌توان این ناحیه‌ها را دور زد.

استپ‌موتور حلقه‌بسته؛ چه زمانی منطقی است؟

استپ‌موتورهای حلقه‌بسته (دارای انکودر و درایور هوشمند) مزایایی مانند عدم از دست رفتن استپ، گشتاور مؤثر بالاتر در سرعت‌های بالاتر، کاهش دما و راه‌اندازی ساده‌تر نسبت به سروو دارند. برای عملیات‌های نیمه‌سنگین، مواد فلزی یا زمانی که بازیابی خطا اهمیت دارد، این گزینه بسیار جذاب است. هزینه کمی بالاتر از سیستم باز می‌پردازید، اما نسبت به سرووها هنوز اقتصادی‌تر است و به انتخاب استپ‌موتور برای CNC کمک می کند.

جدول مقایسه رایج‌ترین فریم‌ها

اعداد جدول تقریبی هستند؛ مشخصات واقعی هر مدل را از دیتاشیت سازنده کنترل کنید.

اشتباهات رایج و نکات عملی

• اتکا به گشتاور استاتیک: گشتاور صفحه‌نامی در RPM صفر سنجیده می‌شود؛ منحنی گشتاور–سرعت را معیار قرار دهید.
• ولتاژ تغذیه کم: در سرعت‌های بالاتر به افت گشتاور دچار می‌شوید. از درایوری با ولتاژ بالاتر (در محدوده مجاز) استفاده کنید.
• ریزگام افراطی: رزولوشن نظری بالا خوب است، اما فرکانس پالس و گشتاور قابل‌دستیابی محدودیت ایجاد می‌کند.
• بی‌توجهی به نسبت اینرسی: نسبت خیلی بالا → رزونانس و از دست‌رفتن استپ. گیربکس/پولی یا فریم بزرگ‌تر انتخاب کنید.
• سفتی مکانیکی پایین: کوپلینگ نامناسب، تسمه شُل یا بک‌لش مهره پیچ، دقت را نابود می‌کند.
• کابل‌کشی و EMI: شیلدینگ و ارت مناسب، جداسازی مسیر توان و سیگنال، و فیلترهای EMI برای محیط‌های صنعتی ضروری است.
• خنک‌کاری: موتور و درایور در جریان نامی گرما تولید می‌کنند؛ هیت‌سینک و گردش هوا را در نظر بگیرید.

سؤالات متداول درباره انتخاب استپ‌موتور برای CNC

۱) برای CNC رومیزی کار با MDF، NEMA 23 کافی است؟

در اغلب موارد بله؛ یک NEMA 23 با گشتاور ~۲ N·m و درایور ۴–۵ آمپر، در کنار پیچ ساچمه‌ای ۱۰ میلی‌متر و ولتاژ تغذیه مناسب، عملکرد مطلوبی می‌دهد.

۲) چه زمانی به NEMA 34 نیاز دارم؟

وقتی جرم محور زیاد است، گام پیچ بزرگ است یا روی آلومینیوم/فولاد با پیشروی بالا کار می‌کنید. همچنین اگر محور Z اسپیندل سنگین دارد.

۳) حلقه‌بسته واقعاً تفاوت ایجاد می‌کند؟

در بارگذاری‌های متغیر و سرعت‌های بالا، حلقه‌بسته با جبران خطا و افزایش گشتاور مفید، دقت و اطمینان را بالا می‌برد. برای تولید مستمر و کارهای دقیق ارزشمند است.

۴) چه درایوری انتخاب کنم؟

درایوری با جریان کافی، ولتاژ بالاتر (مثلاً ۴۸–۶۰ ولت برای NEMA 23/34)، میکرو‌استپ قابل تنظیم و حفاظت‌های مناسب (OV/OC/OT). کیفیت برند و دیتاشیت را جدی بگیرید.

۵) اگر محورم در سرعت‌های خاصی می‌لرزد؟

میکرو‌استپ را تغییر دهید، رمپ شتاب/کاهش را اصلاح کنید، دمپر اضافه کنید یا نسبت مکانیکی را تغییر دهید. بررسی سفتی اتصالات را فراموش نکنید.
