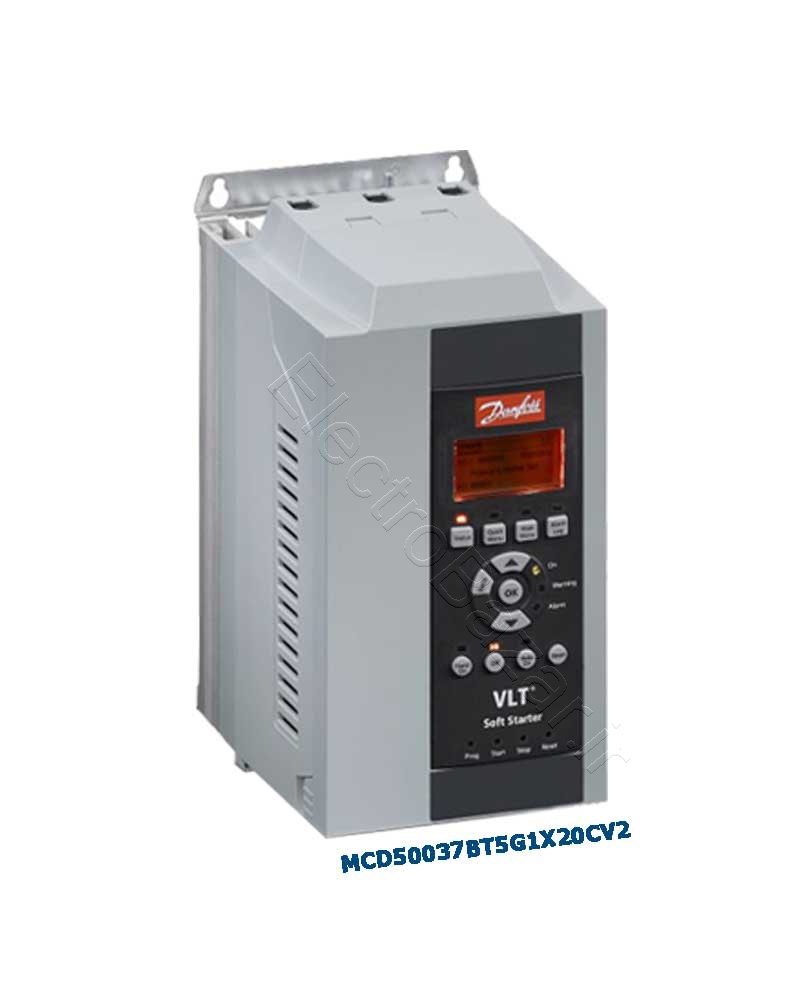

سافت استارتر دانفوس MCD500, 15KW مدل MCD50037BT5G1

سافت استارتر دانفوس MCD500, 15KW  ساخت دانمارک میباشد

 نصب و راه اندازی آسان به همراه کاربری ساده در کنار امکانات مختلف و پیشرفته و تنوع در نوع شتاب گیری  از طریق مد استارت با حد جریان (Current limit start)، استارت با شیب جریانی (Current ramp start)، استارت ضربه ای (Kick-start) و غیره موجب شده تا این محصول سهم بازار بسیار خوبی را به خود اختصاص دهد.

مد گشتاور و ترمز

یکی از مدهای استارت این دستگاه، راه اندازی با مد گشتاور میباشد که در بسیاری از کاربری های سنگین میتواند مفید واقع شود همچنین وجود امکان ترمز dc از طریق تزریق جریان مستقیم به سیم پیچی های دستگاه موجب صرفه جویی و عدم نیاز به تجهیزات بیشتر جهت کنترل الکتروموتور در حین توقف میباشد.



حفاظت ها در سافت استارتر دانفوس سری MCD500

سافت استارتر دانفوس MCD500, 15KW  علی رغم دارا بودن تمامی حفاظت های سری ۲۰۲‌ شامل بسیاری از حفاظت های دیگر نظیر حفاظت افت جریان(Under Current)، عدم تعادل جریان بین فاز ها، افزایش دمای موتور و سافت استارتر،‌ تاخیر در عملکرد ریست، آلارم قبل از وقوع خطا و مشکلات،‌ خطای ورودی قابل برنامه ریزی،‌ خطای رله بای پس داخلی و همچنین قابلیت تنظیم میزان حساسیت نسبت به تعادل ولتاژ بین فاز ها بوده و به یک سیستم شبیه سازی جهت بررسی عملکرد حفاظت ها مجهز میباشد.



شبکه های صنعتی

در سافت استارتر دانفوس MCD500, 15KW امکان اتصال به کلیه شبکه های صنعتی پرمصرف همچون اترنت IP، پروفی باس (PROFIBUS)، مدباس (MODE BUS)، دیوایس نت (DEVICE NET) فراهم میباشد. همچنین امکان اتصال نرم افزاری به راه انداز نرم از طریق پورت USB فراهم شده است.



سطح ولتاژ کنترلی

سافت استارتر دانفوس MCD500, 15KW کاملا به صورت دیجیتال بوده  و از طریق ولتاژ کنترلی 110 الی 220 ولت متناوب و یا 24 ولت DC قابل کنترل میباشد.



امکان راه اندازی نرم دو موتور با مشخصات متفاوت

در سافت استارتر دانفوس وجود 2 پروفایل مستقل جهت مشخصات موتور این امکان را میدهد که شما بتوانید 2 نوع موتور با مشخصات متفاوت را به صورت نرم راه اندازی نمایید. وقتی که نیاز نیست که هر دوموتور به صورت هم زمان راه اندازی شود این امکان وجود دارد که با طراحی مدار فرمان و قدرت مخصوص این کار، دستگاه راه انداز نرم، هر کدام از الکتروموتورها را به صورت جداگانه راه اندازی نماید و بعد از راه اندازی کامل از طریق کنتاکتور ها به شبکه اصلی برق وصل کند.



شبیه ساز مدل دمایی الکتروموتور در سافت استارتر دانفوس

نحوه کار این شبیه ساز بدین صورت است که با ثبت اطلاعات الکتروموتور در آن میزان حرارت تولید شده در موتور را با توجه به نسبت جریان کشی نسبت به زمان تخمین میزند. وجود شبیه ساز مدل دمایی موتور این امکان را فراهم میسازد که شما بدون نگرانی از آسیب رسیدن به سیم پیچی و عایقی از ظرفیت کامل بارگیری الکتروموتور بتوانید استفاده کنید.



امکانات کی پد و نمایشگر سافت استارتر دانفوس MCD500, 15KW

نمایشگر گرافیکی 4 خط، با منوهای پیشرفته و ساپورت 8 زبان پرکاربرد دنیا به همراه کلیدهای پیشرفته روی کی پد، امکان  تنظیم سریع این دستگاه را فراهم آورده و کارکردن با آنرا بسیار آسان و دلپذیر نموده است. در شکل زیر با جزئیاتی بیشتر از امکانات کی پد این دستگاه  آشنا می شوید.



ثبت وقایع و راهنما برای عیب یابی

کنترل الکتروموتور توسط این دستگاه از طریق کنترل هر سه فاز انجام میشود و با وجود ثبت تعداد 99 اتفاق آخر به همراه اطلاعات الکتریکی آخرین رخداد، تسهیل در بررسی عملکرد و عیب یابی مشکلات موجود در سیستم فراهم شده است.



مشخصات ابعادی

 مشخصات ابعادی سافت استارتر دانفوس MCD500, 15KW را بر اساس مقدار جریان نامی از جدول زیر بیابید. جهت صرفه جویی در ابعاد تابلو، هزینه کابل کشی و سهولت در نصب دستگاه این امکان فراهم است که شینه های ورودی و خروجی  بتوانند از بالا یا پایین به دستگاه متصل شوند.
