اینورتر LS ال اس 2.2 کیلووات IG5 تک فاز با کد فنی SV022IG5A-2 ولتاژ ورودی تکفاز 220 ولت و ولتاژ خروجی سه فاز 220 ولت را دارا میباشد. اینورتر ال اس 2.2KW تکفاز سری ig5a دارای جریان خروجی 12 آمپری و فرکانس خروجی 400 هرتزی میباشد. برای حفاظت ورودی درایو ls تکفاز 2.2 کیلووات IG5 فیوز ورودی 25 آمپری از نوع تندسوز (AR) پیشنهاد میشود. اگر نوع کاربری اینورتر 3 اسب ls سری IG5بهصورتی باشد که دستگاه دارای انرژی برگشتی باشد و حالت ژنراتوری وجود داشته باشد، مقاومت 50 اهم با توان مقاومت 400 وات پیشنهاد میشود. اما در صورت بیشتر بودن مقدار توان برگشتی، باید مقدار توان بالاتری نیز در نظر گرفت. برای اینورتر ls مدل SV022IG5A-2 چوک ورودی با مشخصات 0.88 میلیهانری، 14 آمپر پیشنهاد میشود.

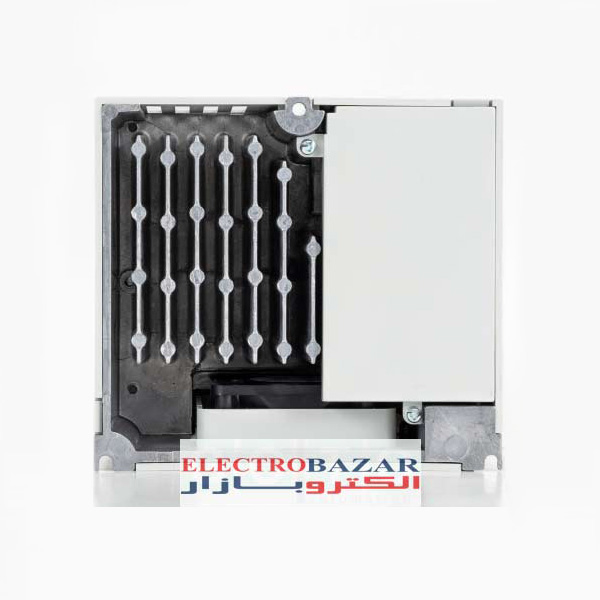

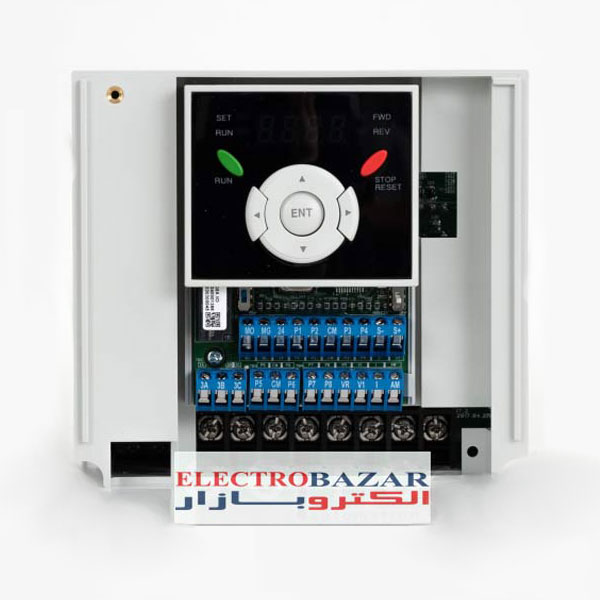

دراینورتر ls برای کابلهای ورودی قدرت S ،R و T سطح مقطع 2 میلیمترمربع و برای کابلهای خروجی قدرت V ،U و W سطح مقطع 2 میلیمترمربع پیشنهاد میشود. ترمینالهای فرمان اینورتر ls ig5a شامل 8 ورودی دیجیتال و 2 ورودی آنالوگ و شبکه صنعتی آن از نوع مدباس و دارای یک خروجی رلهای و یک خروجی آنالوگ و جهت خنککاری دارای فن میباشد.
ویژگیهای اینورتر LS ال اس 2.2 کیلووات IG5 تک فاز:
عملکرد قدرتمند و ارتقاءیافته: اینورتر ال اس 2.2KW تکفاز سری ig5a بههمراه توابع داخلی قدرتمند، کنترل برداری بدون سنسور، کنترل PID و محافظت در برابر خطای زمین، به بازار عرضه شده است.

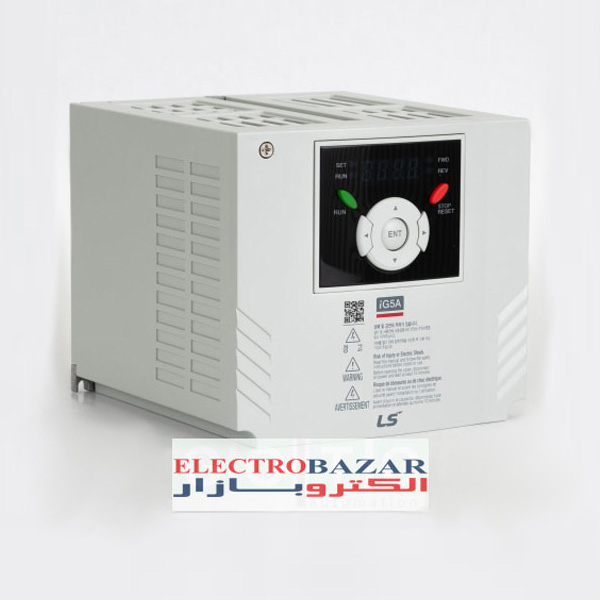

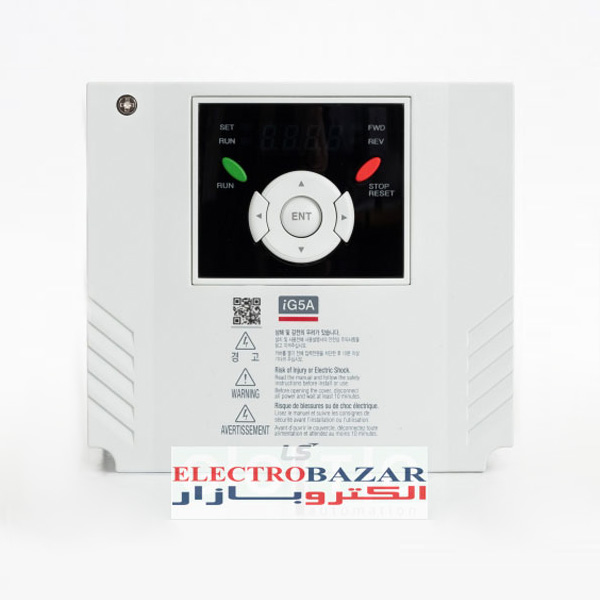

رابط کاربرپسند و نگهداری آسان: کیپد موجود بر روی این درایو دارای هفت کلید و یک نمایشگر LED چهاررقمی میباشد. کلیدهای جهت راست و جهت چپ برای حرکت بین گروههای پارامتری و کلیدهای جهت بالا و پایین نیز برای حرکت بین پارامترهای هر گروه و برای تغییر مقدار عددی داخل پارامتر به کار میروند. از کلید Enter نیز برای وارد شدن به پارامترها و برای ذخیره کردن تغییرات استفاده میشود. تنظیم پارامترها با استفاده از 4 کلید جهت آسانتر میشود.
ابعاد کوچک: ابعاد کوچک اینورتر ls مدل SV022IG5A-2 باعث صرفهجویی در هزینه در کاربردهای مختلف میشود.
منطبق بر استانداردهای جهانی CE UL: سری IG5A با استانداردهای CE و UL مطابقت دارد.
جهت مشاهده مشخصات فنی بیشتر این دستگاه، توان آن را در فیلتر جدول زیر انتخاب کنید:
توان خروجی (kW)
توان خروجی (HP)
ولتاژ ورودی (V)
جریان خروجی (A)
کد فنی دستگاه
ولتاژ خروجی (V)
ابعاد (WxHxD mm)
وزن (kg)
جریان فیوز ورودی پیشنهادی (A)
مقدار مقاومت ترمز پیشنهادی (Ω)
توان مقاومت ترمز پیشنهادی (W)
فرکانس MAX (Hz)
خنک کاری
0.37
0.5
380V-3ph
1
SV004IG5A-4
380V-3ph
70×128×130
0.76
5
1200
100
400
بدون فن
0.75
1
380V-3ph
3
SV008IG5A-4
380V-3ph
70×128×130
0.77
10
600
250
400
تهویه با فن
1.5
2
380V-3ph
4
SV015IG5A-4
380V-3ph
100×128×130
1.12
10
300
300
400
تهویه با فن
2.2
3
380V-3ph
6
SV022IG5A-4
380V-3ph
140×128×155
1.84
10
200
400
400
تهویه با فن
3.7
5
380V-3ph
8
SV037IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
4.0
5.5
380V-3ph
9
SV040IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
5.5
7.5
380V-3ph
12
SV055IG5A-4
380V-3ph
180×220×170
3.66
20
85
1000
400
تهویه با فن
7.5
10
380V-3ph
16
SV075IG5A-4
380V-3ph
180×220×170
3.66
30
60
1200
400
تهویه با فن
11
15
380V-3ph
24
SV110IG5A-4
380V-3ph
235×320×190
9.00
35
40
2000
400
تهویه با فن
15
20
380V-3ph
30
SV150IG5A-4
380V-3ph
235×320×190
9.00
45
30
2400
400
تهویه با فن
18.5
25
380V-3ph
39
SV185IG5A-4
380V-3ph
260×410×209
13.30
60
20
3600
400
تهویه با فن
22
30
380V-3ph
45
SV220IG5A-4
380V-3ph
260×410×209
13.30
70
20
3600
400
تهویه با فن
0.37
0.5
220V-1ph
3
SV004IG5A-2
220V-3ph
70×128×130
0.76
10
300
100
400
بدون فن
0.75
1
220V-1ph
5
SV008IG5A-2
220V-3ph
70×128×130
0.77
10
150
250
400
تهویه با فن
1.5
2
220V-1ph
8
SV015IG5A-2
220V-3ph
100×128×130
1.12
15
60
300
400
تهویه با فن
2.2
3
220V-1ph
12
SV022IG5A-2
220V-3ph
140×128×155
1.84
25
50
400
400
تهویه با فن
3.7
5
220V-1ph
16
SV037IG5A-2
220V-3ph
140×128×155
1.89
30
50
600
400
تهویه با فن
4.0
5.5
220V-1ph
17
SV040IG5A-2
220V-3ph
140×128×155
1.89
30
33
600
400
تهویه با فن
5.5
7.5
220V-1ph
24
SV055IG5A-2
220V-3ph
180×220×170
3.66
30
20
1000
400
تهویه با فن
7.5
10
220V-1ph
32
SV075IG5A-2
220V-3ph
180×220×170
3.66
50
15
1200
400
تهویه با فن
11
15
220V-1ph
46
SV110IG5A-2
220V-3ph
235×320×190
9.00
70
10
2000
400
تهویه با فن
15
20
220V-1ph
60
SV150IG5A-2
220V-3ph
235×320×190
9.00
100
8
2400
400
تهویه با فن
18.5
25
220V-1ph
74
SV185IG5A-2
220V-3ph
260×410×209
13.30
100
5
3600
400
تهویه با فن
22
30
220V-1ph
88
SV220IG5A-2
220V-3ph
260×410×209
13.30
125
5
3600
400
تهویه با فن

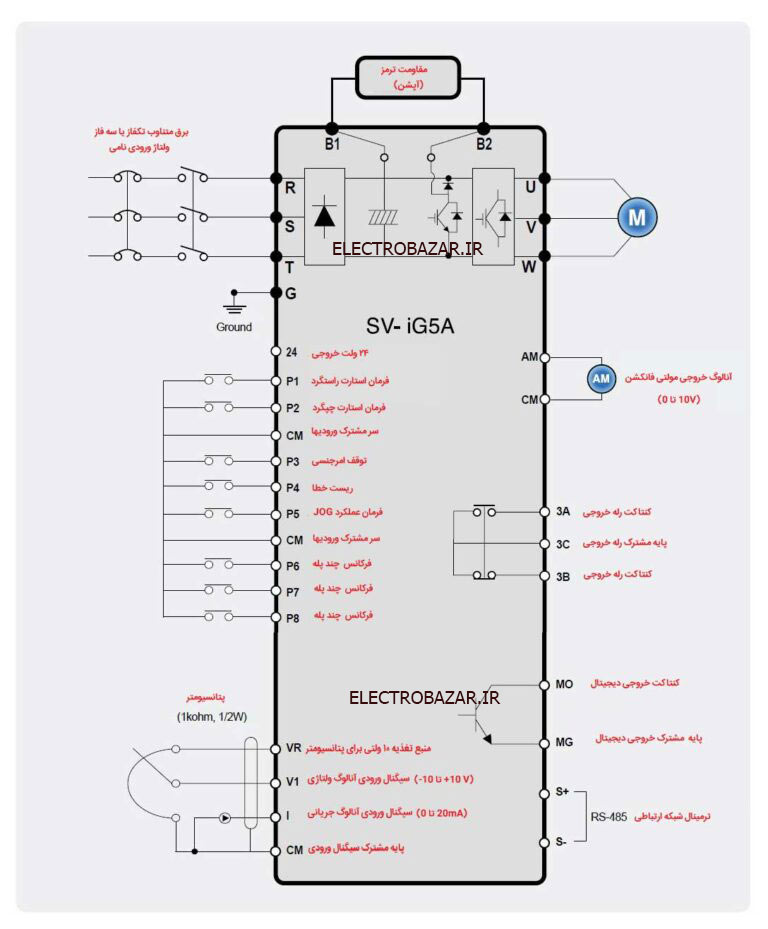

اصول سیمبندی و مونتاژ اینورتر LS ال اس 2.2 کیلووات IG5 تک فاز:
مطمئن شوید که برق ورودی به ترمینالهای R/L1 و S/L2 و T/L3 وصل شده باشد.
ولتاژ و جریان باید در محدوده مقداری باشد که پلاک اسمی اینورتر ال اس 2.2KW تکفاز سری ig5a اشاره کرده است.
برای ورودی و خروجی از سیمهای دارای سطح مقطع مناسب استفاده کنید تا افت ولتاژ بیشتر از 2% نشود.
زمانی که بیشتر از یک موتور به اینورتر متصل است، باید فاصله سیم کمتر از 500 متر باشد.
اتصال مقاومت ترمز فقط ما بین ترمینالهای B1 و B2 میباشد و هرگز ترمینالهای مربوط را به یکدیگر متصل نکنید، زیرا باعث آسیب دیدن بخش داخلی مدار میشود.
مدارات داخلی اینورتر مولد بسامدهای فرکانسی بالایی میباشد که منجر به ایجاد نویز در اطراف میشود و میتواند در دستگاههای ارتباط داده داخلی تداخل ایجاد کند و برای از بین بردن این مشکل بهتر است از فیلتر ورودی اینورتر استفاده شود.
در خروجی دستگاه نباید از مدارات تصحیح ضریب اصلاح قدرت خازنی استفاده کرد.
درایو از تجهیزات کلیدزنی سرعت بالا برخوردار است و جریان نشتی در این بخش وجود دارد، به همین علت استفاده از سیم ارت ضروری میباشد.
برای مشخص نمودن نوع اتصال باید به ولتاژ خروجی اینورتر 3 اسب ls سری IG5 توجه کنید.
سیمکشی مدار قدرت اینورتر از سیمها و سیگنال مربوط به دیگر تجهیزات مانند PLC دور نگه داشته شوند تا از پدید آمدن نویز جلوگیری شود.
برای اتصال سیگنالهای آنالوگ تنظیمکننده فرکانس، باید از سیم شیلدار جداگانهای با اتصال به زمین مناسب استفاده شود.
نصب و سیمبندی اینورتر LS ال اس 2.2 کیلووات IG5 تک فاز:
درایو ls تکفاز 2.2 کیلووات IG5 را در محلی نصب کنید که از نظر لرزش ایمن (کمتر از L509M/S2) و همچنین محدوده دمای آن حداکثر 10- الی 50 درجه باشد. در اطراف اینورتر حرارت بالایی وجود دارد که میتواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید.
اگر دو اینورتر یا بیشتر را در یک تابلوی واحد قرار دهید، حتماً به فاصله استاندارد آنها و سیستم تهویه مناسب توجه کنید.
معرفی انواع اینورتر ls ig5a:
گروه صنعتی LG سومین شرکت بزرگ کره جنوبی است که در زمینههای الکترونیک، موبایل و محصولات پتروشیمی فعالیت گستردهای در جهان دارد. زمینههای فعالیت اصلی این شرکت رنج کاملی از محصولات الکترونیکی را در سبد تولیدات خود دارد که با اضافه کردن خانواده اتوماسیون صنعتی با نام تجاری LS توانست در زمان کوتاهی قسمت بزرگی از بازار جهانی را در اختیار خود بگیرد. شرکت LG کره جنوبی در سال 2003 به سه گروه GS ،LG و LS تقسیم شد. کمپانی LS، از برجستهترین تأمینکنندههای تجهیزات برق صنعتی فشار ضعیف تا فشار قوی میباشد که یکی از محصولات این کمپانی اینورتر LS ال اس 2.2 کیلووات IG5 تک فاز میباشد.
اینورتر ls ig5a در ﻣﺤﺪودﻩ 0.4 کیلووات تا 22 ﮐﻴﻠﻮوات تولید میشود. درایوهای IG5A با دو سطح ولتاژ 220 ولت و 380 ولت و به صورت تکفاز و سه فاز عرضه شدهاند.
میتوانید مشخصات دقیق انواع رنجهای توانی اینورتر ls را در فروشگاه اینترنتی الکتروبازار بهعنوان نمایندگی اینورتر ls مشاهده، بررسی و اقدام به خرید کنید.
