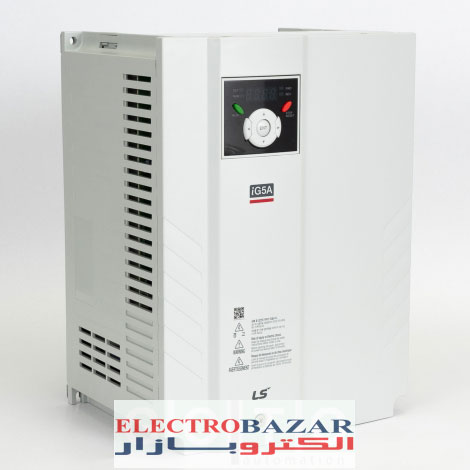

اینورتر LS ال اس 15 کیلووات IG5 با کد فنی SV150IG5A-4 دارای ولتاژ سه فاز ورودی 380 ولت، ولتاژ سه فاز خروجی 380 ولت، جریان خروجی 30 آمپر میباشد. فرکانس ماکزیمم این محصول تا 400 هرتز قابل تنظیم است و فیوز ورودی که شرکت سازنده برای حفاظت ورودی پیشنهاد میکند، از نوع تندسوز (AR) با جریان 45 آمپر میباشد.
اگر این مدل از اینورتر ls بهصورتی استفاده شود که دارای انرژی برگشتی باشد و حالت ژنراتوری وجود داشته باشد، مقدار مقاومت 30 اهم (پیشفرض کارخانهای) پیشنهاد میشود و مقدار توان مقاومت (پیشفرض کارخانهای) 2400 وات میباشد. اما در صورت بیشتر بودن مقدار توان برگشتی، باید مقدار توان بالاتری نیز در نظر گرفت.
در اینورتر ال اس 15KW سری ig5a در صورت نیاز چوک ورودی با مشخصات 0.61 میلیهانری و 38 آمپر مورد استفاده قرار میگیرد. برای کابلهای ورودی قدرت S ،R و T سطح مقطع 14 میلیمترمربع، برای کابلهای خروجی قدرت V ،U و W سطح مقطع 8 میلیمترمربع و برای کابل Ground نیز سطح مقطع 8 میلیمترمربع پیشنهاد میشود.
ترمینالهای فرمان این رنج توانی اینورتر ls ig5a شامل 8 ورودی دیجیتال و 2 ورودی آنالوگ میباشد. همچنین دارای یک خروجی رلهای و یک خروجی آنالوگ میباشد و جهت ارتباط از طریق شبکه صنعتی با دستگاه میتوان از شبکه مدباس استفاده نمود.
اینورتر 20 اسب ls سری IG5 با مد کنترلی SVC دارای گشتاور قدرتمند در سرعتهای پایین میباشد و همچنین با کارایی بهینه و قدرتمند از طریق فانکشنهای داخلی مد کنترلی SVC و کنترلکننده PID و حفاظت Ground-Fault را فراهم میکند.

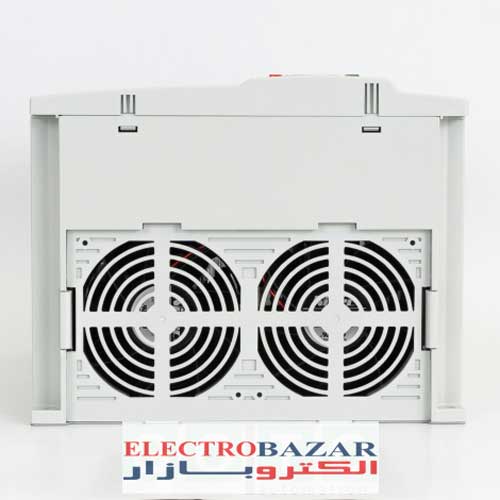

این دستگاه با ابعاد 235x320x190 میلیمتر (عمقxارتفاعxعرض) و وزن 9 کیلوگرم برای خنککاری دارای فن داخلی میباشد. اما اگر داخل تابلوبرق نصب شود، باید از یک فن و فیلتر جداگانه جهت تهویه هوای محیط بسته تابلوبرق استفاده نمود.
ویژگیهای اینورتر LS ال اس 15 کیلووات IG5:
کنترل برداری بدون سنسور: مدل ig5a کنترل برداری بدون سنسور داخلی، کنترل سرعت فوقالعاده و گشتاور بالا را فراهم میکند.
حفاظت خطای زمین در حین کار: این مدل حفاظت در برابر خطای زمین در ترمینال خروجی حین کار را فراهم میکند.
کنترل آنالوگ از 10- ولت تا 10 ولت: ورودی سیگنالهای آنالوگ از 10- ولت تا 10 ولت عملکردی کاربرپسند را هنگام کار با این محصول فراهم میکند.
کنترل PID داخلی: عملکرد PID داخلی درایو ls توان 15 کیلووات IG5 امکان کنترل سرعت جریان، فشار روغن، دما و غیره را بدون نیاز به کنترلکننده اضافی فراهم میکند.
مدار ترمز دینامیکی داخلی: مدار ترمز دینامیکی داخلی باعث کاهش زمان و کاهش سرعت از طریق مقاومت در برابر ترمز میشود.
شبکه داخلی RS-485: ارتباط داخلی RS-485 از کنترل و نظارت از راه دور، بین IG5A و سایر تجهیزات پشتیبانی میکند.
جهت مشاهده مشخصات فنی بیشتر دستگاه، توان آن را در فیلتر جدول زیر انتخاب کنید:
توان خروجی (kW)
توان خروجی (HP)
ولتاژ ورودی (V)
جریان خروجی (A)
کد فنی دستگاه
ولتاژ خروجی (V)
ابعاد (WxHxD mm)
وزن (kg)
جریان فیوز ورودی پیشنهادی (A)
مقدار مقاومت ترمز پیشنهادی (Ω)
توان مقاومت ترمز پیشنهادی (W)
فرکانس MAX (Hz)
خنک کاری
0.37
0.5
380V-3ph
1
SV004IG5A-4
380V-3ph
70×128×130
0.76
5
1200
100
400
بدون فن
0.75
1
380V-3ph
3
SV008IG5A-4
380V-3ph
70×128×130
0.77
10
600
250
400
تهویه با فن
1.5
2
380V-3ph
4
SV015IG5A-4
380V-3ph
100×128×130
1.12
10
300
300
400
تهویه با فن
2.2
3
380V-3ph
6
SV022IG5A-4
380V-3ph
140×128×155
1.84
10
200
400
400
تهویه با فن
3.7
5
380V-3ph
8
SV037IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
4.0
5.5
380V-3ph
9
SV040IG5A-4
380V-3ph
140×128×155
1.89
20
130
600
400
تهویه با فن
5.5
7.5
380V-3ph
12
SV055IG5A-4
380V-3ph
180×220×170
3.66
20
85
1000
400
تهویه با فن
7.5
10
380V-3ph
16
SV075IG5A-4
380V-3ph
180×220×170
3.66
30
60
1200
400
تهویه با فن
11
15
380V-3ph
24
SV110IG5A-4
380V-3ph
235×320×190
9.00
35
40
2000
400
تهویه با فن
15
20
380V-3ph
30
SV150IG5A-4
380V-3ph
235×320×190
9.00
45
30
2400
400
تهویه با فن
18.5
25
380V-3ph
39
SV185IG5A-4
380V-3ph
260×410×209
13.30
60
20
3600
400
تهویه با فن
22
30
380V-3ph
45
SV220IG5A-4
380V-3ph
260×410×209
13.30
70
20
3600
400
تهویه با فن
0.37
0.5
220V-1ph
3
SV004IG5A-2
220V-3ph
70×128×130
0.76
10
300
100
400
بدون فن
0.75
1
220V-1ph
5
SV008IG5A-2
220V-3ph
70×128×130
0.77
10
150
250
400
تهویه با فن
1.5
2
220V-1ph
8
SV015IG5A-2
220V-3ph
100×128×130
1.12
15
60
300
400
تهویه با فن
2.2
3
220V-1ph
12
SV022IG5A-2
220V-3ph
140×128×155
1.84
25
50
400
400
تهویه با فن
3.7
5
220V-1ph
16
SV037IG5A-2
220V-3ph
140×128×155
1.89
30
50
600
400
تهویه با فن
4.0
5.5
220V-1ph
17
SV040IG5A-2
220V-3ph
140×128×155
1.89
30
33
600
400
تهویه با فن
5.5
7.5
220V-1ph
24
SV055IG5A-2
220V-3ph
180×220×170
3.66
30
20
1000
400
تهویه با فن
7.5
10
220V-1ph
32
SV075IG5A-2
220V-3ph
180×220×170
3.66
50
15
1200
400
تهویه با فن
11
15
220V-1ph
46
SV110IG5A-2
220V-3ph
235×320×190
9.00
70
10
2000
400
تهویه با فن
15
20
220V-1ph
60
SV150IG5A-2
220V-3ph
235×320×190
9.00
100
8
2400
400
تهویه با فن
18.5
25
220V-1ph
74
SV185IG5A-2
220V-3ph
260×410×209
13.30
100
5
3600
400
تهویه با فن
22
30
220V-1ph
88
SV220IG5A-2
220V-3ph
260×410×209
13.30
125
5
3600
400
تهویه با فن
برنامهریزی اینورتر ls مدل SV150IG5A-4بهکمک Keypad و عملیات پایه:
ویژگیهای Keypad اینورتر ls:
دکمه RUN: فرمان اجرا
دکمه STOP/RESET: فرمان RESET وقتی خطایی رخ میدهد و STOP فرمان ایست انجام عملیات
دکمه UP: برای افزایش مقدار پارامتر استفاده میشود.
دکمه Down: برای کاهش مقدار پارامتر استفاده میشود.
دکمه Left: برای پرش به گروه پارامترهای دیگر یا جابجایی مکاننما به سمت چپ برای تغییر مقدار متغیر استفاده میشود.
دکمه Right: در مدل 15 کیلووات IG5 برای پرش به گروه پارامترهای دیگر یا جابجایی مکاننما به سمت راست برای تغییر مقدار متغیر استفاده میشود.
دکمه ENT: برای تأیید مقدار پارامتر یا ذخیره تغییرات پارامتر به کار میرود.
نمایش FWD: وقتی در حالت FWD است، روشن میشود. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
نمایش REV: وقتی در حالت REV است، روشن میشود. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
نمایش RUN: وقتی اینورتر ال اس 15KW سری ig5a در حالت RUN است، روشن میشود. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
نمایش SET: وقتی پارامتر را تنظیم میکنید، روشن است. (اگر خطایی رخ دهد به حالت چشمکزن درمیآید.)
segment7: وضعیت عملیات و اطلاعات پارامترها را نشان میدهد.
نمایش الفبای اعداد بر روی LEDهای Keypad :
جابجایی به گروههای دیگر در اینورتر 20 اسب ls سری IG5:
در این مدل مطابق با شکل زیر چهار گروه پارامتر مختلف وجود دارد:
Drive شامل پارامترهای پایه و ضروری در وضعیت Run میباشد. مانند Taraget Frequencey (فرکانس نشان)، زمان Accel/Decel (زمان افزایش شتاب و کاهش شتاب).
Function group1: شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.
Function group1: شامل پارامترها و توابع پیشرفته مانند کنترل PID.
I/O group: شامل پارامترهایی ضروری جهت ایجاد توالی و استفاده از ترمینالهای ورودی و خروجی چندوظیفهای (Multi-function).
مطابق شکل زیر برای جابهجایی گروهها میتوانید از کلیدهای راست و چپ کیپد روی مدل 15 کیلووات IG5 استفاده کنید:
معرفی انواع اینورتر ls ig5a:
گروه صنعتی LG سومین شرکت بزرگ کرهجنوبی است که در زمینههای الکترونیک، موبایل و محصولات پتروشیمی فعالیت گستردهای در جهان دارد. زمینههای فعالیت اصلی این شرکت رنج کاملی از محصولات الکترونیکی را در سبد تولیدات خود دارد که با اضافه کردن خانواده اتوماسیون صنعتی با نام تجاری LS توانست در زمان کوتاهی قسمت بزرگی از بازار جهانی را در اختیار خود بگیرد.
کمپانی LS، از برجستهترین تأمینکنندههای تجهیزات برق صنعتی فشار ضعیف تا فشار قوی میباشد که یکی از محصولات این کمپانی درایو ls توان 15 کیلووات IG5 میباشد. اینورترهای iG5A در ﻣﺤﺪودﻩ 0.4 کیلووات تا 22 ﮐﻴﻠﻮوات تولید میشود. درایوهای IG5A با دو سطح ولتاژ 220 ولت و 380 ولت و به صورت تکفاز و سه فاز عرضه شدهاند که اینورتر 20 اسب ls سری IG5سه فاز با سطح ولتاژ 380 ولت میباشد.
این مدل را در محلی نصب کنید که از نظر لرزش ایمن (کمتر از L509M/S2) بوده و محدوده دمای آن حداکثر -10 الی 50 درجه باشد. اگر در اطراف اینورتر حرارت بالایی وجود داشته باشد میتواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. اگر دو اینورتر یا بیشتر را در یک تابلوی واحد قرار دهید، حتماً به فاصله استاندارد آنها و سیستم تهویه مناسب توجه کنید.
