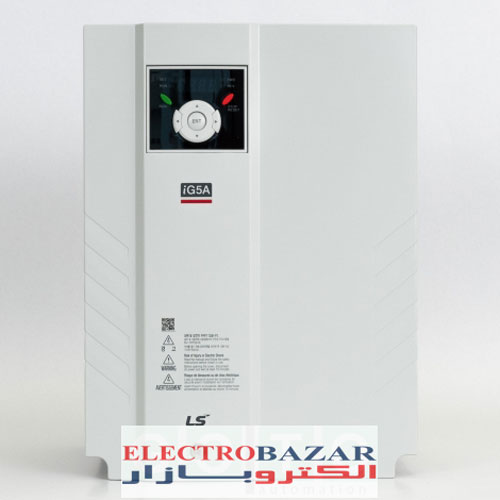

اینورتر LS ال اس 11 کیلووات IG5

اینورتر LS ال اس 11 کیلووات IG5 با کد فنی SV110IG5A-4 دارای ولتاژ ورودی 400V-3ph، ولتاژ خروجی 400V-3ph و جریان خروجی 24A می‌باشد و فرکانس خروجی این مدل از اینورتر ls را تا 400Hz می‌توان تنظیم کرد. فیوز ورودی که جهت حفاظت ورودی اینورتر ls ig5a توسط سازنده پیشنهاد می‌شود، از نوع تندسوز (AR) با جریان 35A می‌باشد.

باتوجه به نوع کاربری این دستگاه، اگر دارای انرژی برگشتی باشد و حالت ژنراتوری وجود داشته باشد، مقاومت 40Ω (پیش‌فرض کارخانه‌ای) پیشنهاد می‌شود و مقدار توان مقاومت (پیش‌فرض کارخانه‌ای) 2000W می‌باشد. اما در صورت بیشتر بودن مقدار توان برگشتی، باید مقدار توان بالاتری نیز در نظر گرفت.

اینورتر ال اس 11KW سری ig5a برای استفاده از چوک ورودی در آن، چوک با مشخصات 0.81mH,30A در بازار موجود است. برای کابل‌های ورودی قدرت S ،R و T سطح مقطع 5.5mm۲، برای کابل‌های خروجی قدرت V ،U و W سطح مقطع 5.5mm۲ و برای کابل Ground نیز سطح مقطع 8mm۲ پیشنهاد می‌شود.

ترمینال‌های فرمان این دستگاه شامل 8 ورودی دیجیتال، 2 ورودی آنالوگ، یک خروجی رله‌ای و یک خروجی آنالوگ است و شبکه صنعتی آن از نوع مدباس می‌باشد.

اینورتر 15 اسب ls سری IG5 جهت خنک‌کاری دارای فن داخلی می‌‎باشد. اما در صورت نصب این دستگاه داخل تابلو باید حتماً یک فن و فیلتر به‌نحو  صحیح روی تابلو نصب شود تا خنک‌کاری فضای بسته داخل تابلو به‌نحوه صحیح انجام شود. قابل ذکر است فن تعبیه شده در اینورتر به‌صورتی است که امکان تعویض آسان آن فراهم می‌باشد. همچنین جهت کاهش صدا در محیط نصب، باتوجه به وضعیت کار دستگاه، سرعت این فن کنترل می‌شود تا حداقل نویز صدایی در محیط ایجاد شود.

ویژگی‌های اینورتر LS ال اس 11 کیلووات IG5:

• مد کنترل‌برداری: وجود مد کنترل‌برداری در این دستگاه موجب شده تا کنترل سرعت حرفه‌ای و گشتاور مناسب را بتوان روی موتور ایجاد کرد.
• کنترلر PID: باتوجه به وجود کنترلر PID روی اینورتر این امکان وجود دارد که بدون نیاز به یک کنترلر خارجی بتوان شدت دبی، فشار روغن، دما و غیره را کنترل کرد.
• ترمز دینامیکی: در مواقعی که نیاز به انجام توقف سریع روی موتور می‌باشد و یا اینکه به دلایلی امکان برگشت انرژی از سمت الکتروموتور به سمت درایو ls توان 11 کیلووات IG5 وجود دارد، نیاز است تا این انرژی توسط بخشی که معمولاً چاپر ترمز نامیده می‌شود تخلیه شود، تا حالت ترمز دینامیکی در موتور اتفاق بیفتد. در اینورترهای ls ig5a این بخش به‌صورت استاندارد از توان 0.37 تا 22 کیلووات موجود می‌باشد.
• کاربری، تعمیرات و نگهداری آسان: وجود کی‌پد با دکمه‌های چهارجهته موجب کاربری و مانیتورینگ آسان اینورتر ls شده است. همچنین در اینورتر ls مدل SV110IG5A-4 طراحی به گونه‌ای انجام شده که فن دستگاه به‌سادگی از آن خارج می‌شود، به‌طوریکه سهولت در دسترسی به آن، کار سرویس و یا تعویض آن را ساده کرده است.
• ابعاد کوچک و فشرده: طراحی این دستگاه در ابعاد کوچک، علی‌رغم صرفه‌جویی اقتصادی باعث شده که بتوان این دستگاه را در بسیاری از نیازهای کاربری گوناگون استفاده کرد.

جهت مشاهده مشخصات فنی بیشتر دستگاه، توان آن را در فیلتر جدول زیر انتخاب کنید:

خصوصیات ترمینال کنترلی اینورتر LS ال اس 11 کیلووات IG5:

• ترمینال‌های P1 تا P8: ورودی Multi-function T/M 1-8
• ترمینال CM: ترمینال مشترک
• ترمینال VR: منبع تغذیه برای پتانسیومتر خارجی (ولتاژ خروجی: 12 ولت، حداکثر جریان خروجی: 10 میلی‌آمپر، پتانسیومتر: 1 الی 5 کیلواهم)
• ترمینال V1: ترمینال ورودی برای ولتاژ (حداکثر ولتاژ ورودی: 12- ولت تا 12+ ولت)
• ترمینال I: ترمینال ورودی برای جریان (0 تا 20 میلی‌آمپر، مقاومت داخلی 250 اهم)
• ترمینال AM در اینورتر ال اس 11KW سری ig5a: ترمینال خروجی آنالوگ (حداکثر ولتاژ خروجی: 11 ولت، حداکثر جریان خروجی: 10 میلی‌آمپر)
• ترمینال MO: ترمینال open collector (کمتر از 100 میلی‌آمپر، DC 26V)
• ترمینال MG: ترمینال زمین برای منبع تغذیه خارجی
• ترمینال 24: منبع تغذیه خارجی 24 ولت (حداکثر جریان خروجی: 100 میلی‌آمپر)
• ترمینال 3A: اتصال رله خروجی A (کمتر از 1 آمپر، AC 250V)
• ترمینال 3B: اتصال رله خروجی B (کمتر از 1 آمپر، DC 30V)
• ترمینال 3C در اینورتر 15 اسب ls سری IG5: پایه مشترک رله‌های Multi-function

معرفی انواع اینورتر ls ig5a:

گروه صنعتی LG، سومین شرکت بزرگ کره‌جنوبی است که در زمینه‌های الکترونیک، موبایل و محصولات پتروشیمی فعالیت گسترده‌ای در جهان دارد. زمینه‌های فعالیت اصلی این شرکت رنج کاملی از محصولات الکترونیکی را در سبد تولیدات خود دارد. این شرکت با اضافه کردن خانواده اتوماسیون صنعتی با نام تجاری LS توانست، در زمان کوتاهی قسمت بزرگی از بازار جهانی را در اختیار خود بگیرد.

کمپانی LS، از برجسته‌ترین تأمین‌کننده‌های تجهیزات برق صنعتی فشار ضعیف تا فشار قوی می‌باشد که یکی از محصولات این کمپانی اینورتر LS ال اس 11 کیلووات IG5 می‌باشد. اینورترهای iG5A در ﻣﺤﺪودﻩ 0.4 کیلووات تا 22 ﮐﻴﻠﻮوات و دو سطح ولتاژ 220 ولت و 380 ولت، به‌صورت تکفاز و سه فاز عرضه شده‌اند.

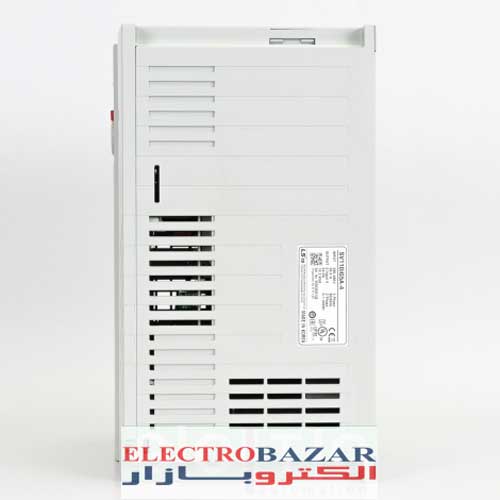

درایو ls توان 11 کیلووات IG5 دارای برچسبی است که شامل اطلاعاتی در مورد تغذیه ورودی ولتاژ و جریان خروجی اینورتر، به‌ همراه شماره سریال و کشور تولیدکننده محصول می‌باشد. توجه داشته باشید اگر در هنگام بررسی جعبه محصول و یا خود آن مشاهده کردید که دستگاه ضربه خورده است یا با مشخصات جعبه همخوانی ندارد آن را تعویض کنید.

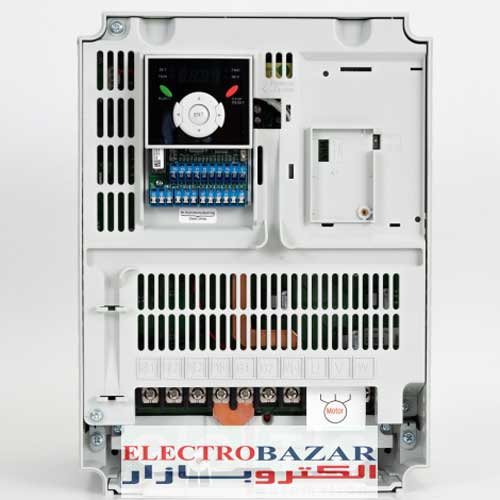

اینورتر ls مدل SV110IG5A-4 شامل LEDهای نمایشگر وضعیت، دکمه STOP/RESET، دکمه RUN، دکمه چهارجهته برای تنظیم پارامترها (UP/Down/Left/Right)، دکمه ENT، پلاک اینورتر، ترمینال سیگنال کنترل، ترمینال تغذیه ورودی، کلید انتخاب NPN,PNP، ترمینال زمین اینورتر و فن خنک‌کننده می‌باشد.

اینورتر LS ال اس 11 کیلووات IG5 را در محلی نصب کنید که از نظر لرزش ایمن (کمتر از L509M/S2) بوده و محدوده دمای آن حداکثر -10 الی 50 درجه باشد. اگر در اطراف اینورتر حرارت بالایی وجود داشته باشد می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. اگر دو اینورتر یا بیش‌تر را در یک تابلوی واحد قرار دهید، حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید.

چنانچه قصد دارید برای خرید اینورتر ال اس 11KW سری ig5a اقدام کنید، می‌توانید مشخصات دقیق این دستگاه از اینورتر ls را در فروشگاه اینترنتی الکتروبازار به‌عنوان نمایندگی اینورتر ls مشاهده و بررسی کنید.
