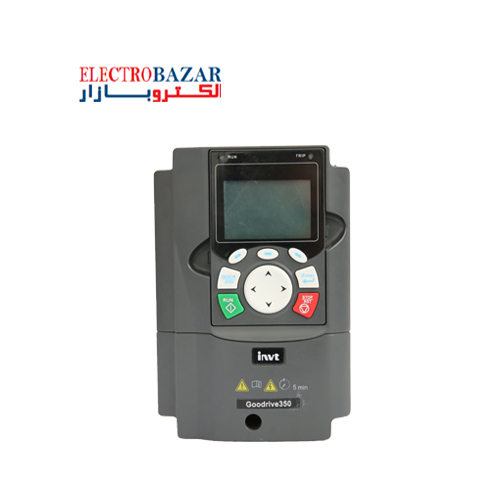

اینورتر اینوت 5.5 کیلووات مدل GD350A از رنجهای توانی پرکاربرد و پرطرفدار اینورتر اینوت GD350A میباشد. جهت مشاهده سایر مدلها و رنجهای توانی برند اینوت میتوانید به صفحه اینورتر اینوت مراجعه نمایید. اینورتر سه فاز INVT GD350 A توان 5.5 کیلووات با کد فنی GD350A-004G/5R5P-4 در صنعت شناخته میشود. و دارای وزن 2.5kg و ابعاد 126x186x201 mm میباشد.
این درایو با مزیت مجهز بودن به فیلتر EMC داخلی سبب کاهش هارمونیکها در درایو و تجهیزات پیرامون میشود. از دیگر فاکتورهای مهم خرید این درایو میتوان به پشتیبانی آن از انواع کارتها اشاره کرد. از جمله کارتهای PG، انواع کارتهای قابلبرنامهریزی، کارتهای ارتباطی، کارتهای I/O و… . که میتوانند نیازهای متنوع سفارشی را برآورده کنند و هزینهی مشتری را کاهش دهند.
کارت PG قابل اتصال در اینورتر سه فاز 5.5 کیلووات اینوت INVT-GD350A از انواع انکودرها مانند انکودر افزایشی(incremental) و انکودرهای رزولور (Resolver) پشتیبانی میکند. علاوه بر این، مرجع پالس و خروجی تقسیم فرکانس را نیز ساپورت میکند. همچنین از فناوری فیلتر دیجیتال برای بهبود عملکرد EMC و انتقال پایدار سیگنال انکودر در فاصله طولانی استفاده میکند. قابلیت کارت PG در تشخیص آفلاین انکودر برای مهار تأثیر خطاهای سیستم از مزایای مهم دیگر آن محسوب میشود.
ویژگیهای مهم ذکرشده تنها بخش کوچکی از مشخصات بارز اینورتر اینوت 5.5 کیلووات مدل GD350A به شمار میرود. جهت آشنایی بیشتر و کاملتر با این مدل میتوانید به ادامه مطلب و نیز محتوای سایر رنجها مراجعه بفرمایید.
خصوصیات شاخص اینورتر INVT GD350A-004G/5R5P-4 توان 5.5 کیلووات
- دارای قابلیت Speed tracking restart جهت راهاندازی صاف و بدون تنش در موتورهایی که از منبع تغذیه جدا شدهاند و به صورت لخت در حال چرخش هستند. اینورترهای با رنج توانی 004G/5R5P و بالاتر مجهز به این ویژگی میباشند.
- امکان استفاده از موبایل به عنوان کیپد در اینورتر سه فاز اینوت 5.5 کیلووات (7.5HP) سری GD350
- امکان کنترل سرعت با دقت ±0.2% در مد SVC و با دقت ±0.02% در مد FVC
- مجهز به فن خنککننده با عمر مفید 25000 ساعت
دیتاشیت اینورتر سه فاز 5.5 کیلووات اینوت INVT-GD350A در زیر قابل رویت میباشد. جهت استفاده از فیلتر و مشاهده اطلاعات رنج توانی موردنظر میتوانید توان دلخواه را انتخاب نمایید.
دیاگرام سیمکشی استاندارد مدار اصلی اینورتر اینوت 5.5 کیلووات مدل GD350A
[ux_image id=”10356″ width=”65″]
[ux_image id=”10357″ width=”65″]
[ux_image id=”10358″ width=”65″]
شرکت اینوت جهت راهنمای مشتریان و سهولت نصب، سیمکشی مدار اصلی را به صورت دیاگرام در دفترچه راهنمای این محصول آورده است. طبق تصاویر بالا برای رنجهای مختلف تفاوتهایی مشاهده میکنید. میتوانید به راحتی مطابق با این دیاگرام و رنج توانی درایو موردنظر به نصب کابلها و قطعات اصلی و همینطور قطعات آپشنال در صورت نیاز اقدام نمایید. نصب آسان از ویژگیهای منحصر به فرد اینورتر سه فاز INVT GD350 A توان 5.5 کیلووات میباشد. میتوانید در هنگام خرید از راهنمایی و مشاوره رایگان همکاران متخصص شرکت الکتروبازار در این زمینه برخوردار شوید. برای توضیح بیشتر به موارد زیر نیز توجه بفرمایید:
- توجه داشته باشید که در این دیاگرام، فیوز، راکتور DC، واحد ترمز، مقاومت ترمز، راکتور ورودی، فیلتر ورودی، راکتور خروجی و فیلتر خروجی قطعات آپشنال هستند. متناسب با کاربری و نیاز خود مینوانید آنها را تهیه نمایید تا کارکرد هرجه بهتر و عمر واقعی دستگاه را تجربه نمایید. درایو GD350A از امکان اتصال تمامی این قطعات پشتیبانی میکند.
- ترمینالهای P1 و (+) به طور پیشفرض برای مدلهای 132G/160P و بالاتر اتصال کوتاه دارند. اگر نیاز به اتصال به راکتور DC خارجی دارید، برچسب اتصال کوتاه P1 و (+) را بردارید.
- هنگام اتصال مقاومت ترمز، علامت هشدار زرد رنگ که با PB، (+) و (-) روی بلوک ترمینال مشخص شدهاست را حتما قبل از اتصال سیم مقاومت ترمز بردارید، در غیر این صورت ممکن است تماس ضعیفی رخ دهد.
- واحدهای ترمز قطعات آپشنال برای مدلهای 045G/055P-055G/075P هستند و شرکت اینوت قابلیت سفارشیسازی آنها را در داخل دستگاه ممکن کرده است. در این صورت فضای کمتری در محیط کار اشغال میشود. همچنین میتوان به صورت خارجی هم متصل کرد.
دیاگرام ترمینالهای مدار اصلی
[ux_image id=”10359″ width=”65″]
[ux_image id=”10360″ width=”65″]
[ux_image id=”10361″ width=”65″]
[ux_image id=”10362″ width=”65″]
[ux_image id=”10363″ width=”65″]
[ux_image id=”10364″ width=”65″]
در تصاویر دیاگرام مربوط به wiring، نحوه سیمکشی استاندارد را مشاهده کردید. در اینجا تصویر همان ترمینالها به صورت عینی و ملموس آورده شده تا با نحوه اتصال کابلها از جمله در اینورتر سه فاز 5.5 کیلووات اینوت INVT-GD350A به صورت کاملتری آشنا شوید.
مطابق این تصاویر برای رنجهای توانی متفاوت، ترمینالهای متفاوتی در نظر گرفته شدهاست. همانطور که میبینید این دیاگرام برای توانهای بالاتر پیچیدهتر میباشد و متناسبا نیازهای بیشتری را مرتفع مینماید.
- مقاومت ترمز، واحد ترمز و راکتور DC قطعات آپشنال هستند و درایو مدل GD350A در صورت نیاز امکان اتصال تمامی این قطعات را به صورت خارجی دارد.
- توجه داشته باشید کابلهای موتور، کابلهای برق ورودی و کابلهای کنترل را در این مدل از جمله در اینورتر اینوت 5.5 کیلووات مدل GD350A جداگانه مسیریابی کنید.
- VFDهای سری GD نمیتوانند از طریق باس DC با VFDهای سری CH ارتباط اشتراکی برقرار نمایند.
- هنگام اشتراکگذاری با ارتباط DC bus، VFDها باید از نظر قدرت یکسان باشند و باید به طور همزمان روشن یا خاموش شوند.
- در حالت اجرای ارتباط مشترک DC bus، تعادل جریان در سمت ورودی VFD باید در طول سیمکشی در نظر گرفته شود. توصیه میشود راکتورهای equalizing در مدار پیکربندی شوند.
- PB برای مدلهای 045G/055P-110G/132P تنها زمانی در دسترس است که واحدهای ترمز داخلی برای مدلهای 045G/055P-055G/75P انتخاب شده باشند.
روش سیمکشی پایانههای مدار اصلی
- سیم زمین کابل برق ورودی را به ترمینال PE در اینورتر INVT GD350A-004G/5R5P-4 توان 5.5 کیلووات وصل کنید. کابل ورودی 3PH را به پایانه های R، S و T وصل کنید و محکم کنید.
- سیم زمین کابل موتور را به ترمینال PE درایو وصل کنید، کابل موتور 3PH را به پایانه های U، V و W وصل کنید و محکم کنید.
- قطعات آپشنال مانند مقاومت ترمز که کابلها را به موقعیتهای تعیینشده میرساند وصل کنید.
- در صورت مجاز، تمام کابلهای خارج از VFD مانند اینورتر سه فاز اینوت 5.5 کیلووات (7.5HP) سری GD350 را به صورت مکانیکی با پیچ ببندید.
خرید اینورتر اینوت 5.5 کیلووات مدل GD350A
جهت اطلاع از موجودی اینورتر سه فاز INVT GD350 A توان 5.5 کیلووات و سایر رنج ها و همچنین استفاده از مشاوره رایگان میتوانید با همکاران کارشناس ما در شرکت الکتروبازار نمایندگی رسمی اینورتر اینوت در ایران، تماس حاصل نمایید. یا به صورت اینترنتی از طریق واتساپ و ایتا درخواست خود را ارسال بفرمایید. تمام محصولات اینوت دارای گارانتی و خدمات پسازفروش میباشند و برای راحتی مشتریان امکان ارسال به سراسر کشور نیز وجود دارد.
توجه: پارامتر های اصلی مدل GD350A با مدل GD200A مشابه هاست از اینرو دفترچه فارسی مختصر این مدل برای GD350A نیز قابل استفاده است.
