273,504,000 تومان
*توجه*: مشتری گرامی با توجه به تغییرات قیمت ها بدلیل نوسانات نرخ ارز، قبل از سفارش باید قیمتها استعلام شود.

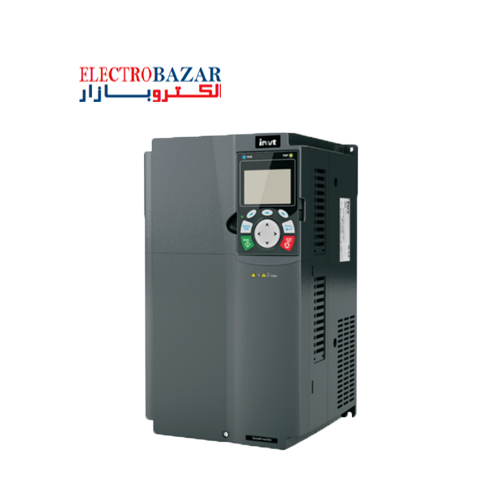

اینورتر اینوت 37 کیلووات سری GD350A یکی از درایوهای پیشرفته و قدرتمند برند INVT است. این دستگاه به دلیل سیستم خنک‌کاری بهینه و کارایی بالا در صنایع مختلف، یکی از انتخاب‌های اصلی برای راه‌اندازی و کنترل بهینه موتورهای آسنکرون و سنکرون محسوب می‌شود. برای بررسی و مشاهده سایر رنج‌های توانی این خانواده، می‌توانید به صفحه اینورتر اینوت GD350A مراجعه کنید.
| مشخصه | مقدار / توضیحات |
|---|---|
| سری محصول | GD350A |
| توان نامی | 37 کیلووات (50 اسب بخار) |
| جریان نامی خروجی | 75 آمپر |
| درجه حفاظتی | IP20 |
| ابعاد (عرض × ارتفاع × عمق) | 250 × 400 × 223 میلی‌متر |
| وزن | 16 کیلوگرم |
این درایو با پشتیبانی از بیش از 30 نوع فانکشن حفاظتی پیشرفته (از جمله اضافه بار، اضافه ولتاژ، افت فاز ورودی و خروجی و افزایش دمای کاری)، ایمنی تجهیزات را در شرایط مختلف محیط‌های صنعتی تضمین می‌کند. همچنین برخورداری از کنترلر PID داخلی با دقت بالا، راه‌اندازی و تثبیت فرآیندهای صنعتی را آسان می‌سازد.
| توان خروجی (kW) | قدرت (HP) | جریان خروجی نامی (HD/ND) | فرکانس (Hz) | ولتاژ ورودی | ولتاژ خروجی | وزن (kg) | ابعاد (WxHxD mm) | فیوز پیشنهادی (A) | مقاومت ترمز (Ω) | توان ترمز 10% | توان ترمز 50% | توان ترمز 80% | خنک‌کاری | کد فنی دستگاه |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.2 | 3 | 3.7/5 | 400 | 380V-3ph | 380V-3ph | 2 | 126×186×185 | 10/10 | 326 | 0.23 | 1.1 | 1.8 | فن | GD350A-1R5G/2R2P-4 |
| 3 | 4 | 5/7 | 400 | 380V-3ph | 380V-3ph | 2 | 126×186×185 | 10/20 | 222 | 0.33 | 1.7 | 2.6 | فن | GD350A-2R2G/003P-4 |
| 5.5 | 7.5 | 9.5/12.5 | 400 | 380V-3ph | 380V-3ph | 2.5 | 126×186×201 | 20/35 | 122 | 0.6 | 3 | 4.8 | فن | GD350A-004G/5R5P-4 |
| 7.5 | 10 | 14/17 | 400 | 380V-3ph | 380V-3ph | 2.5 | 126×186×201 | 35/40 | 89 | 0.75 | 4.1 | 6.6 | فن | GD350A-5R5G/7R5P-4 |
| 11 | 15 | 18.5/23 | 400 | 380V-3ph | 380V-3ph | 3 | 146×256×192 | 40/50 | 65 | 1.1 | 5.6 | 9 | فن | GD350A-7R5G/011P-4 |
| 15 | 20 | 25/32 | 400 | 380V-3ph | 380V-3ph | 6 | 170×320×220 | 50/60 | 44 | 1.7 | 8.3 | 13.2 | فن | GD350A-011G/015P-4 |
| 18.5 | 25 | 32/38 | 400 | 380V-3ph | 380V-3ph | 6 | 170×320×200 | 60/70 | 32 | 2 | 11 | 18 | فن | GD350A-015G/018P-4 |
| 22 | 30 | 38/45 | 400 | 380V-3ph | 380V-3ph | 8.5 | 200×341×208 | 70/90 | 27 | 3 | 14 | 22 | فن | GD350A-018G/022P-4 |
| 30 | 40 | 45/60 | 400 | 380V-3ph | 380V-3ph | 8.5 | 200×341×208 | 90/125 | 22 | 3 | 17 | 26 | فن | GD350A-022G/030P-4 |
| 37 | 50 | 60/75 | 400 | 380V-3ph | 380V-3ph | 16 | 250×400×223 | 125/125 | 17 | 5 | 23 | 36 | فن | GD350A-030G/037P-4 |
یکی از قابلیت‌های کلیدی و کاربردی در درایو 37 کیلووات اینوت سری GD350A، عملکرد بسیار دقیق سیستم کنترل گشتاور (Torque Control) است. این ویژگی در خطوط تولیدی که ثبات کشش متریال نقشی حیاتی دارد (مانند خطوط تولید نورد و مفتول، ریسندگی، بافندگی و رول‌کن‌ها)، مانع از آسیب، کشیدگی نامطلوب یا پارگی متریال می‌شود.
این قابلیت هم در مد وکتور سنسورلس و هم به‌صورت حلقه بسته قابل استفاده بوده و در صورت اتصال کارت انکودر، بالاترین پایداری و دقت ممکن را ارائه می‌دهد. اعمال و هدایت پارامترهای سرعت و گشتاور هم از روی کیپد و هم از طریق سیگنال‌های آنالوگ امکان‌پذیر است که در کاربری‌های حرفه‌ای، استفاده از ورودی آنالوگ توصیه می‌گردد.
مراحل ضروری برای بهره‌برداری از مد کنترل گشتاور:
برای دریافت مشاوره تخصصی جهت انتخاب تجهیزات متناسب با خط تولید خود و استعلام قیمت به‌روز این درایو 37 کیلووات، می‌توانید با کارشناسان فنی الکتروبازار در ارتباط باشید. این محصول به همراه ضمانت اصالت، خدمات پس از فروش مطمئن و امکان ارسال فوری به سراسر کشور عرضه می‌گردد.
دانلود کاتالوگ و دفترچه های راهنمای اینورتر اینوت مدل GD350A
توجه: پارامتر های اصلی مدل GD350A با مدل GD200A مشابه است، از اینرو دفترچه فارسی مختصر این مدل برای GD350A نیز قابل استفاده است.
| نام سازنده | INVT |
|---|---|
| مدل اینورتر | GD350A |
| توان | 37 کیلووات (50 اسب) |
| تعداد فاز ورودی/خروجی | سه فاز به سه فاز |
| نوع ولتاژ | AC |
| ولتاژ ورودی | 400V |
| ولتاژ خروجی | 400V |
| جریان خروجی | 75a |
| قابلیت تحمل اضافه بار | سنگین-150% در 60 ثانیه, نرمال-120% در 60 ثانیه |
| مد کنترلی اینورتر | اسکالر (V/F), برداری با سنسور, برداری بدون سنسور |
| پروتکل های ارتباطی | CANopen, EtherCAT, Modbus, profibus, Profinet |
| فیلتر EMC | EMC3 |
| یونیت ترمز | مجهز به یونیت ترمز داخلی |
| توسعه پذیری | کارت I/O, کارت PLC, کارت انکدر, کارت های ارتباطی |
| نوع کیپد اینورتر | کیپد جداشونده |
| حفاظت در مقابل نفوذ گرد خاک و آب | IP20 |
| کشور سازنده | چین |
