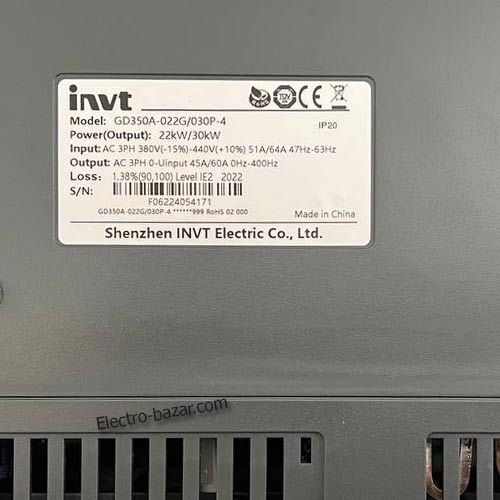

اینورتر اینوت 30 کیلووات مدل GD350A از جمله مدلهای پرفروش و پرطرفدار اینورتر اینوت GD350A میباشد و با کد فنی GD350A-022G/030P-4 شناخته میشود. این دستگاه در کاربری سبک دارای توان 22 کیلووات و در کاربری سنگین دارای توان 30 کیلووات میباشد. همچنین دارای ابعاد بهینه 200x341x208 mm و وزن 8.5kg میباشد. جهت مشاهده سایر مدلها و رنجهای توانی اینوت میتوانید به صفحه اینورتر اینوت مراجعه بفرمایید.
اینورتر سه فاز INVT GD350 A توان 30 کیلووات مجهز به یونیت بریک داخلی و فیلتر EMC داخلی میباشد و از انواع اقدامات حفاظتی از جمله دربرابر افت فاز، اضافه بار، اضافه جریان، دمای بیش ازحد، افت ولتاژ و… پشتیبانی میکند.
کیپد جداشونده، امکان استفاده از موبایل به عنوان کیپد، پشتیبانی از انواع انکودرها، پشتیبانی از انواع کارتهای جانبی و کنترلر PID داخلی از دیگر امکانات ممتاز اینورتر سه فاز 30 کیلووات 40 اسب اینوت INVT-GD350A میباشد که آن را از دیگر مدلهای موجود در بازار متمایز کرده است.
فیلتر ورودی مناسب برای این مدل، فیلتر FLT-P04065L-B پیشنهاد میشود. فیلتر خروجی پیشنهادی نیز، فیلتر FLT-L04065L-B میباشد.
جهت استعلام موجودی و لیست قیمت محصولات می توانید با شرکت بزرگ الکتروبازار، نمایندگی رسمی و برجسته اینوت در ایران تماس برقرار نمایید. یا از طریق پیام رسان های واتساپ و ایتا درخواست خود را ارسال نمایید. همکاران ما در اسرع وقت پاسخگوی مشتریان خواهند بود. شایان ذکر است تمامی محصولات اینوت دارای گارانتی و خدمات پس از فروش می باشد و امکان ارسال به سراسر کشور وجود دارد.
ویژگیهای اصلی اینورتر اینوت 30 کیلووات مدل GD350A
- دارای درجه حفاظتی IP20

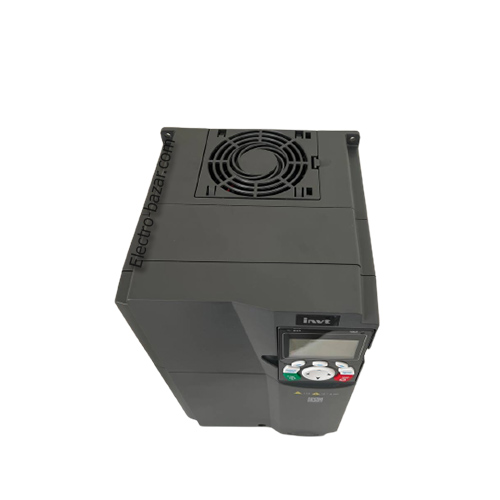

- تجهیز شده با فن تهویه داخلی
- پشتیبانی از عملکرد کپی پارامترها در کی پد این محصول

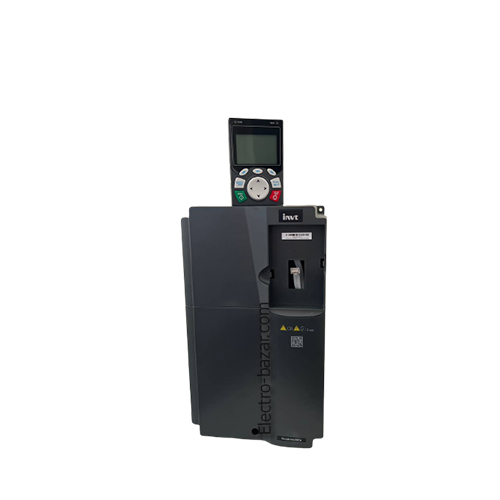

- امکان نصب کی پد جایی غیر از روی درایو به وسیله پیچ های M3 و یا به وسیله براکت نصب صفحه کلید با استفاده از رابط RJ45
دیتاشیت اینورتر اینوت 30 کیلووات سه فاز مدل GD350A-022G/030P-4 با تمامی مشخصات و امکان انتخاب رنج توانی در فیلتر زیر قابل مشاهده می باشد.
عملکرد مد کنترلی V/F به صورت کاملا پیشرفته در اینورتر اینوت 30 کیلووات GD350 مدل سه فاز
از جمله مدهای کنترلی که در اکثر درایوها وجود دارد مد کنترلی V/F یا Space voltage vector control mode میباشد. در اینورترهای اینوت GD350A این مد به صورت پیشرفته تر و با تنظیم پارامترهای اختصاصی بیشتری کنترل میشود. مد کنترلی V/F در کاربریهایی که دقت کنترل متوسط، کافی است و همچنین در مواردی که نیاز به راهاندازی چندین موتور وجود دارد استفاده میشود.
اینورتر اینوت 30 کیلووات سه فاز مدل GD350A-022G/030P-4، چندین حالت منحنی V/F را برای برآوردن نیازهای مختلف فراهم میکند. میتوانید منحنیهای V/F را متناسب با نیاز خود انتخاب کنید یا در صورت نیاز تنظیم کنید.
- در منحنی V/F پیشنهاد میشود برای باری که دارای گشتاور ثابت است از منحنی V/F خط مستقیم، استفاده کنید مانند تسمه نقالهای که در خط مستقیم اجرا میشود. به عبارتی در این کاربری کل فرآیند در حال اجرا نیاز به گشتاور ثابت دارد.
- برای باری که دارای گشتاور کاهشی است، مانند پمپهای فن و آب، از آنجایی که بین گشتاور و سرعت واقعی آن رابطه توان (مربع یا مکعبی) وجود دارد، توصیه میشود منحنی V/F مربوط به توان 1.3، 1.7 یا 2.0 را اتخاذ کنید.
[ux_image_box img=”10667″ image_width=”50″]
[ux_text text_align=”center”]
منحنی V/F
- اینورتر اینوت 30 کیلووات مدل GD350A همچنین منحنیهای V/F چند نقطهای را ارائه میدهد که میتوانید با تنظیم ولتاژ و فرکانس سه نقطه در وسط، خروجی منحنیهای V/F را توسط درایو تغییر دهید. یک منحنی کامل شامل پنج نقطه است که از (0Hz، 0V) شروع میشود و به (فرکانس اساسی موتور، ولتاژ نامی موتور) ختم میشود.
[ux_image_box img=”10668″ image_width=”50″]
منحنی V/F چندنقطه ای اینورتر اینوت 30 کیلووات GD350A
انواع کدهای عملکردی اختصاصی برای مد V/F در اینورتر اینوت GD350A
اینورتر سه فاز INVT GD350 A توان 30 کیلووات امکان کنترل این مد را پیشرفتهتر کردهاست و فانکشن کدهای اختصاصی را برای مد کنترلی V/F ارائه میدهد. شما میتوانید عملکرد کنترل را با استفاده از تنظیم این کدها بهبود بخشید و از بهترین حالت بهرهوری سیستم استفاده کنید.
- Torque boost
فانکشن کد تقویت گشتاور میتواند به طور موثر عملکرد گشتاور به دلیل سرعت پایین را در مد کنترلی V/F جبران کند. افزایش خودکار گشتاور به طور پیشفرض در پارامترهای اینورتر سه فاز 30 کیلووات 40 اسب اینوت INVT-GD350A تنظیم شدهاست، که VFD را قادر میسازد مقدار افزایش گشتاور را بر اساس شرایط بار واقعی تنظیم کند.
[ux_image_box img=”10669″ image_width=”50″]
Torque boost
2. Energy-saving run
در حین اجرا، VFD می تواند بهترین نقطه بهرهوری را برای ادامه کار در کارآمدترین حالت و برای صرفهجویی در انرژی جستجو کند. این عملکرد عموماً در موارد با بار سبک یا بدون بار استفاده میشود. این تابع برای مواردی که اغلب تغییرات بار ناگهانی رخ میدهد، کاربرد ندارد.
دیگر کدهای عملکردی اختصاصی برای مد V/F
3. V/F slip compensation gain
مد کنترلی V/F به حالت حلقهباز تعلق دارد. تغییرات ناگهانی بار موتور باعث نوسان سرعت موتور میشود. در مواردی که الزامات سرعت دقیق باید رعایت شود. میتوانید پارامتر جبران لغزش را برای جبران تغییر سرعت ناشی از نوسان بار تنظیم کنید. محدوده تنظیم جبران لغزش 0-200٪ است که در آن 100٪ با فرکانس لغزش نامی مطابقت دارد.
4. Oscillation control
نوسان موتور اغلب در مد کنترلی V/F در کاربردهای قدرت بزرگ رخ میدهد. برای حل این مشکل، اینورتر اینوت 30 کیلووات مدل GD350A دو فانکشن کد ضریب نوسان را ارائه میدهد. می توانید فانکشن کدها را بر اساس فرکانس وقوع نوسان تنظیم کنید.
5. AM IF control
به طور کلی، حالت کنترل IF برای موتورهای آسنکرون معتبر است. فقط زمانی که فرکانس بسیار کم باشد میتوان از آن برای موتورهای سنکرون نیز استفاده کرد. بنابراین، حالت کنترل IF که در این راهنما توضیح داده شده است فقط با AM ها درگیر است. کنترل IF با انجام کنترل حلقه بسته بر روی کل جریان خروجی اینورتر اینوت 30 کیلووات GD350 مدل سه فاز اجرا میشود. ولتاژ خروجی با مرجع جریان سازگار است و کنترل حلقهباز به طور جداگانه بر فرکانس ولتاژ و جریان انجام میشود.
توجه: پارامتر های اصلی مدل GD350A با مدل GD200A مشابه هاست از اینرو دفترچه فارسی مختصر این مدل برای GD350A نیز قابل استفاده است.
