103,824,000 تومان
*توجه*: مشتری گرامی با توجه به تغییرات قیمت ها بدلیل نوسانات نرخ ارز، قبل از سفارش باید قیمتها استعلام شود.

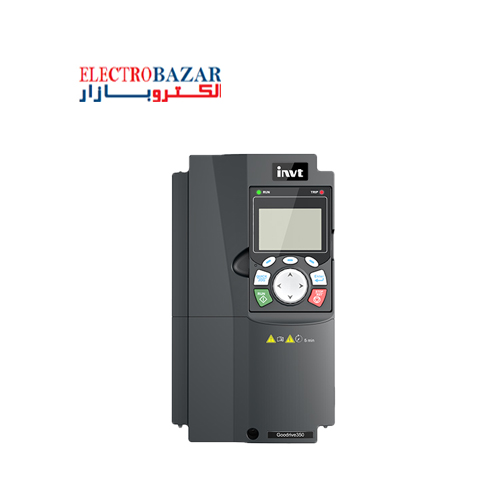

اینورتر 11 کیلووات مدل GD350A، یکی از محصولات پیشرفته و چندمنظوره شرکت INVT است. این درایو با توانایی پشتیبانی از انواع کارت‌های اکسپنشن (PG، I/O، کارت‌های ارتباطی)، راه‌حلی ایده‌آل برای کاربرانی است که به دنبال کنترل دقیق دور موتور در صنایع حساس هستند. قابلیت منحصربه‌فرد کنترل سرووموتور، این محصول را در میان رقبا متمایز کرده است.
این مدل از سری GD350A با طراحی منعطف، عملکردی پایدار و مطمئن در کنترل انواع الکتروموتورها ارائه می‌دهد. در جدول زیر، خلاصه‌ای از مشخصات عملکردی این دستگاه آورده شده است:
| پارامتر | مقدار / مشخصه |
| توان خروجی | 11 کیلووات |
| جریان خروجی نامی | 23 آمپر |
| ابعاد (mm) | 146x256x192 |
یکی از ویژگی‌های کلیدی این درایو، تابع Speed Search است. این قابلیت به اینورتر اجازه می‌دهد در شرایطی که موتور از قبل در حال چرخش است (Spinning load)، سرعت روتور را شناسایی کرده و بدون ایجاد شوک مکانیکی یا خطای جریانی، کنترل دور را در دست بگیرد. این ویژگی برای کاربردهایی که توقف کامل موتور زمان‌بر است، حیاتی است.
| توان خروجی (kW) | قدرت (HP) | جریان خروجی نامی (HD/ND) | فرکانس (Hz) | ولتاژ ورودی | ولتاژ خروجی | وزن (kg) | ابعاد (WxHxD mm) | فیوز پیشنهادی (A) | مقاومت ترمز (Ω) | توان ترمز 10% | توان ترمز 50% | توان ترمز 80% | خنک‌کاری | کد فنی دستگاه |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.2 | 3 | 3.7/5 | 400 | 380V-3ph | 380V-3ph | 2 | 126×186×185 | 10/10 | 326 | 0.23 | 1.1 | 1.8 | فن | GD350A-1R5G/2R2P-4 |
| 3 | 4 | 5/7 | 400 | 380V-3ph | 380V-3ph | 2 | 126×186×185 | 10/20 | 222 | 0.33 | 1.7 | 2.6 | فن | GD350A-2R2G/003P-4 |
| 5.5 | 7.5 | 9.5/12.5 | 400 | 380V-3ph | 380V-3ph | 2.5 | 126×186×201 | 20/35 | 122 | 0.6 | 3 | 4.8 | فن | GD350A-004G/5R5P-4 |
| 7.5 | 10 | 14/17 | 400 | 380V-3ph | 380V-3ph | 2.5 | 126×186×201 | 35/40 | 89 | 0.75 | 4.1 | 6.6 | فن | GD350A-5R5G/7R5P-4 |
| 11 | 15 | 18.5/23 | 400 | 380V-3ph | 380V-3ph | 3 | 146×256×192 | 40/50 | 65 | 1.1 | 5.6 | 9 | فن | GD350A-7R5G/011P-4 |
| 15 | 20 | 25/32 | 400 | 380V-3ph | 380V-3ph | 6 | 170×320×220 | 50/60 | 44 | 1.7 | 8.3 | 13.2 | فن | GD350A-011G/015P-4 |
| 18.5 | 25 | 32/38 | 400 | 380V-3ph | 380V-3ph | 6 | 170×320×200 | 60/70 | 32 | 2 | 11 | 18 | فن | GD350A-015G/018P-4 |
| 22 | 30 | 38/45 | 400 | 380V-3ph | 380V-3ph | 8.5 | 200×341×208 | 70/90 | 27 | 3 | 14 | 22 | فن | GD350A-018G/022P-4 |
| 30 | 40 | 45/60 | 400 | 380V-3ph | 380V-3ph | 8.5 | 200×341×208 | 90/125 | 22 | 3 | 17 | 26 | فن | GD350A-022G/030P-4 |
| 37 | 50 | 60/75 | 400 | 380V-3ph | 380V-3ph | 16 | 250×400×223 | 125/125 | 17 | 5 | 23 | 36 | فن | GD350A-030G/037P-4 |
کیپد مدل GD350A با قابلیت جداسازی (Remote Mount)، امکان نصب روی درب تابلو برق را فراهم می‌کند. از قابلیت‌های مهم این کیپد، امکان کپی پارامترها و انتقال آن‌ها به درایوهای مشابه است که سرعت راه‌اندازی پروژه‌های بزرگ را افزایش می‌دهد.
درک وضعیت دستگاه از طریق نشانگرها و کلیدهای روی پنل به شرح زیر است:
برای دسترسی به اطلاعات کلی درباره سایر محصولات این برند، می‌توانید به صفحه اینورتر اینوت مراجعه نمایید.
سایر امکانات کیپد شامل LCD با قابلیت نمایش همزمان سه پارامتر، رابط RJ45 برای ارتباط با درایو، پورت mini USB و جایگاه باتری برای حفظ ساعت داخلی در زمان قطع برق می‌باشد.
دانلود کاتالوگ و دفترچه های راهنمای اینورتر اینوت مدل GD350A
توجه: پارامتر های اصلی مدل GD350A با مدل GD200A مشابه است، از اینرو دفترچه فارسی مختصر این مدل برای GD350A نیز قابل استفاده است.
| نام سازنده | INVT |
|---|---|
| مدل اینورتر | GD350A |
| توان | 11 کیلووات (15 اسب) |
| تعداد فاز ورودی/خروجی | سه فاز به سه فاز |
| نوع ولتاژ | AC |
| ولتاژ ورودی | 400V |
| ولتاژ خروجی | 400V |
| جریان خروجی | 23A |
| قابلیت تحمل اضافه بار | سنگین-150% در 60 ثانیه, نرمال-120% در 60 ثانیه |
| مد کنترلی اینورتر | اسکالر (V/F), برداری با سنسور, برداری بدون سنسور |
| پروتکل های ارتباطی | CANopen, EtherCAT, Modbus, profibus, Profinet |
| فیلتر EMC | EMC3 |
| یونیت ترمز | مجهز به یونیت ترمز داخلی |
| توسعه پذیری | کارت I/O, کارت PLC, کارت انکدر, کارت های ارتباطی |
| نوع کیپد اینورتر | کیپد جداشونده |
| حفاظت در مقابل نفوذ گرد خاک و آب | IP20 |
| کشور سازنده | چین |
