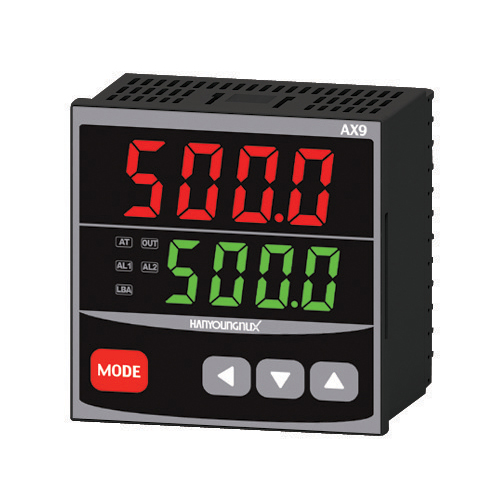

کنترلر دما هانیانگ مدل AX9-4A

کنترلر دما هانیانگ مدل AX9-4A (برند HANYOUNG )

تماس بگیرید

توضیحات مختصر کنترلر دما هانیانگ مدل AX9-4A

– ورودی چندتایی
– خروجی چندتایی
– نمونه برداری با سرعت بالا (0.1 ثانیه)
– عمق نصب 63mm
– امکان انتخاب خروجی با عملیات معکوس یا مستقیم
– تنظیم خودکار PID
– قیمت رقابتی
– توابع آسان
– دقت بالا در کنترل دما

جهت سفارش تماس بگیرید: 02149625000

*توجه*: مشتری گرامی با توجه به تغییرات قیمت ها بدلیل نوسانات نرخ ارز، قبل از سفارش نهایی باید قیمتها استعلام شود.

مشاوره فنی رایگان
مشاوره فنی رایگان
ضمانت بازگشت کالا
ضمانت بازگشت کالا
گارانتی شرکتی
گارانتی شرکتی
ضمانت اصالت کالا
ضمانت اصالت کالا
تضمین قیمت
تضمین قیمت
ارسال سریع
ارسال سریع
شناسه محصول: 23 دسته: برند:
توضیحات

مشخصات کلی کنترلر دما هانیانگ مدل AX9-4A :

– ورودی چندگانه
– خروجی چندگانه
– نمونه برداری با سرعت بالا (0.1 ثانیه)
– امکان انتخاب فرآیند خروجی با عملیات معکوس یا مستقیم
– تنظیم خودکار PID





تعاریف کدفنی انواع کنترلر دما هانیانگ سری AX

مدل کد اطلاعات
AX رقم اول کد رقم دوم کد رقم سوم کد کنترلر دیجیتال دما
ابعاد 2 AX2 : 48 X 96 mm
3 AX3 : 96 X 48 mm
4 AX4 : 48 X 48 mm
7 AX7 : 72 X 72 mm
9 AX9 : 96 X 96 mm
تعداد خروجی 1 SSR + Relay1 + Relay2 رله یا  اس اس آر جهت کنترل خروجی
( قابل انتخاب در مد تنظیمات پنل )
2 SSR + Relay1 + Relay2 + Relay3
1B SSR + Relay1(Form c)* + Relay2 AX2, 3, 7, 9 تنها برای مدل های
2B SSR + Relay1(Form c)* + Relay2 + Relay3
3 4 – 20 ㎃ + Relay2 جریان خروجی جهت کنترل خروجی
4 4 – 20 ㎃ + Relay2 + Relay3
ولتاژ تغذیه A 100 – 240 V a.c 50/60 ㎐
※ Form C :کنتاکت نرمال بسته
※ خروجی رله  براساس خروجی کنترل عمل میکند، خروجی آلارم و خروجی LBA وابسته به تنظیمات داخلی است



مشخصات فنی کنترلر دما هانیانگ ( HANYOUNG ) سری AX

شکل ظاهری

 AX4 AX3 AX7 AX2 AX9
48 X 48 X 63 96 X 48 X 63 72 X 72 X 63 48 X 96 X 63 96 X 96 X 63
نوع ورودی Multi input(Thermocouple : K, J, R, T, IEC 584-1), (RTD : Pt100 Ω, IEC751)
سیکل نمونه برداری 100 ms
امپدانس ورودی max 1 ㏁
مقاومت مجاز سیم بندی ورودی 10 V DC

دقت نمایش

 ترموکوپل
K,J,T		 ± 0.3 % of F.S ±1 digit (RJC error ±0.8%) ℃
ترموکوپل
R		 ±1.0% of F.S ±1 digit in the 0 ~ 600 ℃ range ± 2.0℃ in the range of 0~600℃, ± 0.8℃ outside of the range
±0.3 % F.S ±1 digit in the 600 ~ 1700 ℃ range
Pt100 ±0.3 % of F.S ±1 digit℃
نوع نمایش 7 Segment LED (PV : red, SV : green)
سایز فونت PV 13.0 X 6.5 15.9 X 7.6 14.5 X 7.0 14.5 X 7.0 22.5 X 11.2
SV 9.2 X 5.2 12.0 X 6.0 9.4 X 4.7 10.8 X 5.2 18.7 X 9.3

Input resolving power
  • • Thermocouple : 0.1℃ (K2, J, T), 0.5℃ (K1), 0.3℃ / 1℉ (R)
  • • RTD : 0.03℃, (0.1 ℉)
مقاومت ایزولاسیون min 20㏁, 500 V DC 1 minute (primary terminal – secondary terminal)
شدت دی الکتریک 2,300 V AC, 50/60 ㎐, for 1min (primary terminal – secondary terminal)
روش کنترل PID control by Auto-tuning, ON/OFF control
ریست دستی Users set with in the range 0.0% – 100.0%
کارکرد کنترل خروجی Reverse operation / Direct operation selectable by the parameter setting

خروجی کنترل
  • • Relay output ※Selectable by the prameter setting 1a contact,
    3 A 240 V AC, 3 A 30 V DC(resistive load)
  • • Voltage pluse output for running SSR [time sharing proportional control (CYC)]
  • • Voltage plus output for running SSR [phase control(PHR)] 0/12 V DC, pulse voltage
    (resistive load minimum 600Ω)
4 – 20 ㎃ DC(resistive load max. 600Ω)
ولتاژ تغذیه 100 – 240 V AC 50 / 60 ㎐
نوسان ولتاژ ±10 % of the power supply voltage
توان مصرفی 5.5 VA max
دمای محیط -5 ~ 50℃
رطوبت محیط 35 ~ 85% RH (without condensation)
لرزش مجاز 10 -55 ㎐, 0.75 mm, each to direction, X, Y and Z for 2 hours
Shock resistance 300 ㎨ to direction 6 each 3 times
وزن 180 g 320 g 300 g 320 g 400g



برای دیدن سایر محصولات هانیانگ اینجا کلیک کنید

ویژگی ها

توضیحات تکمیلی

وزن 320 گرم
ابعاد 63 × 96 × 96 میلی‌متر
